Paso 2: Se peguen juntos

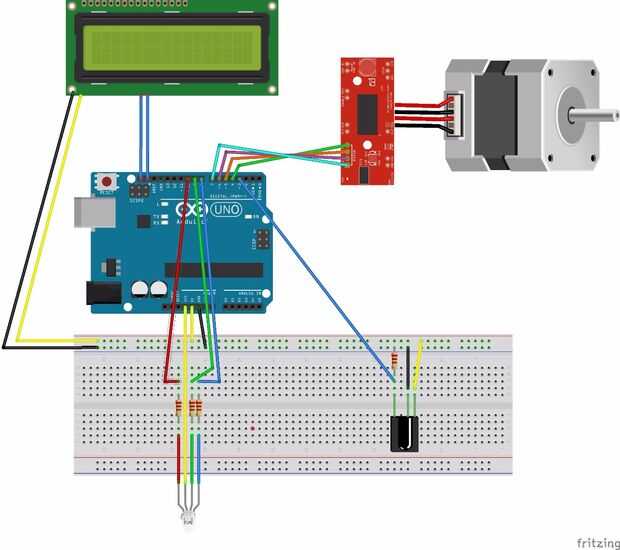

Pido disculpas por el diagrama de Fritzing algo inútil. Yo nunca has usado el programa antes, así que trataré de complementar la imagen con claro instrucciones textuales.
Alimentación de la placa:
Conecte el pin de 5V de Arduino a la placa del lado positivo. Tierra utilizando un cable para acercarse de GND, 5V, y enchufarlo en el lado negativo de la Junta.
Enlace en la pantalla LCD:
Tomar el cable LCD y CII y enganchar juntos. Enchufe en la otra mitad de los plomos con alambres para que coinciden correctamente con toma de tierra para la parte negativa de la placa, el VCC de la parte positiva de la placa, y que SDA y SCL se insertan en los primeros dos alfileres sobre el "Área" y "GND" en el Arduino, SDA es la más cercana al borde de la Arduino.
Colocar el LED RGB:
Como estamos usando un LED de ánodo común, el pin más largo debe conectarse a 3, 5V de Arduino. El pin solitario en el lado del LED es rojo, y los otros dos son de color verdes y azul. Rojo, verde y azul deben conectarse a 11, 10 y 9 en ese orden. No te olvides de dividir la conexión con las resistencias de 220Ω entre los cables de lo LED a Arduino, otra cosa el LED va a morir.
Conexión del Motor paso a paso:
Esta es la peor parte del diagrama, sobre todo porque no pude encontrar el exacto paso a paso había utilizado. El paso a paso del kit básico de Arduino tiene un conector de cable ya instalado en él, que cabe fácilmente en el conductor del motor. El conductor del motor tiene una serie de letras y números al lado y debe ser conectado como sigue:
N1 -> Pin 4
N2 -> Pin 5
N3 -> Pin 6
N4 -> Pin 7
El +-clavijas en el controlador deben ser alimentados y conectada a tierra respectivamente en el protoboard con los alambres de final de mujer.
Insertar el Sensor de infrarrojos:
El sensor infrarrojo tiene tres dientes. El centro está la tierra, por lo que debe conectarse al extremo negativo de la placa. Si la parte posterior del sensor IR quede frente a usted, la punta de la izquierda es energía, y la pata derecha es conectarse a Arduino. Simplemente conecte la clavija de alimentación en el extremo positivo de la placa y por la otra punta, conecte el cable de la resistencia de 470Ω entre el Arduino y la punta y pegarlo en el extremo negativo de la Junta. Queremos mantener la magia humo dentro de todas nuestras cosas.
