Paso 2: Preparar la Roland Modela & print la Junta
Roland Modela es utilizado para moler la placa de circuito.
Abrir archivo de CAD en antimonio consiguió el rastro .png y .png de contorno. (o directamente downlode archivos en formato .png)
El siguiente paso es abrir módulos Fab y PNG como formato de entrada, seleccione modella como la máquina. Luego cargar el archivo .png de huellas y luego hacer el camino. Deje la configuración predeterminada.

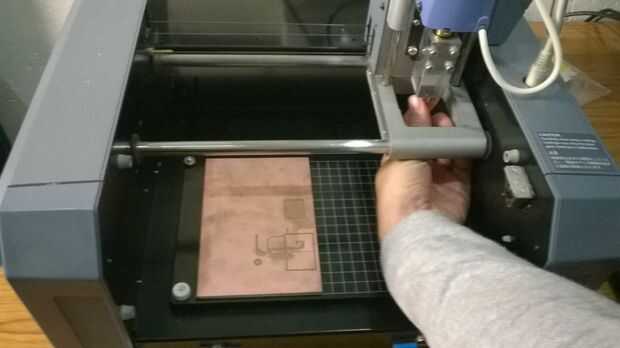

Ahora pasar la máquina. Encienda. Cambiar la broca cuidadosamente a 1/64 para moler los rastros. Usando el módulo Fab, mueva la cabeza hasta el punto donde desea que el origen sea. Entonces corregir la altura de la broca. Queremos tenerlo apenas tocando la superficie.

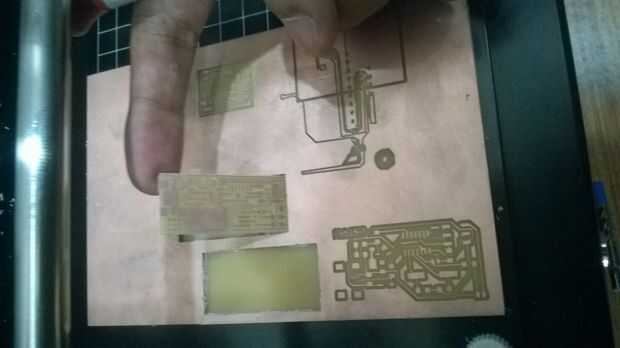

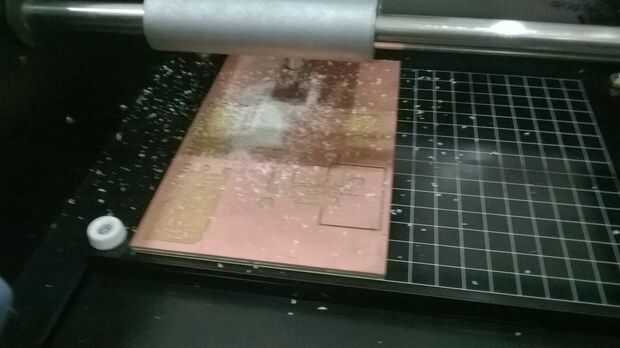

En los módulos de la Fab tiene comando de .rml make y luego enviarlo a modella. Espere hasta que el trabajo está hecho. Después de cortar los rastros cambiar la broca 1/32 y repetir el proceso utilizando módulos de Fab usando Tabla cortada .png fil. Esto hará un corte alrededor de nuestro circuito de modo que podemos eliminar de la tabla más grande.

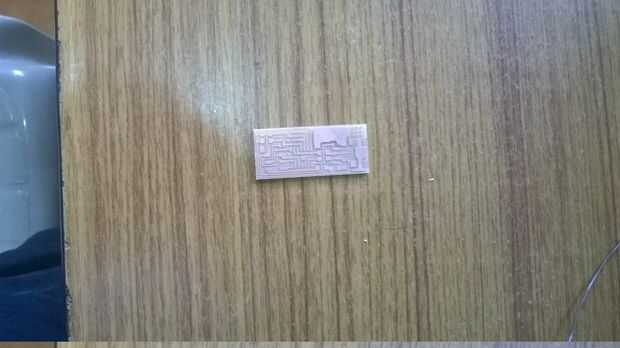

Nota: Tenga cuidado al quitar la Junta ya que hay posibilidades de que se dañe.
