Paso 2: Paneles y superior diseño de corte por láser
Ahora... ¿hemos terminado con el diseño de la placa inferior, creo? Bien... vamos a diseñar el caso paneles y partes superiores en algo como Illustrator o equivalente.

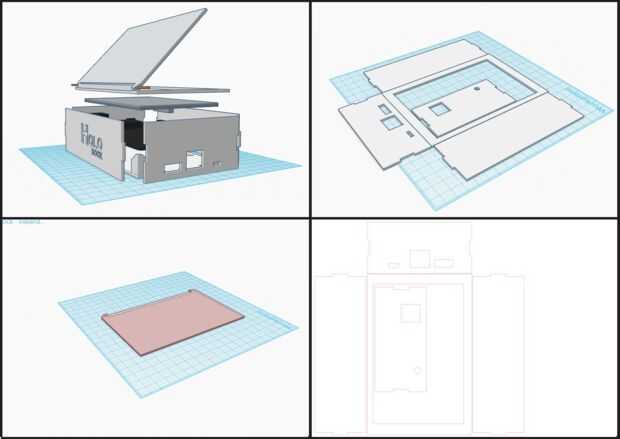

Tip: Hay una manera de 'pequeño engaño' para hacer la mayor parte de los caminos sin dibujarlos manualmente si ha diseñado la toda caso en el Thinkercad ! Si colocar los paneles planos en el 'plano' puede generar un camino SVG para el corte por láser: [diseño] > [descargar para impresión 3D] > [. SVG], usted puede también escuchar el camino generado primero... * Es posible que tenga que revisar algunas líneas, sólo abrirlo en illustrator y dibujar las líneas defectuosas.
Bueno saber:
- Cortar el material,
Conjunto de grosor de trazo a 0,01 pt.
Establece el color del trazo en rojo: RGB 255, 000, 000 - Para grabar una forma sólida, rellenos y en el material:
Conjunto color de relleno negro: RGB 255,255,255 - Para grabar una carrera en el material,
Conjunto de grosor de trazo a 0,25 pt.
Establece el color del trazo en azul: RGB 000,000,255
Repita el paso de grabado varias veces para obtener un más profundo etch.
