Paso 4: Conexiones del circuito

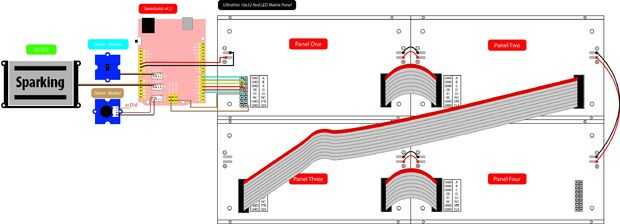

La conexión del circuito se muestra en la foto que he subido aquí. Pero otra vez voy a hacer una descripción abajo en caso de que algunos de ustedes tienen problema ver la imagen claramente. Ser señaló "<> =" representa los cables aquí.
Las conexiones de los módulos con interfaces estándar Grove son bastante fáciles:
Gesto de Grove <> = Seeeduino v4.2 【I2C interface】
LCD I2C <> = Seeeduino v4.2 【I2C interface】
Grove - zumbador <> = Seeeduino v4.2 【D10】
Desde el Panel de matriz de LED no tiene una interfaz estándar de Grove, así que va a tomar algún tiempo para entender que datos pin en el panel está conectado a que la salida digital en el Seeeduino. Pero no te preocupes porque ya pensé que lo para usted.
【RowA】 Panel de matriz de LED Red One ultrafino <> = Seeeduino v4.2 【D7】
【RowB】 Panel de matriz de LED Red One ultrafino <> = Seeeduino v4.2 【D6】
【RowC】 Panel de matriz de LED Red One ultrafino <> = Seeeduino v4.2 【D5】
【RowD】 Panel de matriz de LED Red One ultrafino <> = Seeeduino v4.2 【D4】
【OE】 Panel de matriz de LED Red One ultrafino <> = Seeeduino v4.2 【D3】
【STB】 Panel de matriz de LED Red One ultrafino <> = Seeeduino v4.2 【D2】
【R1】 rojo LED Matrix Panel una ultrafina <> = Seeeduino v4.2 【MOSI】
【CLK】 <> = Panel de matriz de LED Red One ultrafino Seeeduino v4.2 【SCK】
