Paso 1: Maldita ' Lasers

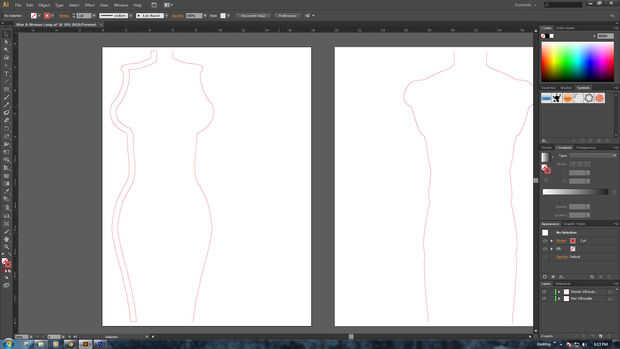

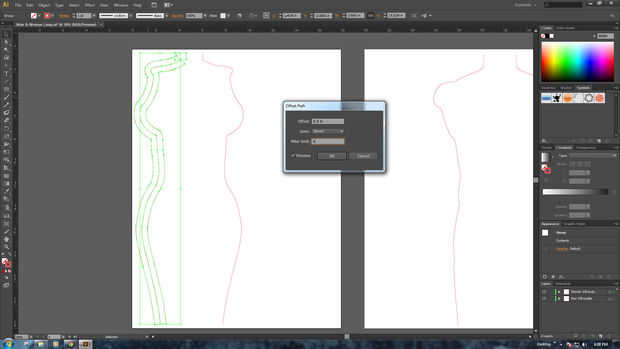

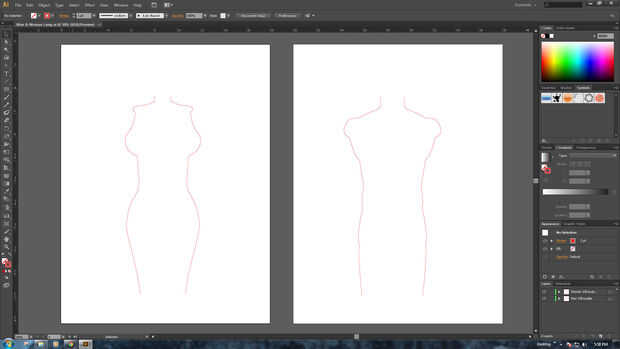

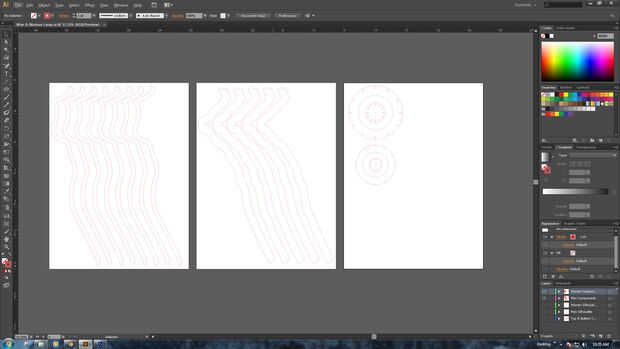

Comencé a armar mi archivo recortado dibujando una línea que evoca la forma de un hombre y una línea que evoca la forma de una mujer. Utilicé algunas fotos copiadas de internet como una guía inicial, pero éstos no están incluidos en el archivo descargado por razones obvias. Después algunos afinando y criticando para obtener la línea de silueta justo usé la función "Offset Path" en Illustrator convertir la línea en un patrón de 2 dimensiones.

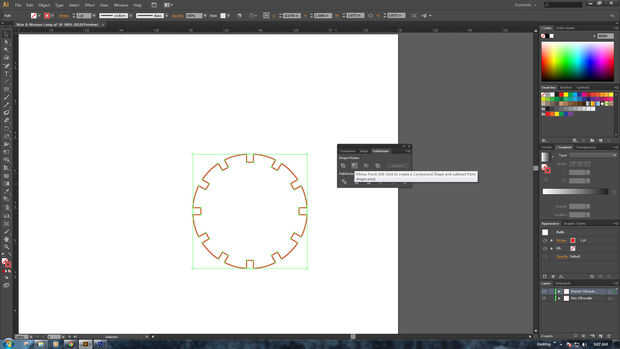

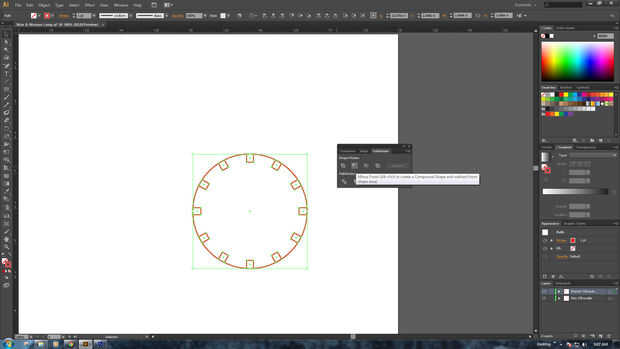

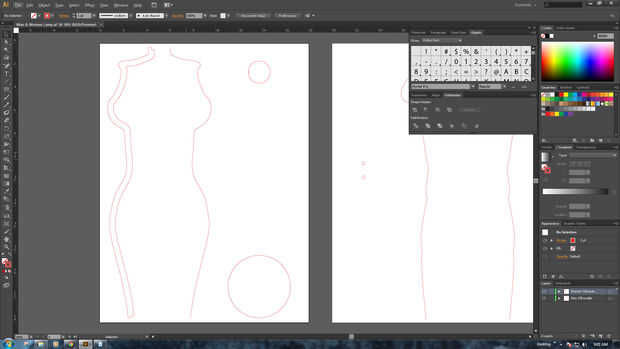

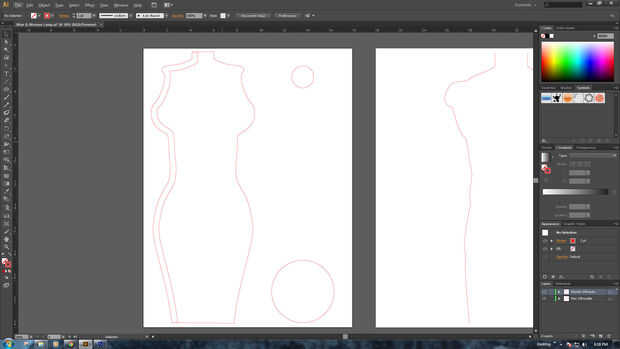

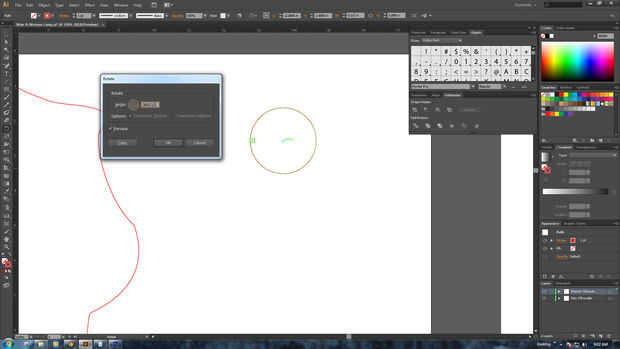

Una vez que estaba contento con los patrones de un solo lado, lo duplicado y volteado para formar las siluetas de hombre y mujer completas. Las piezas circulares superior e inferior entonces fueron creadas basándose en las distancias medidas en el cuello y la base de las siluetas. La decisión final es cuántas piezas verticales forman la escultura terminada. He optado por 12. Las muescas fueron retiradas de los círculos superior e inferior del rectángulo de muesca 12 veces alrededor del centro de las piezas de la tapa y luego con la herramienta "Pathfinder".
Si descarga el archivo adjunto el detalle sólo vale la pena revisar es el ancho de las muescas rectangulares. He creado mina para 1/8" abedul Báltico (3 mm), y fue una fricción bastante tight fit. Probablemente vale la pena aumentar sus tamaños por unas pocas milésimas, si usando el mismo material. Todo lo demás funcionó a la perfección. También tenga en cuenta que las piezas se orientan en un ángulo para maximizar el rendimiento de la herramienta de corte de laser de 24".
