Paso 3: Electrificar tu señora

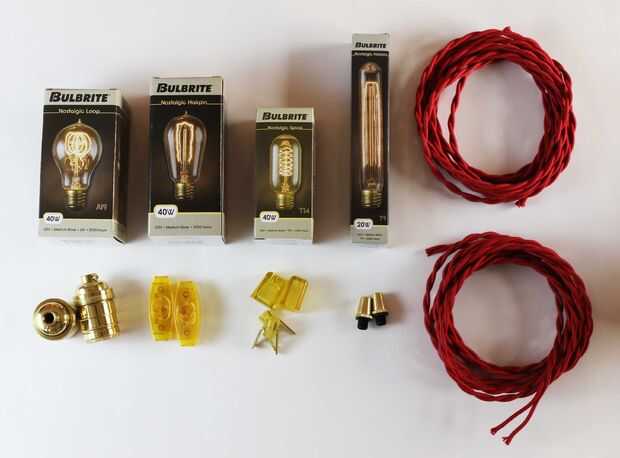

Los componentes eléctricos que elegi para esta construcción son todos sin soldadura. El zócalo utiliza tornillos para capturar los cables, el enchufe tiene puntos de metal apuñalar a través del aislamiento del alambre en contacto con los cables y el interruptor de palanca presiona semejantemente los cables a los conductores del interruptor una vez atornillados.
Recuerde:
Caliente cable = cable negro = tornillo de cobre = clavija pequeña
Conductor neutro = cable blanco = tornillo plateado = diente grande

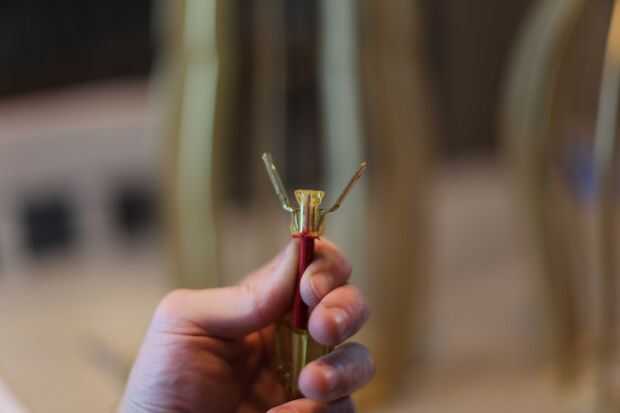

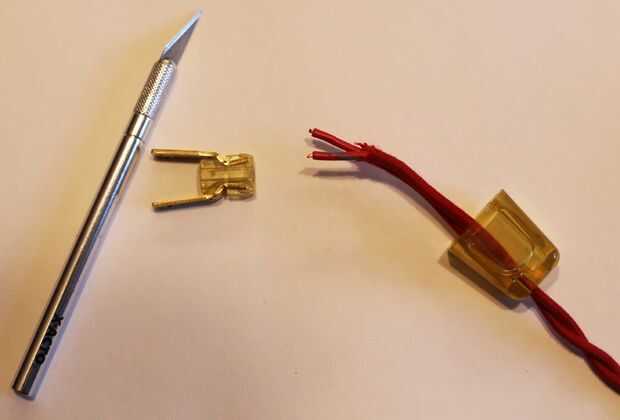

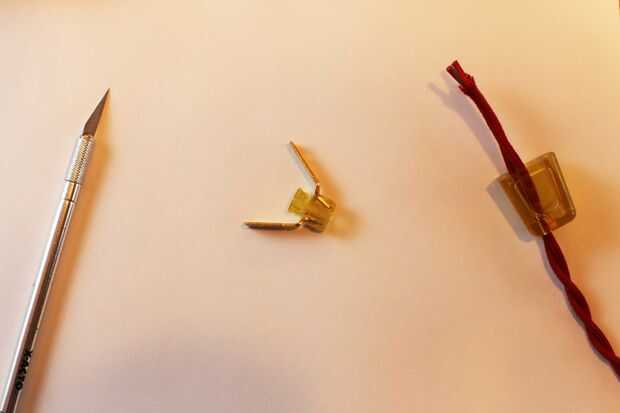

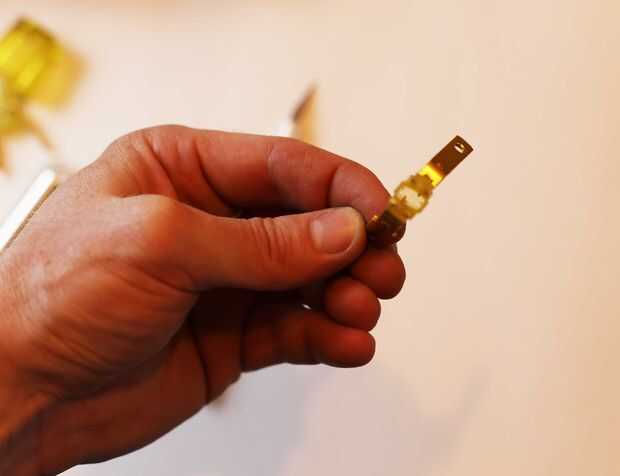

Empecé por cortar dos 12' longitudes de cable de la lámpara; uno para cada lámpara. Entonces conecté el enchufe trasero desmontaje del algodón decorativo exterior, capas de aislamiento según sea necesario y cada alambre. Use un DMM una vez se ha conectado el enchufe al cable para asegurarse de que hay una buena continuidad entre los dos. Pocas cosas son más frustrantes que pensamiento que termine con un proyecto de cableado sólo para descubrir que usted tiene que romper su circuito para hacer la solución de problemas y efectuar reparaciones.

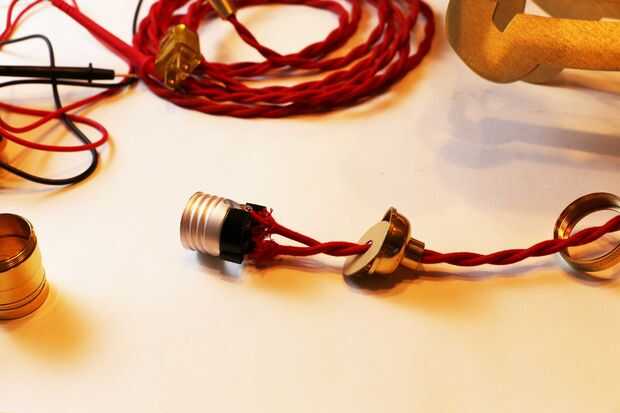

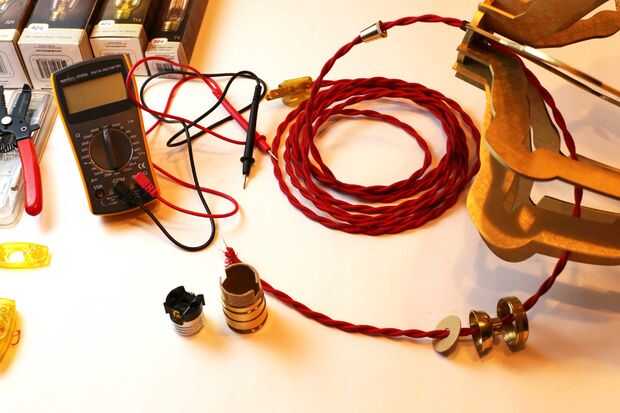

Después de los enchufes habían sido Unidos alimenté el alambre a través del protector de cable en la parte superior de los marcos de la escultura. Después de apretar el alivio de tensión el cable entonces fue alimentado a través de todos los componentes necesarios para la toma de corriente incluyendo la tapa de casquillo y arandela de cartón. Los conductores del cable de la tira, envuelva el cable una vez alrededor de los terminales de tornillo y utilice un destornillador para apretar. Una vez más, use un DMM en este punto para comprobar la continuidad entre los terminales de zócalo y patas.

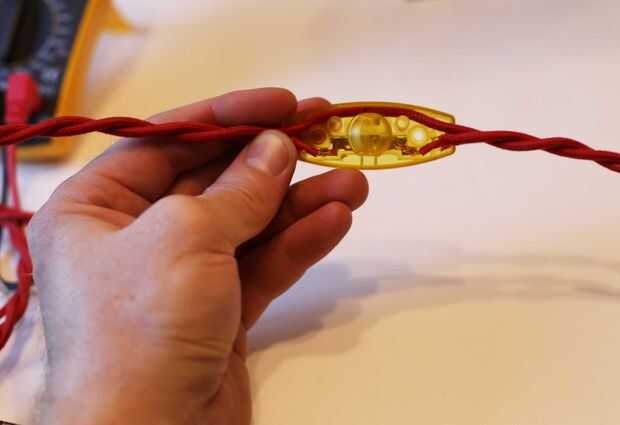

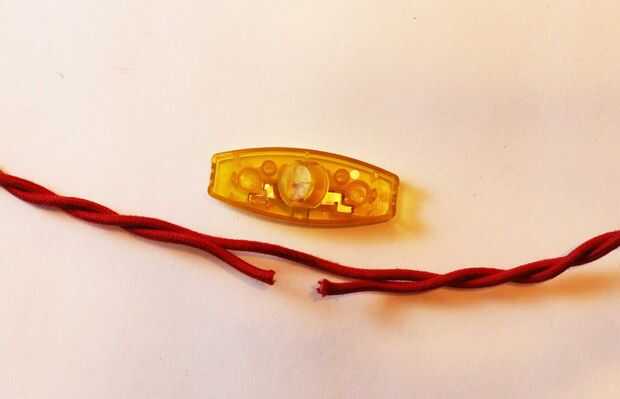

El último componente eléctrico al alambre es el interruptor que trabaja por hacer o romper la conexión de uno de los conductores del cable de la lámpara. Decidí localizar mi interruptor de cerca de 3 pies desde el alivio de la tensión en la parte superior del bastidor para que no alteran la apariencia de las siluetas de hombre y mujer. Cortar aproximadamente una 1" sección de uno de los conductores del cable de la lámpara. El aislamiento de ambos cabos sueltos y presiona los cables en las clavijas del conductor en la caja del interruptor. Cerrar el interruptor de la vivienda con un destornillador, asegurándose de que los cables de estar en contacto con los conductores del interruptor. Una vez más, utilizar el DMM para comprobar la continuidad entre los terminales enchufe y zócalo. El contacto del centro en el interior de la toma de corriente debe tener continuidad con la punta caliente (pequeña), y la parte roscada de la toma de corriente debe tener continuidad con el neutro tierra (grande). Además, el interruptor debe ahora hacer y romper la continuidad de cualquier cable fue cortado; no importa que uno.
Si su multímetro verifica son buenos entonces es el momento de conectar las luces y admirar tu trabajo práctico.
