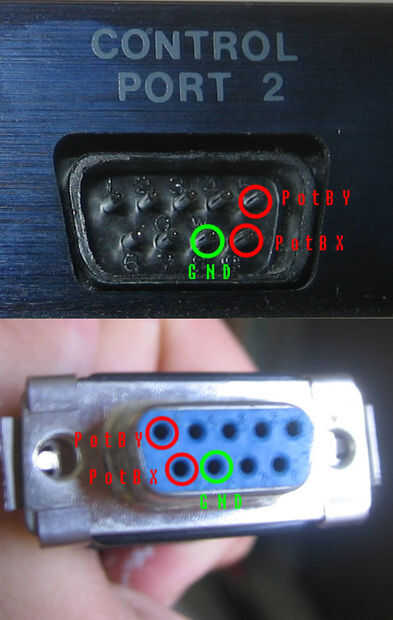

Paso 1: Mapa del conector
Sólo había pegado un trocito de alambre en el agujero y utiliza el valor de continuidad en mi multimetro para encontrar el cable que coincidió con el pasador.
(Por ejemplo: marrón 5, azul 9, amarillo a tierra, etc.)
* Nota de la tomtiki
Lamentablemente esto no funcionó para mí cuando conecte los cables marcados tierra en el diagrama al pin 8 (tierra) en el puerto de controlador, por lo que pidió el Sr. Google.
Cables suelo marcado en el paso 4 debe realmente conectar a + 5v, que es del pin 7. Ver el esquema aquí:
http://www.prophet64-Forum.com/viewtopic.php?id=945
Aquí está una explicación del funcionamiento de las paletas (ver sección "juego paletas"):
http://personalpages.TDS.net/~rcarlsen/CBM/ctrlport.txt
Si tienes paletas de Atari 2600, funcionarán, pero el bote en el Atari es 1M ohmios en lugar de 500K en el comodoro, así que después de girar la perilla a la mitad, hay ningún cambio.
