Paso 2:

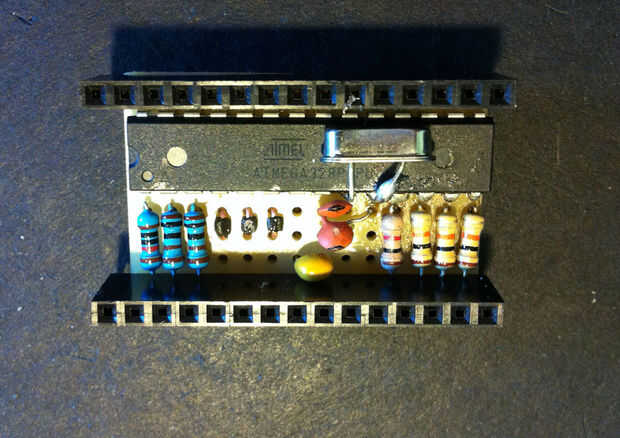

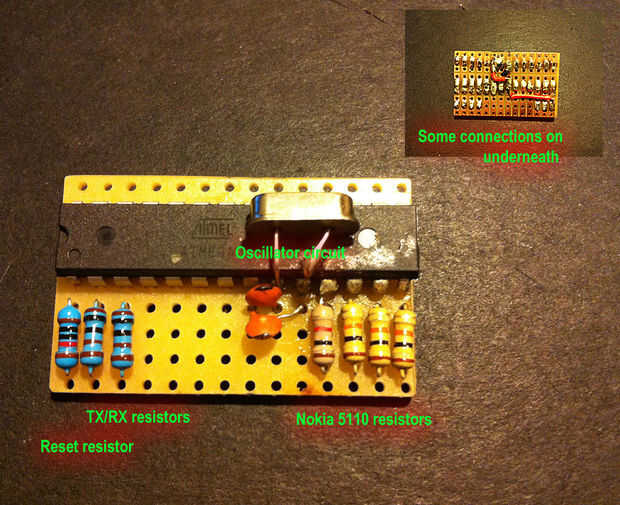

Los encabezados se sueldan en. Estas se utilizarán para conectar el ATMEGA a otros dispositivos.

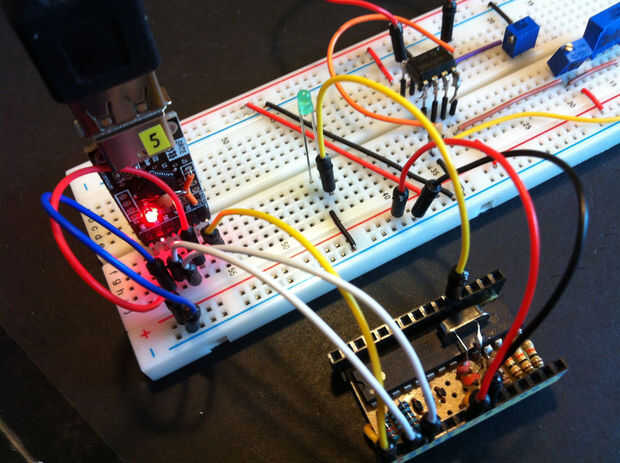

Y el conjunto es analizar en el protoboard (esta vez con un chip 555 temporizador). Prueba constante es definitivamente necesaria como mala conexión caza más tarde se convierte en cada vez más difícil.

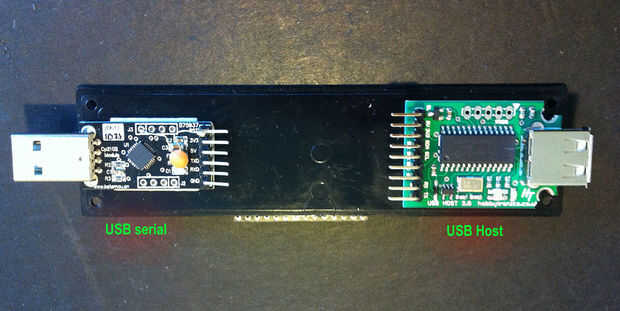

Ahora el adaptador serial USB y adaptador de anfitrión USB son montado en las cajas del proyecto base con doble espuma pegajosa echada a un lado (aproximadamente 1,5 mm de espesor). Corte las ranuras también se hacen en la parte superior de caja de proyecto para que pueda ensayo equipado durante el resto del proceso de montaje.

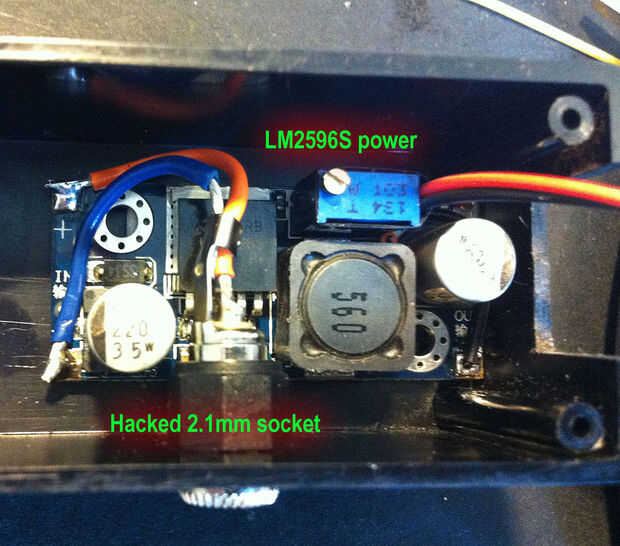

En este sentido es imagen que se puede ver que la fuente de alimentación se ha colocado dentro de la tapa de caja de proyecto, otra vez con espuma pegajosa, y tiene un jack de 2,1 mm adjuntarlo que fue hackeada por cortar una toma estándar y luego colocar en un orificio en el lado de la tapa de caja de proyecto. Ahora puede ser alimentado desde un 9v batería o una fuente de alimentación.

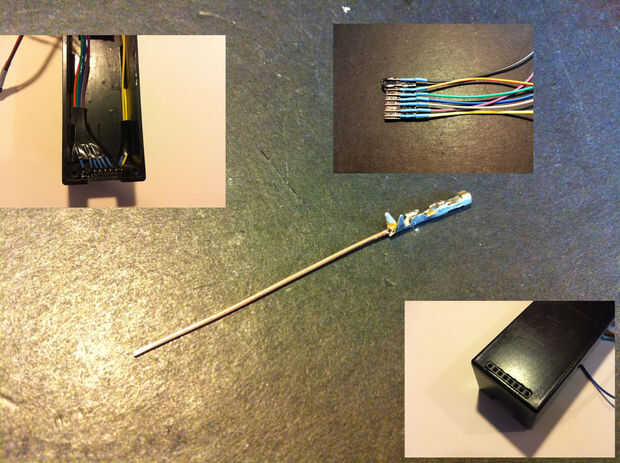

Para permitir que la pantalla LCD para ser independiente construí una toma desde un encabezado estándar y había consolidado en el extremo de la tapa de caja del proyecto después de haber cortado una ranura conveniente. Todos los cables necesarios para lazo de nuevo en un espacio muy pequeño para que bulón especial (360 grados doblado alambre) fueron hechas.
También varios zócalos mini eran necesarias para unir las conexiones y esto muestra uno de ellos de un encabezado de dos clavijas.
