Homeduino (3 / 3 paso)

Paso 3:

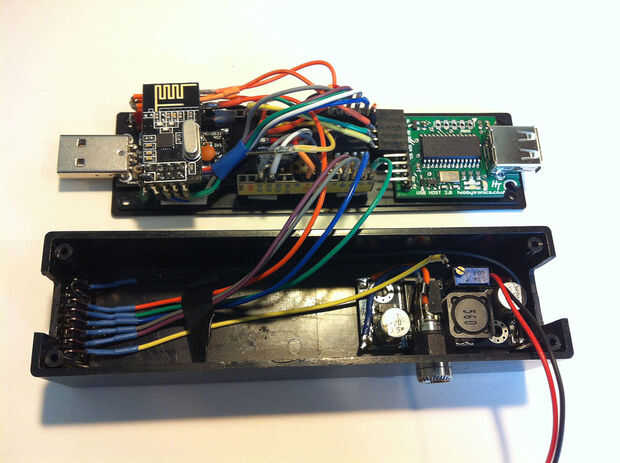

Aquí está el conjunto hasta ahora con el procesador instalado en el centro entre el anfitrión del USB y adaptadores serie USB y entre ellos se ha iniciado. Hay un nuevo componente añadido ahora y es la sesión de NRF24 sobre el adaptador serial USB. Esto se puede ver apoyado en una pila de encabezados que se utilizan como un tablero de distribución mini para GND, 5V y 3.3V.

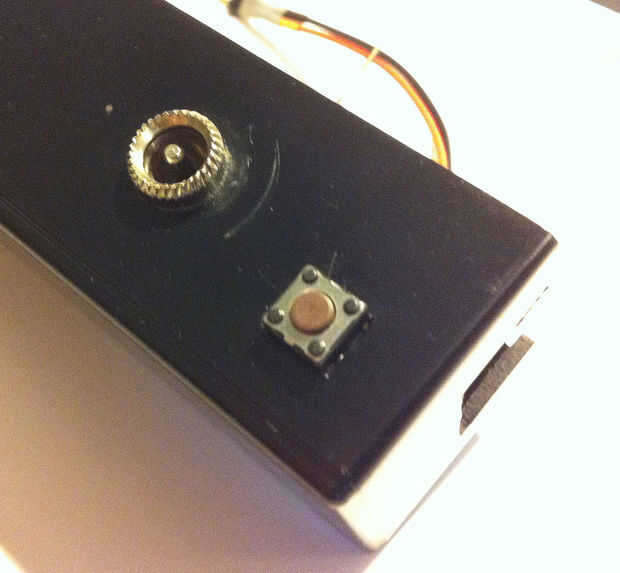

Se ha añadido un pequeño reset switch. Es un interruptor táctil hackeado corte con una forma cónica para que presión n forzará en un taper agujero cuadrado en el cuadro de proyecto. Es impedido de salir la

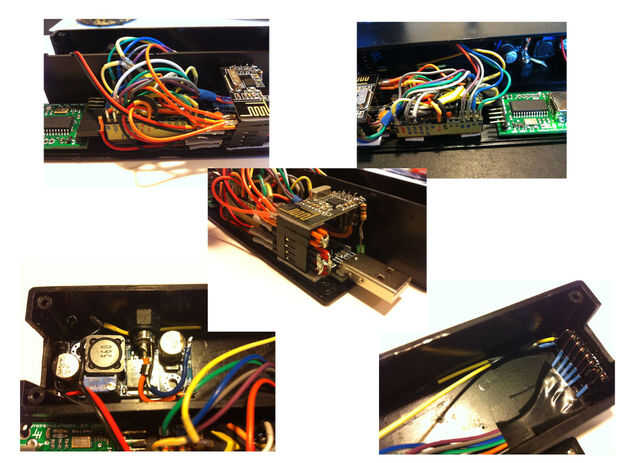

Vamos a echar un vistazo a los cables. También puede ver la pantalla de energía viene de la parte posterior de la pila de distribución de energía.

Allí estás. Otro Homeduino poco que construí (en una caja más pequeña del proyecto) tiene un conjunto de sub de procesador ATMEGA328 similar a éste además de un puerto serie USB y NRF24 para poder interactuar con éste y también alimentar datos en mi monitor serial especialmente escrito en el PC.
