Mi inspiración vino de un proyecto realizado por mi amigo UCIN Florica y porque tenía pocos chips LM386 alrededor, he conseguido hacer un proyecto propio.

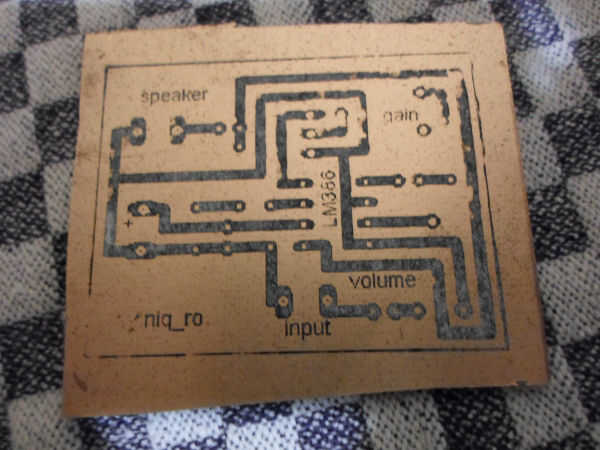

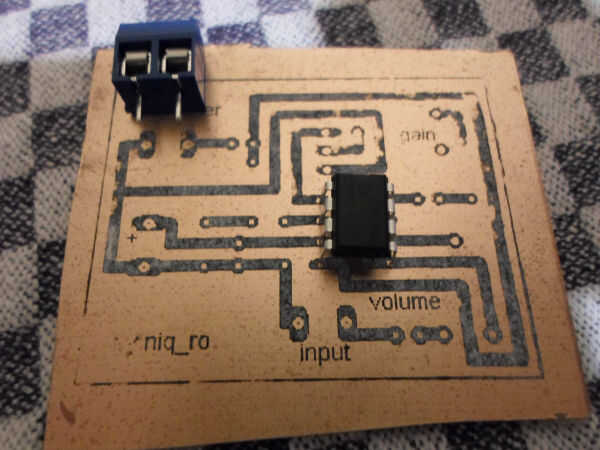

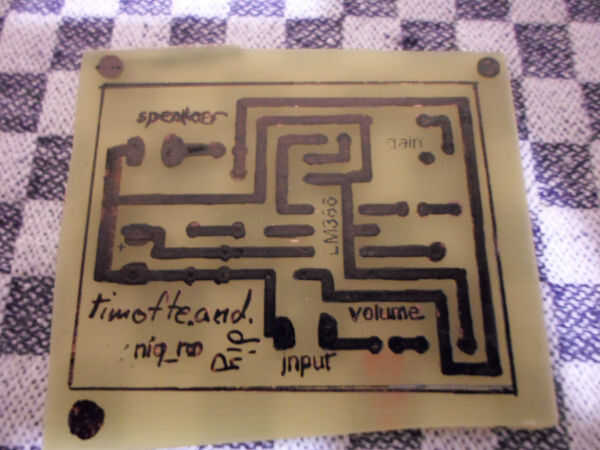

He impreso el esquema en una hoja de etiquetas de papel que es un poco brillante y como ya sabes, papel satinado es mejor hacer PCBs utilizando el método de transferencia de calor. He utilizado una plancha caliente para transferir el esquema del papel sobre un trozo de tablero recubierto de cobre limpia, pero porque estaba ansioso por ver los resultados, la transferencia no. Esto no es un gran problema para mi cuando tengo un marcador permanente alrededor porque tengo una mano muy firme cuando tengo que dibujar algo.

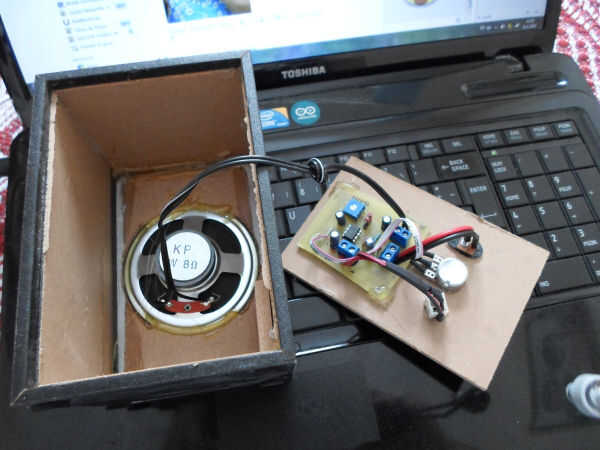

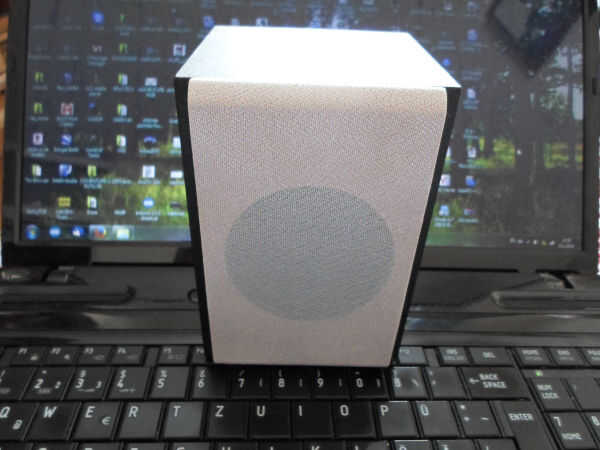

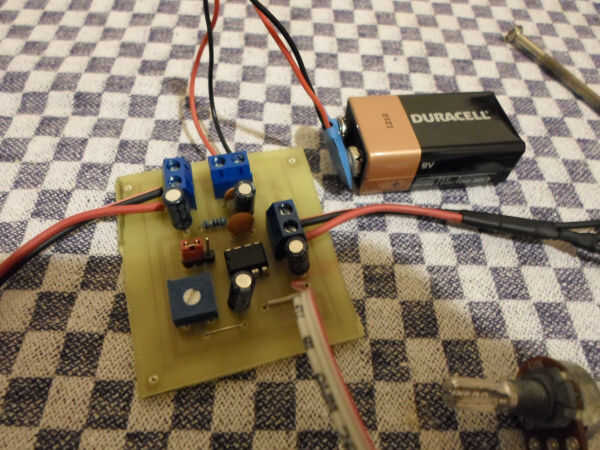

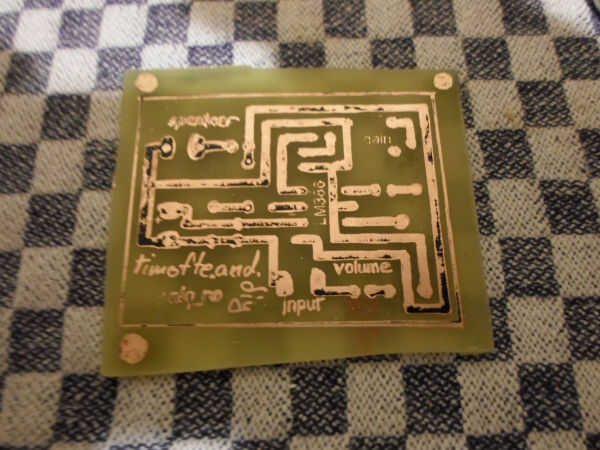

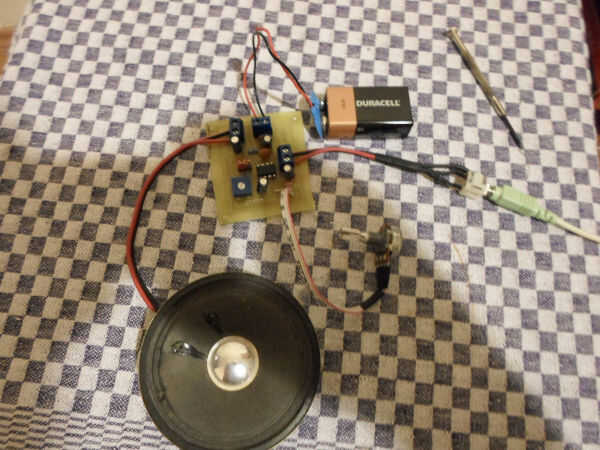

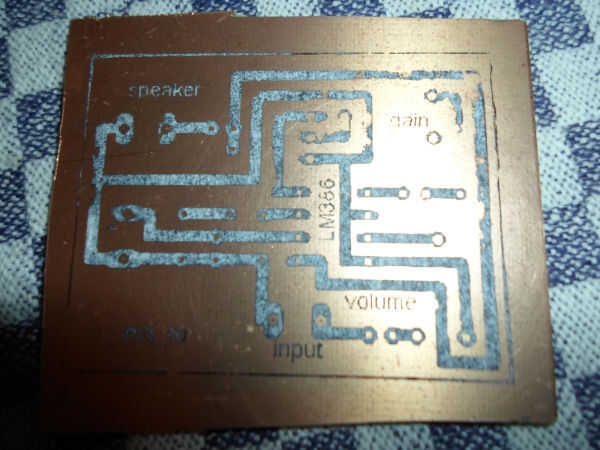

Después del baño de cloruro feric, perforación, soldadura y pruebas, que he encontrado en mi pelo con cosas viejas, un pequeño Altavoz de un sistema de sonido 2.1 tenía alrededor por un rato y yo pensamos que esta es una caja perfecta para el circuito del amplificador.

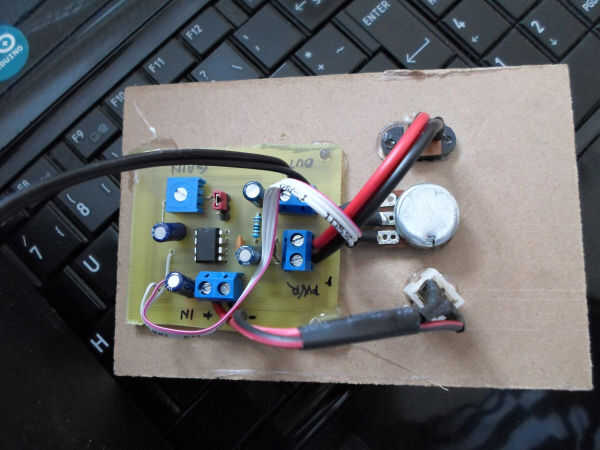

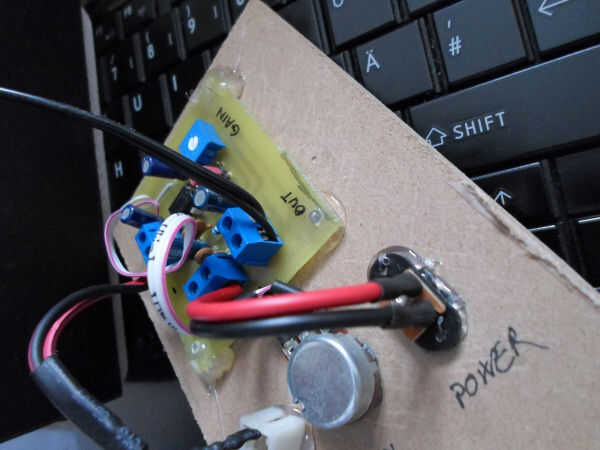

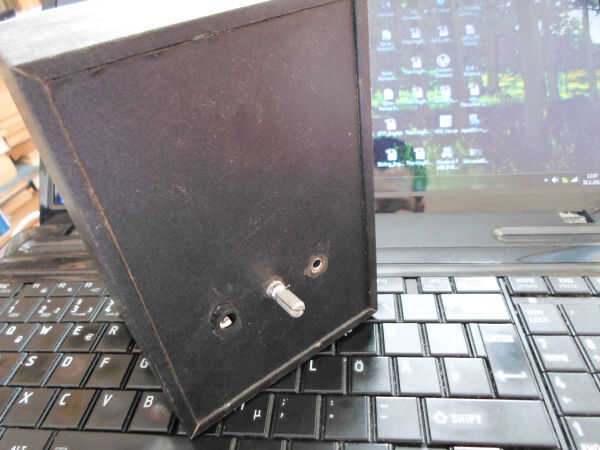

Me tomó algún tiempo para abrir la parte posterior del altavoz, pero después que he cortado corto el cable de audio del interior altavoz y yo hemos perforado unos agujeros para el enchufe, potenciómetro de volumen y conector de entrada audio. Todo lo fija en su lugar con pegamento caliente, he hice todos los cables y eso es todo.
