Paso 4: Mando a distancia
deja comienzo con lo que el control remoto.

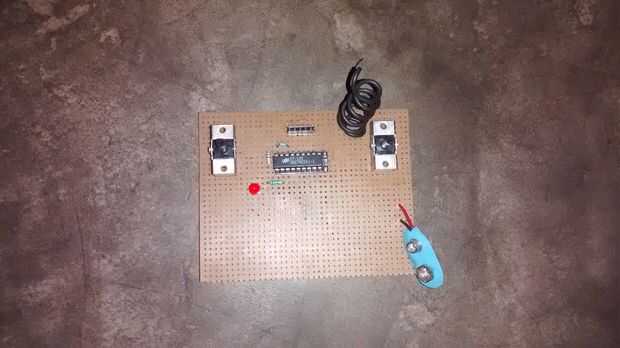

Coloque los componentes requeridos en la pcb como más te guste y les de la soldadura, he subido una imagen de mina para la referencia.
como puedes ver he colocado los dos interruptores de dpdt al final con la base de 20pin ic en medio (como golpe tenía 18pin base: D), de las tres resistencias uno es llevado y el otro dos combinados hacen una resistencia de aproximadamente 1 mega ohm (valor debe no cerrar necesidad de ser preciso) para el oscilador del HT12E, luego he puesto 4 burg femenino en tiras para mi transmisor (lugar tanto necesaria porque algunos tienen sólo tres pines vcc es decir, datos, tierra. Aquí cuarto pin es para la conexión de la antena) .i han hecho una antena de 16 calibre alambre enrollándolo sobre una pluma, y finalmente puede ver el conector de la batería en su lugar.

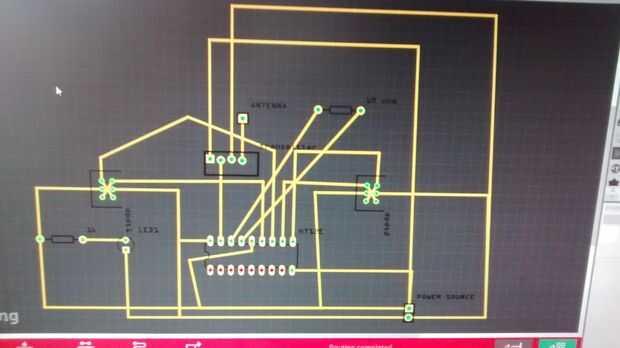

Editado: Adjunto esquemas pcb del mismo y también una imagen de él para la referencia rápida.
Ahora acerca de las conexiones:
Los 8 primeros pines del ht12e son pines de dirección (A0 a A7) que no necesitan estar conectados, es decir, que pueden estar flotando o bien usted puede tierra todos ellos, pin 9 tiene que estar conectado a tierra.

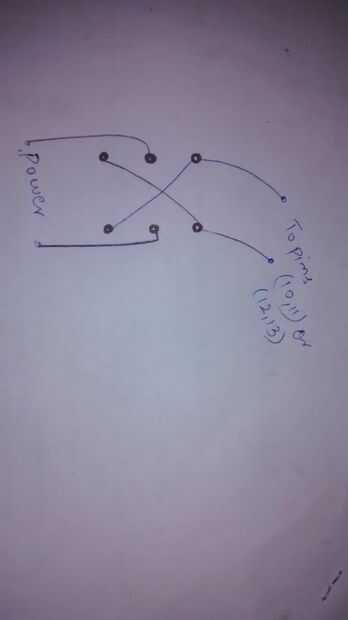

En dpdt encontrará un par de 3 conectores (si encuentras más algunos cortocircuitados internamente comprobar con un multímetro) unirse a ellos en figura con un cable rojo y negro. Después de hacerlo con ambos dpdt tienes cuatro cables de salida, conectar a los pines 10,11 (de un dpdt) y 12,13 (de otros dpdt) del ht12e.
pin14 es transmisión enable pin, cuando se está conectado a tierra solamente entonces las señales se transmiten así de tierra este pin.
los pines 15 y 16 son las patillas oscilador donde tienes que conectar tu 1 mega ohm resistencia.
17 el PIN es el pin de salida de datos del ic que tiene que ser conectado al pin de datos del transmisor, finalmente pin 18 es el pin de vcc para conectarlo al borne positivo de la batería.
Si desea puede colocar una luz led también conectada a los bornes de la batería a través de un resistor.
Finalmente, conecte los terminales vcc y tierra del transmisor en terminales de la batería.
Aquí terminales de la batería son el conector de la batería que he usado.

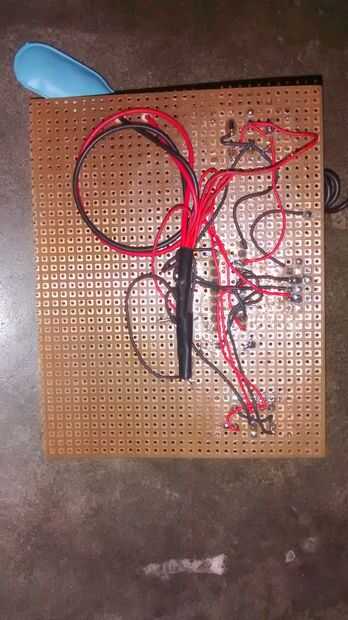

y se hacen con el control remoto. He adjuntado una foto de la parte posterior del mando a distancia aunque puede no ser mucho de ayuda pero aun: p...
Nota: por favor, intente utilizar al menos dos cables de diferente color y si es posible utilizar tres (uno para la señal y otros dos para las conexiones de la batería) ya que sería más fácil depurar el final que es la parte más dura.
