Paso 18: Montaje de la electrónica
Así que ahora que se hacen con todos los componentes electrónicos y completado el controlador, es hora de comenzar el paso más difícil de todos-cuidadosamente poner todo dentro! Ahora lamentablemente, porque no hay ninguna manera fácil de hacer esto, describirá todo el paso necesario para poner todos los componentes electrónicos dentro de Beemo, en el orden en que debe hacerse.

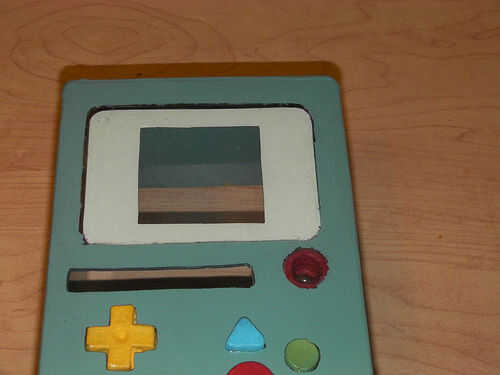

- Corte otra plantilla de Beemo cara de papel fotográfico. De esto cortaremos una 4 1/2 '' ancho 4'' de altura Plaza del centro, que luego utilizamos para rodear la pantalla de Game Boy Color.

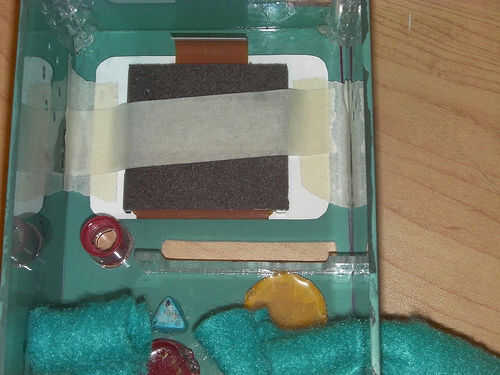

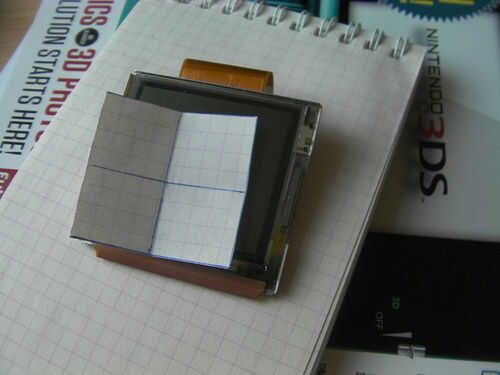

- Quitar la pantalla de Game Boy Color y cinta adhesiva en el interior.

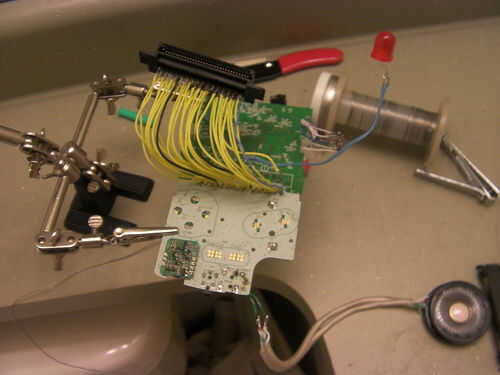

- Alimentar el cable del controlador a través del pequeño orificio Beemo, creado en el paso 7 y luego de la soldadura de cada uno de los cables a los electrodos correspondientes. Para el Cable de tierra, conecté a la almohadilla de la mano derecha cobre de fondo en la Game Boy.

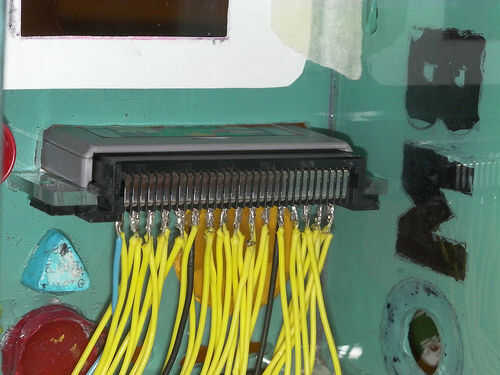

- Conecte el lector de cartucho para el acrílico de la Game Boy disco mediante resina epoxi o pegamento fuerte. Asegúrese de que el pegamento se seque completamente antes de hacer cualquier cosa.

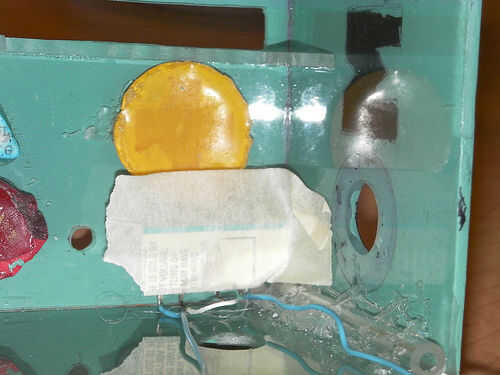

- Coloque el LED rojo dentro del marcador plástico rojo cap.

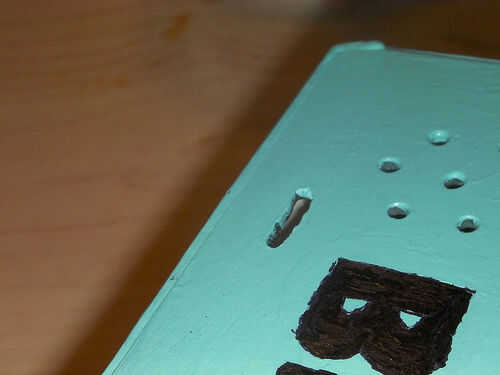

- Corte un pequeño agujero en el lado izquierdo, para que de Beemo interruptor puede pegarse usando la herramienta Dremel.
- Coloque un forro para el comienzo y botones selectos (utilicé cartulina) para mantener los botones en el lugar
- Con cinta de enmascarar, cinta de los altavoces al lado de él y usando pegamento caliente Conecte el conector del altavoz del auricular con el agujero superior, como un iPod.

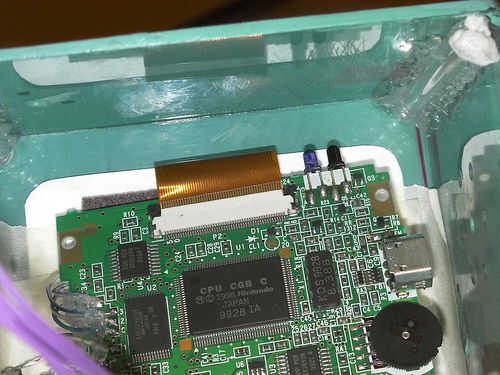

- Conecte la pantalla a la placa de circuito

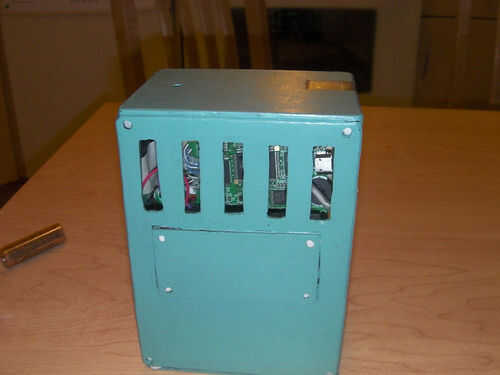

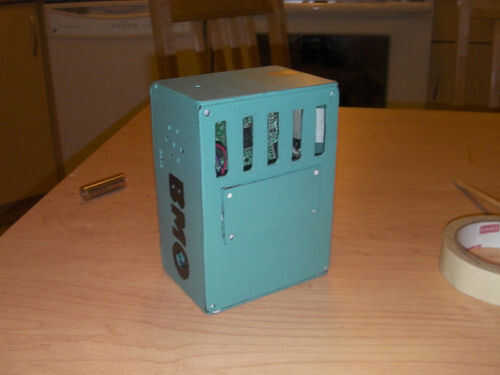

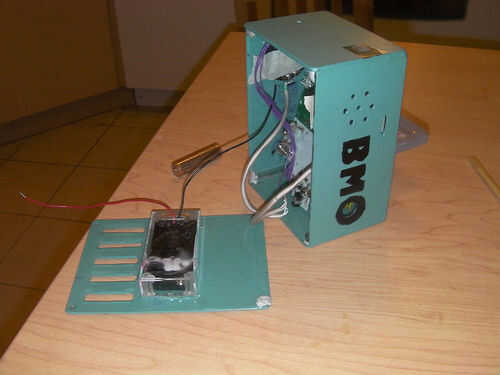

- Y por último, la soldadura de la batería y cerrar la parte trasera. Y coloque los brazos y las piernas otra vez.

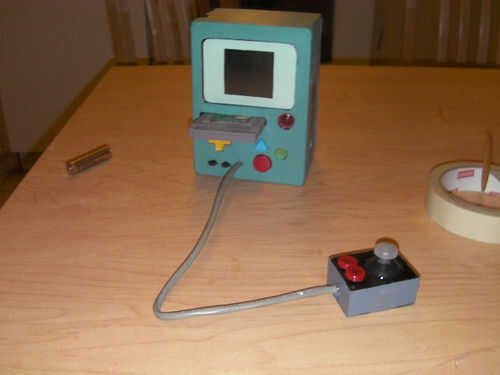

¡ UF! ¿Y ahora que está listo para algunos juegos de Video?
