Paso 4: Maquetas a gran escala
Maquetas puede ser un paso necesario y crítico en detalle y acabado, especialmente para elementos caros o repetición en el diseño arquitectónico. Esto le permitirá validar la mayoría de los aspectos de un elemento de diseño que le permite hacer las revisiones necesarias antes de comprometerse a la producción. En este proyecto de patio solía dos maquetas a gran escala, tanto resultaron ser herramientas de diseño sumamente importante.

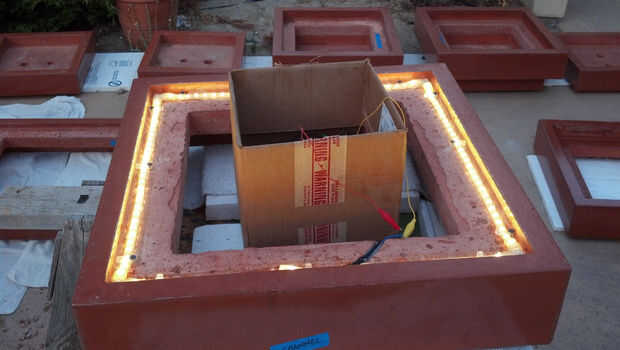

La iluminación LED de la cuerda fue un ejemplo perfecto de por qué y cómo elementos de crítica de diseño de maqueta siempre que sea posible. Después de la compra y burlarse de una sección de la cuerda de iluminación del LED, que ajuste mis dibujos detallados para dar cabida a los lugares de corte especificados, espaciadas 3" aparte. Entonces medí la longitud exterior de la sección de luz de la cuerda hasta se burlaban, incluyendo codos de 90 grados. Entonces diseñé mi formas concretas de tapa de columna para dar cabida a esta dimensión de la dimensión crítica. Compra y burlarse de estas luces en la etapa de diseño para un perfecto ajuste con los casquillos de la columna de reparto final! Tenga en cuenta que las imágenes de arriba muestran el montaje final porque no pude encontrar fotos de la maqueta inicial.
Otra exitosa maqueta a gran escala se realizó para las tapas de columna concreto fundido. Usé 2 x madera y madera contrachapada - ambos materiales de construcción comunes que son fáciles de trabajar con. Después de poner mi maqueta a escala real directamente en una columna de mampostería recién terminado me encontré que no me gusto algunas de las proporciones. Fácilmente había modificado la maqueta en mi tienda, luego coloca la maqueta revisada nuevamente en la columna para ver si me ha gustado mucho. La versión revisada fue perfecta!
Cada maquetas sólo tomaron unas horas para construir, y fue una de las cosas más inteligentes que hice en este proyecto.
Si tienes un archivo de diseño digital en 3D podría considerar tener un modelo 3D a escala impreso. Online para obtener precios y disponibilidad en su área o encontrar una empresa de impresión 3D basado en la web. Pueden tener impresiones 3D en cualquier escala, pero es práctica común usar a pequeña escala para múltiples iteraciones de diseño temprano y a mayor escala o a gran escala en una maqueta final para la confirmación final del diseño.
