Paso 7: Añadir el humidificador

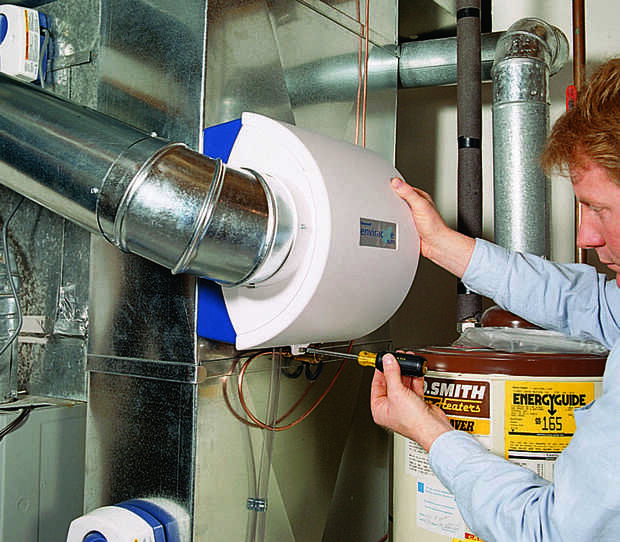

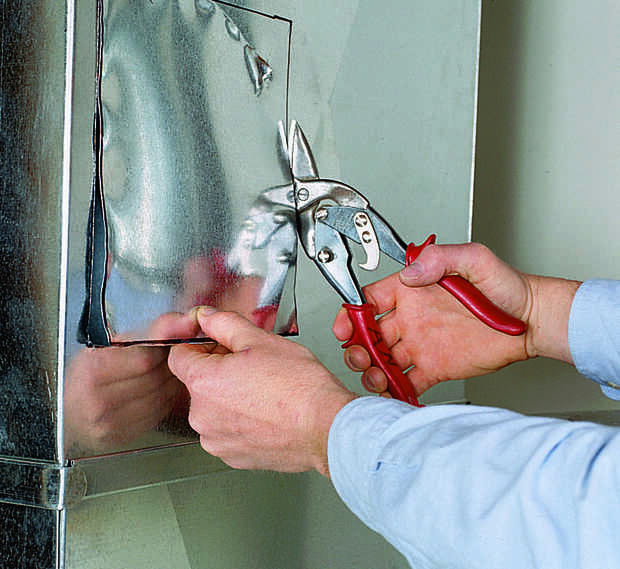

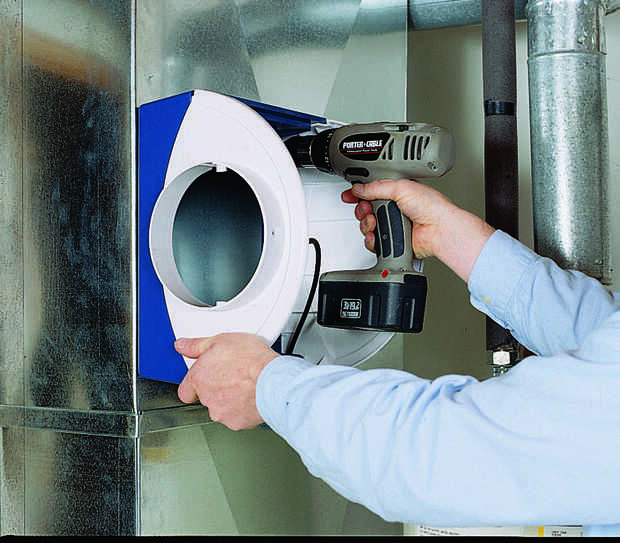

Utilice la plantilla de humidificador para marcar la abertura rectangular, hacer un agujero de arranque y corte la abertura con unas tijeras (Foto 1). Coloque la cubierta sobre la abertura, con las lengüetas de la parte inferior sobre el borde inferior de la abertura. Nivel de la cubierta y atornillar la chapa con tornillos (Foto 2).

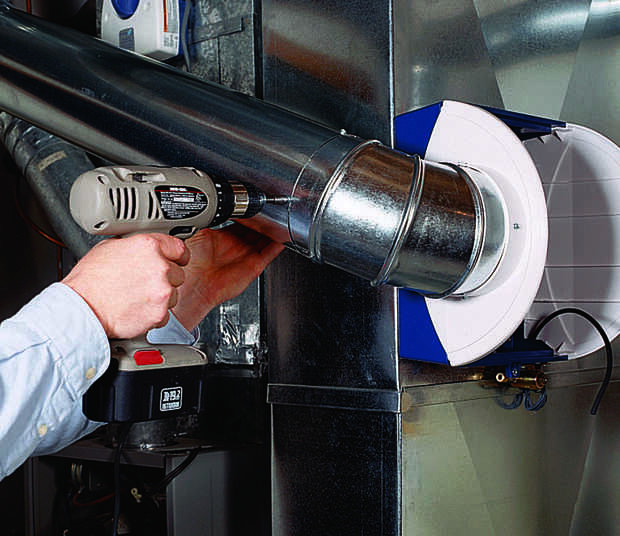

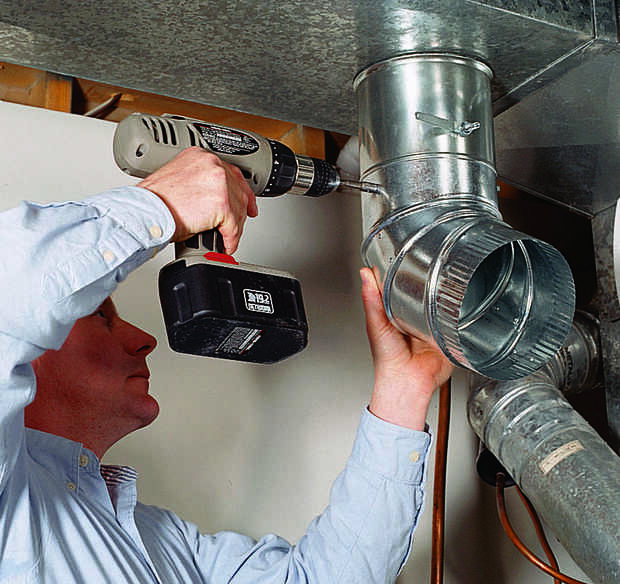

Luego, corte una abertura de 6 pulgadas en el lado de la oferta del conducto. Inserte un collar de 6 pulgadas y doble hacia abajo las lengüetas para trabarlo en su lugar. Si tu horno tiene aire acondicionado, el collar debe tener un deflector que se puede cerrar cada verano. Con el collar desconcertado en su lugar, instale un codo ajustable y apuntar hacia el humidificador (Foto 3). Ejecutar la pipa al humidificador, instalar un segundo codo y asegurar todas las uniones con tornillos (foto 4).

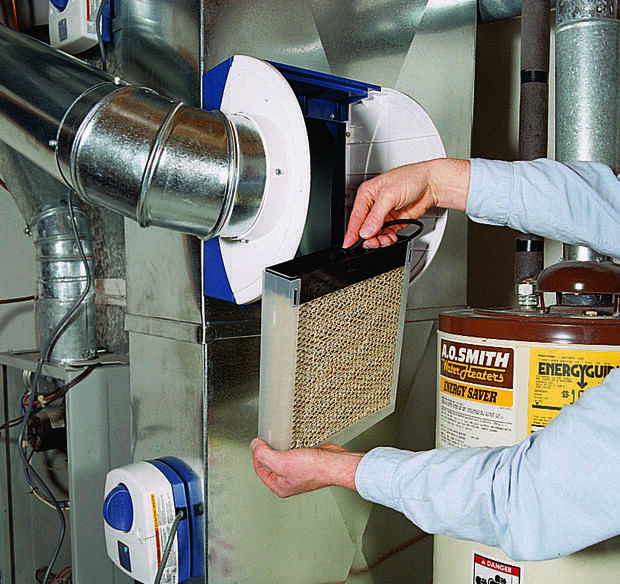

Con las chapa las conexiones, conecte el tubo de alimentación de agua para el ensamblaje de la almohadilla del humidificador (Foto 5) y presione el montaje en la carcasa.

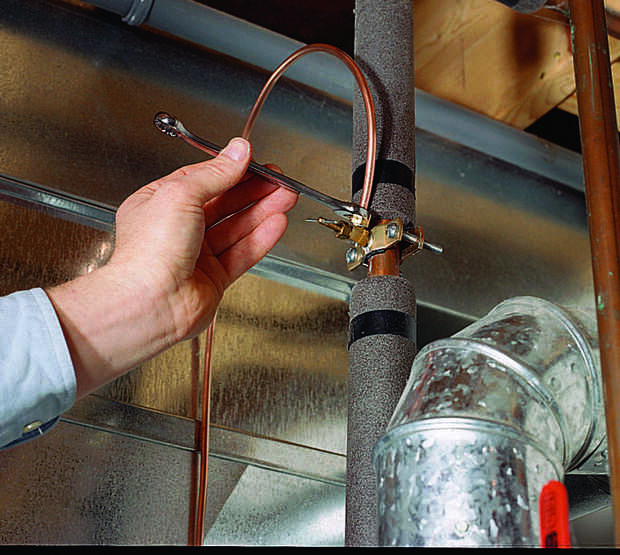

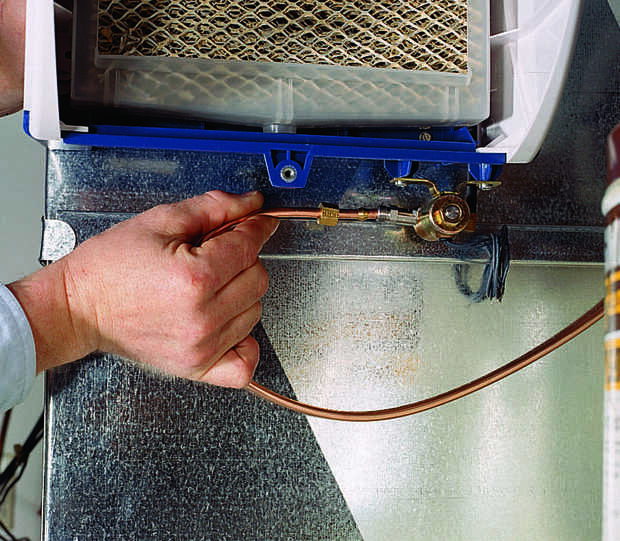

En cuanto a la conexión de agua, usted necesitará decidir si aprovechar el lado del sistema de agua caliente o frío. Agua caliente hace el humidificador cerca de 10 por ciento más eficiente, pero vuelca agua que pagó al calor. En cualquier caso, instalar un grifo de silla de montar en una tubería de agua cerca y correr 1/4-pulg cobre tubo entre el grifo y humidificador. Deslice una tuerca de compresión y las virolas de cada extremo y doblar el tubo para cumplir con las guarniciones. En el humidificador, capa de la virola con caño y enrosque la tuerca en la electroválvula de la unidad (foto 6). Realizar una conexión similar en el grifo de la silla de montar y apretar las tuercas (foto 7). Continuación, instale la tapa del humidificador (Foto 8).

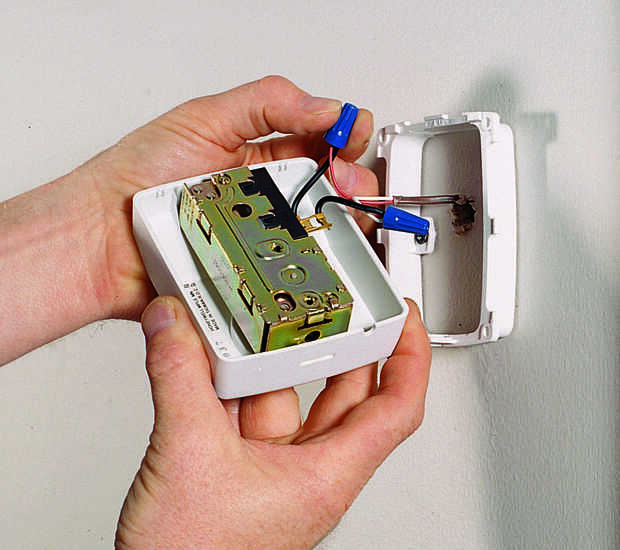

Ejecute el cable de baja tensión, dos hilos el humidificador en el armario del horno y el horno para el humidistato. El método de cableado exacto varía según el horno. Algunos sistemas tienen grifos de humidificador y algunos no. Si no ve un tablero de bornes con los golpecitos del humidificador con la etiqueta, usted necesitará de empalme en el cableado del ventilador según las instrucciones del fabricante. La unidad de potencia, instalar un transformador en el lado del horno y conecte los cables de baja tensión a los terminales externos dos. Acabado por cable que un humidistato en una habitación contigua y conecte los cables a los cables con conectores de torsión (Foto 9).
