Horno de reflujo (2 / 6 paso)

Paso 2: Instalar relé

La forma más fácil pensar en es cuando todos los mandos en la posición de encendido entonces el horno tostador puede activarse usando el relé.

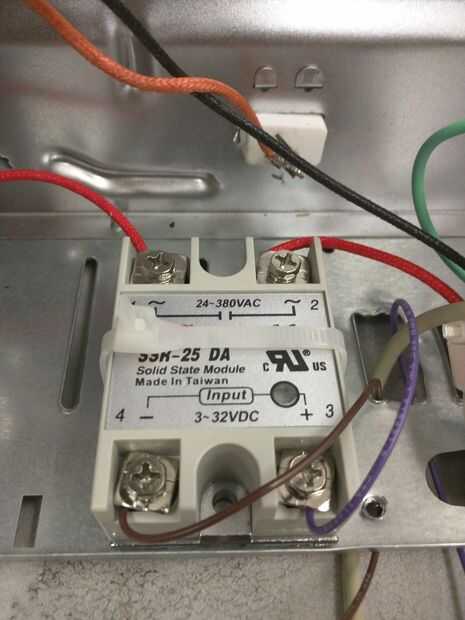

Para este paso, corte el hilo entre el cable y el mando. Esto creará un sistema que permite que el microcontrolador encender el horno tostador. Conecte el cable que viene del cable eléctrico a uno de los terminales de CA y el cable de los mandos a la CA terminal. Ahora conectar algunos cables repuesto para cada una de la tierra y señal terminales del relé de estado sólido.
