Horno dual de la fusión del Metal del combustible (5 / 11 paso)

Paso 5: El cuerpo

El cuerpo es un poco más complicado al molde pero nada que no podemos manejar.  Hay tres componentes que debemos tener en cuenta al hacer el molde: el interior cavidad, la tobera (agujero para el tubo del quemador) y el desagüe.

La cavidad interior es directa a un formulario que es 1" diámetro más ancho que el tamaño de la cavidad final.  Corté dos piezas de 1" espesor styrofoam en 9" círculos y envueltos con hoja de metal para hacer un cilindro.  Utilice cinta adhesiva para mantenerlo todo junto.  Hacer una funda de plástico o perro bolsa de alimentos que se ajusta perfectamente alrededor de la forma.

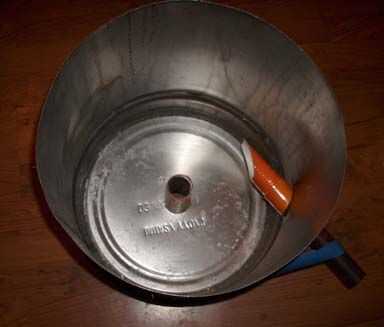

La tobera está formada por un cilindro que entra en el horno tangencialmente a la cavidad interior.  Esto permite que la llama Remolino alrededor de la parte inferior del crisol, en lugar de sólo la explosión en un punto.  Coloque la forma de la cavidad interna en el horno y el tubo de tobera para marcarlo para el corte de la inserción.  Entra en el caparazón un poco más alto que la altura final de la parte inferior del horno.  Idealmente la forma de la tobera también debe ser un poco más ancha que la hornilla acabada por lo que puede llegar embalado con el cemento caliente de la cara.  No te olvides de envolver con plástico.  Soldar un trozo de tubo al exterior de la cáscara para apoyar la hornilla.

Tuve 5" altura de piso terminado para la parte inferior del orificio de la tobera se fijó en 5.5" el tubo que utiliza para la forma era un poco más grande que el tubo del quemador porque eso es lo que tenía en mano.

Originalmente iba a usar un drenaje vertical pero más tarde optó por una horizontal.  Cuando se derriten por las piezas de metal de la chatarra para hacer lingotes es bueno solo Retire el crisol y deje el metal fundido del horno en un molde de lingote.  Un dren horizontal facilita mucho hacer eso.

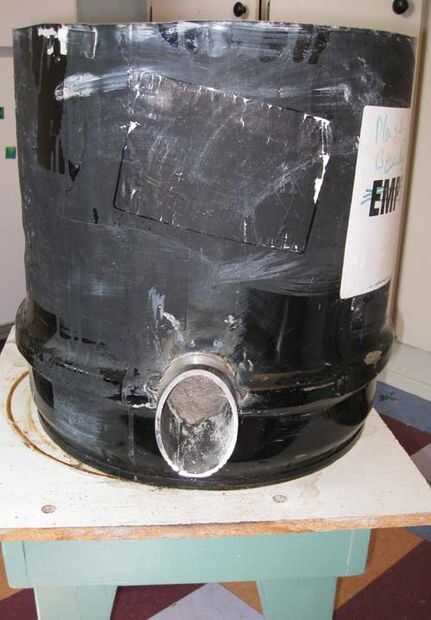

Utilicé un trozo de tubo de diámetro de 2.5" y corte en un ángulo de 45 grados tres pulgadas desde el extremo.  Me corte un orificio en la cáscara y soldar el desagüe.  La parte inferior del agujero para el drenaje debe ser un poco por debajo del nivel de piso terminado que será, bien... de drenaje.   Este tubo está orientado perpendicular a la cavidad interior.  Mirando hacia abajo en la parte superior del horno si la tobera está entrando en 12:00 el desagüe será a la 9:00.

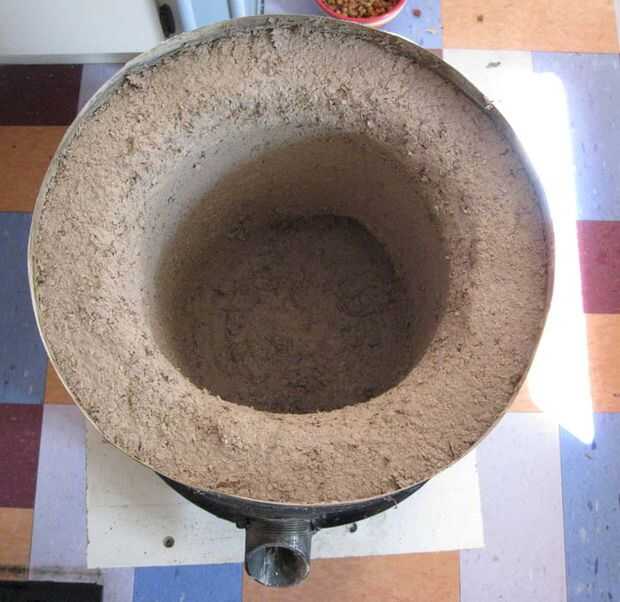

Una vez todas las piezas de forma prueba cabe retirar y llenar la parte inferior de la carcasa con aislamiento hasta 1/2" más bajo que la altura de piso terminado.  Inserte las piezas de forma y paquete cuidadosamente el aislamiento alrededor de ellos.  Rellenar el horno con aislamiento hasta 1/2" de la parte superior. Utilice un palo para embalar el aislamiento firmemente como se llenan las paredes.

Deje que el horno de secar por una semana y luego retire con cuidado los formularios si el aislamiento se siente listo.  Si hay huecos o las cosas se desmoronan un poco cuando va a quitar el paquete sólo de formas un poco mojado aislamiento donde lo necesita y esculpe para que quepa.  Es muy servicial para trabajar con.  Seguir para dejarla secar, cubierto ligeramente si es necesario, hasta que esté firme al tacto.
