Paso 3: Instalación eléctrica

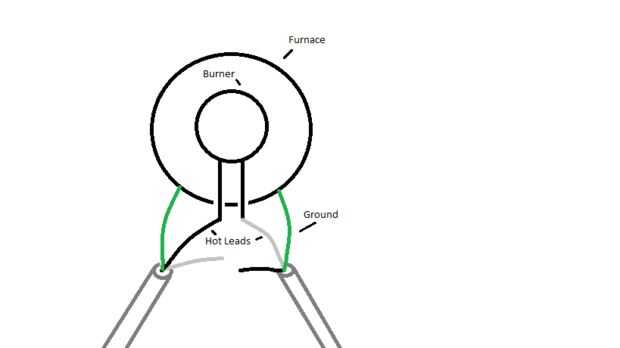

Después de semanas de ensayo y error, pude subir con un sistema eléctrico que no sólo funciona, pero es muy simple y barato de construir. El sistema consta de un quemador superior 28 ohm estufa conectado a dos cables de alimentación de 120v. Veremos a estas dos fórmulas para calcular el resultado esperado,: V = I * R y P = R * I ^ V 2, = voltaje, I = amperaje, R = resistencia y P = potencia. De nuestra ecuación de energía vemos que cuanto mayor sea el amperaje, mayor será la potencia de salida. Según la ley de Ohm, podemos aumentar el amperaje reduciendo la resistencia de nuestro elemento de calefacción. Si suponemos una tensión constante de 240, podemos reorganizar estas fórmulas para dar salida de energía en función de la resistencia: P = R * (V/R) ^ 2.
Si usted decide utilizar dos tapones de 120v, necesita encontrar dos circuitos en su casa o garaje que son 180 grados fuera de fase (si vas a la caja de tu interruptor, cada interruptor es para un circuito diferente). Si se hace correctamente, puede utilizarse un alambre caliente de cada cable de alimentación para alimentar el elemento. Tenga en cuenta que si las salidas están no de 180 grados fuera de fase no verá 240v. Una vez que hayas encontrado dos elementos que son 180 grados fuera de fase, usted querrá tomar un conductor negro del cable de alimentación de una y el blanco de la otra y compruebe el voltaje. La tensión será 0 (las ondas sinusoidales son anulados entre sí) o 240 (las ondas sinusoidales son sumar). Obviamente queremos que la configuración que nos da 240v. También tome nota, una vez que el sistema está conectado, asegúrese de conectar cada cable en el circuito correcto. Si enchufas en circuitos opuestos la tensión será 0 y no pasa nada.
Mientras estás haciendo esto que usted querrá asegurarse de que los circuitos que son enchufar tienen interruptores que están clasificados a por lo menos 15 amperios. Esta configuración tire 8,6 amperios en promedio, pero en caso de que haya un cambio en el sistema o algo más enchufado en el circuito no tienes el interruptor para cortar la corriente en medio de su fusión.
Mientras que no hacer esto en mi horno, recomiendo conectar los cables de tierra (cables verdes) de cada cable al cubo del metal, incluso si está utilizando el cable de 240v. Lo que esto hará es, en caso de que un cable entra en contacto con el cubo, redirigirá la corriente a tierra. Durante los ensayos anteriores con este horno tenía un alambre romper debido a la calor y cortos contra el cubo, y no fue una divertida experiencia. Aprender de mis errores.
