Horno solar - con panel solar y revisado para la circulación correcta de aire

primero, felicitaciones al Dr. Brian Bond, estudiantes y personal en Virginia Tech (VT) Departamento de Ciencias de la madera y productos forestales para el desarrollo de un horno solar y proporcionar los planes bien escritos en:

http://woodscience.VT.edu/about/Extension/vtsolar_kiln/

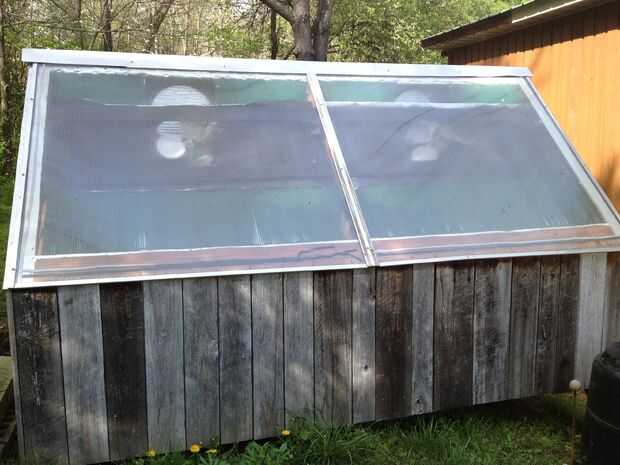

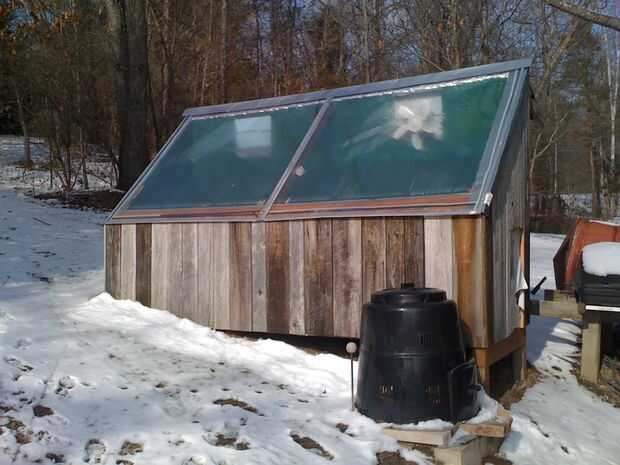

Yo, por supuesto, había modificado los planes de VT. El horno solar es básicamente una caja con un techo de invernadero que genera aire caliente con un colector solar interno. El aire caliente es soplado a través de la madera y con dos 2 fans. Una carga de madera debe tomar aproximadamente un 1 mes para secar.

Revisión de la circulación correcta de aire:  Inicialmente tenia instalado los ventiladores en el exterior del horno, fresco, aire en el horno de soplado.  Después de visitar el aserradero que había 2 dos hornos solares y relectura de los planes de VT, me di cuenta de que los ventiladores sean instalados dentro del horno para recircular el aire caliente dentro del horno.  Que sopla aire fresco le baje demasiado la temperatura del horno y reducir la eficacia de secado.  Tengo construido e instalado un deflector interior con los ventiladores montados en la placa deflectora y corte orificios en el colector solar para permitir la recirculación.  Hubiera sido más fácil construir el deflector antes de instalar el techo de invernadero, pero vivir y aprender. Consulte el paso 9 para la instalación de deflectores.

El horno también se hace completamente solar con la adición de un panel solar fotovoltaico que se muestra en el paso 10.

La madera es que se está secando para construir un pie 18 San Pedro de grandes bancos que será utilizado para transportar suministros picnic y princesas de picnic a offf islas de la costa de Maine. La Asociación de Trail de isla de Maine para tener una idea del lugar en Google. Construcción de un horno antes de construir el barco para transportar suministros de picnic es mi típico, entusiastas.

Gracias a todos los que votaron por mi Instructable en el verde.

Lista de materiales:
Suficiente madera para construir estructura - utiliza una combinación de material nuevo y recuperado para que no tenga una lista; las piezas más largas y madera tratada fueron comprado de tienda
madera contrachapada - grado de espesor, exterior 3/4 de pulgada, 2 hojas
POLYGAL y soportes - pedazo de 10 pies x 6 pies; cortar por la mitad
intermitente - aluminio
aislamiento de espuma de poliestireno - 2 en gruesa, 2 hojas
Reflectix aislamiento de envoltura de burbujas
Ventiladores DC - 2, 16 pulgadas con marco de anillo
Tornillos de primer - grado exterior; varias longitudes
pintura - verde para colector solar
termómetro de horno
panel solar fotovoltaico - 65 watts
