Paso 7: La electrónica...

Ahora llegamos a lo que creo es la parte más emocionante del proyecto. Aunque la mayoría estará de acuerdo que es un sistema muy simple tomó semanas para llegar apenas a la derecha. He construido varios paneles solares de diferentes tamaños para encontrar el que operaría las eléctricas más económicamente. He probado varios interruptores y dispositivos de la conmutación hasta que encontré uno que trabajó cada uno y cada vez sin fallar. Probablemente todavía hay margen de mejora, pero esto ha actuado mejor que mis expectativas...

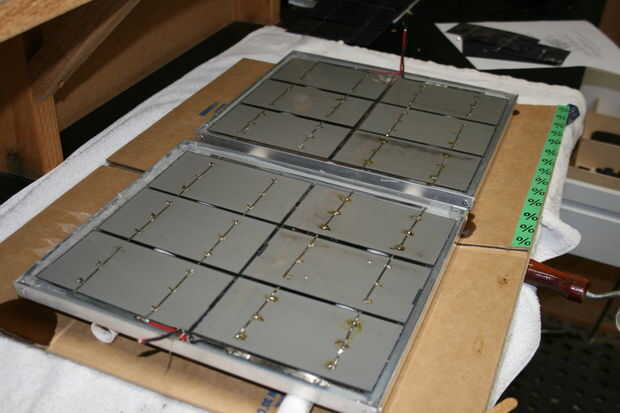

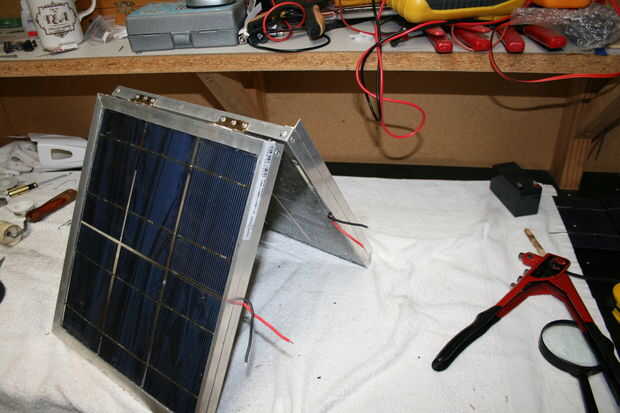

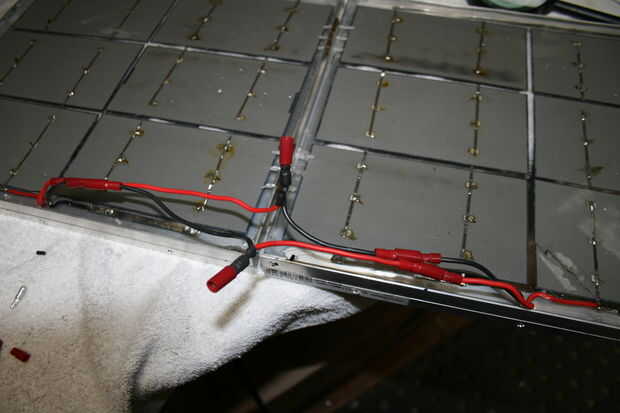

Hice hasta dos pequeños paneles solares cada uno produciendo unos 3,3 voltios en buena luz del sol. Me uní a ellos junto con bisagras. Entonces Cruz alambré les uno al otro. Es que tomó la positive(red) de uno y el negative(black) de la otra y se unió a ellos. Hice lo mismo con los otros dos cables. Luego consiguió un servo y había modificado por sacar la mayoría de la electrónica que me salga con el motor de la C.C. y el engranaje. Había conectado los dos cables del motor a los dos cables ahora provenientes de los paneles solares...

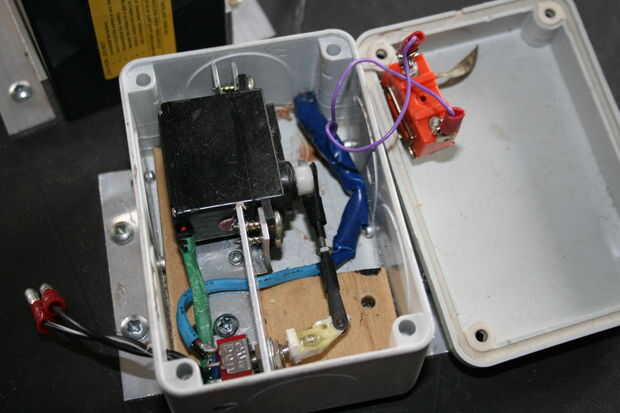

Voy a explicar cómo va a funcionar. Los paneles solares se instalan por lo que se enfrentan unos de otros. Esto significa que donde quiera Coloque uno recibirán más luz del sol que el otro. Que no apunten directamente hacia el sol cuando ambos recibirán la misma cantidad de luz solar. Así que el panel frente a la luz del sol producirá más potencia (voltios). Eso significa que el panel está controlando que forma el servo girará por la Cruz wirering. El servo reacciona a la señal y o empuja o tira de la varilla conectada a un interruptor de palanca. El interruptor de palanca a través de una batería de 12 voltios pequeño envía potencia al motor que gira el horno hacia el sol.
El interruptor es un DPDT (doble poste dos) con tres posiciones y seis conectores. Encendido, apagado y encendido. Cableado de tal manera que las dos posiciones se invierten entre sí. Así que cuando se conecta un motor que gire en sentido horario o anti horario dependiendo de que manera el interruptor se mueve. La posición de centro es de...

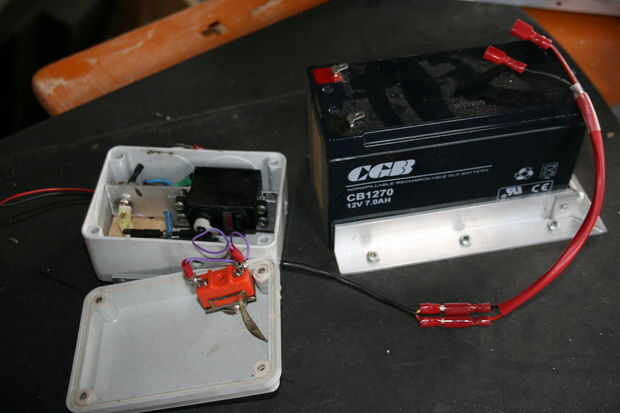

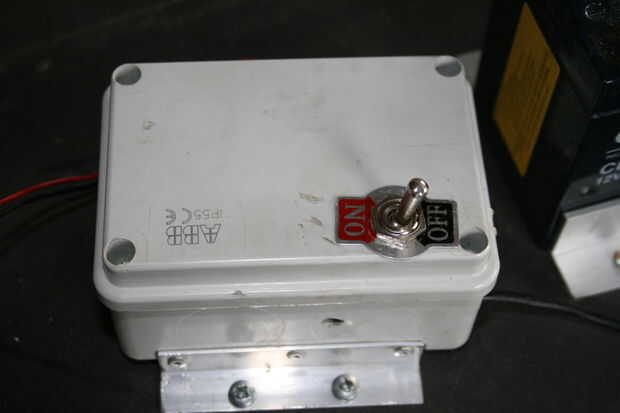

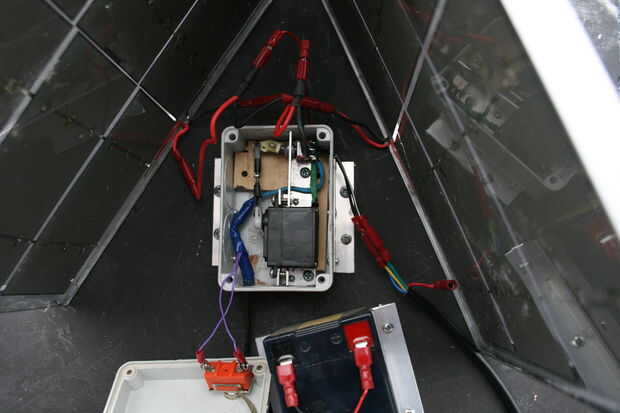

Así que el horno está girando hacia el sol. Cuando el horno alcanza una posición directamente frente al sol los paneles reciben la misma cantidad de energía que hace que el servo del Centralice y mueva el interruptor a la posición de parada del motor. Si el horno va más allá del sol que el servo girará al revés haciendo que el motor inverso hasta el horno enfrenta directamente el sol. He instalado un el interruptor que mata el poder de la batería de 12 voltios al motor cuando no se utiliza el horno. Mayoría de los otros sistemas que he visto necesita una función de reset para apagar el horno hacia el este para el día siguiente. Mi sistema automáticamente encontrará el sol donde quiera que esté en el cielo. Había montado todo en una pieza triangular de madera que se puede mover de lado a lado para ajustes finos.
Veo este sistema se utiliza en otras aplicaciones que necesitan una forma sencilla y confiable de rastreo del sol...
