Horno Solar inteligente programable (9 / 14 paso)

Paso 9: Diagrama eléctrico y esquemático

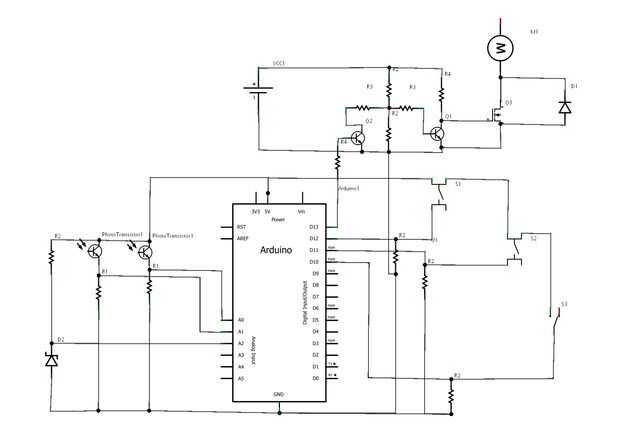

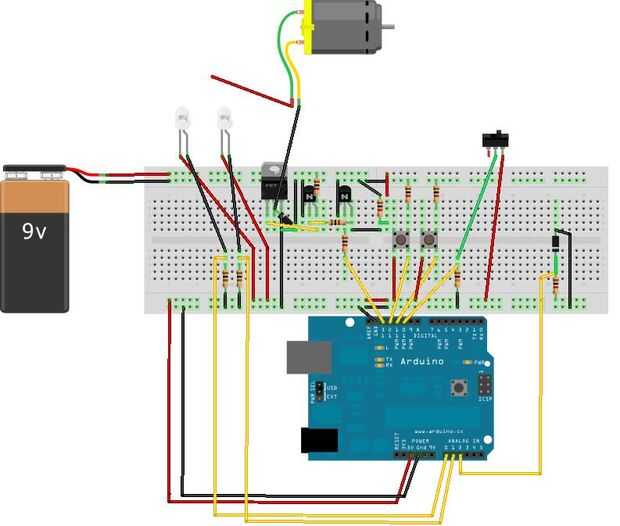

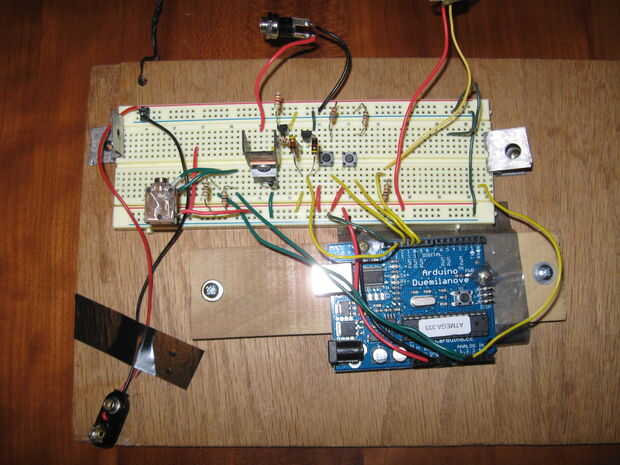

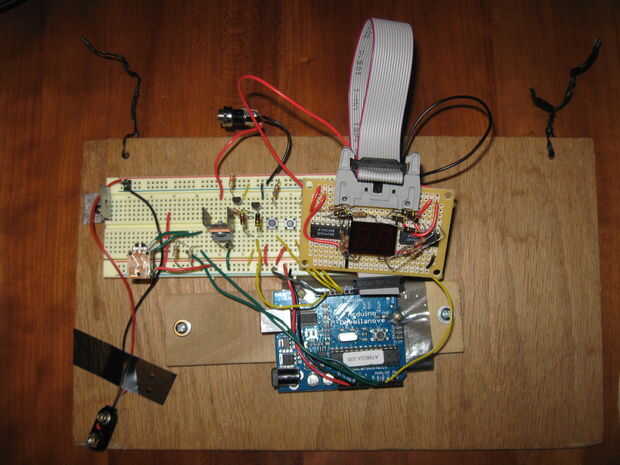

La fotografía, diagrama y esquema a continuación muestran las conexiones entre el arduino y la electrónica y todos los circuitos secundarios. Si el esquema es demasiado difícil de leer, lo puede descargar desde este enlace. Nota: añado valores de resistencia pronto.

Esta es una lista de los pines de Arduino y utiliza y sus funciones
*****
DIGITAL PINS
0-7 salidas digitales para la exhibición de LED
10 interrupción externa para el interruptor de final de recorrido
11,12 entradas digitales para los botones de programación
13 salida digital para encender y apagar el motor

PINES ANALÓGICOS
Entradas analógicas 0,1 para fototransistores
2 entradas analógicas para sensores de temperatura
*****

FUENTES DE ALIMENTACIÓN
-5V 2A utilizada para el motor de la plataforma (conecta con MOSFET de la energía)
-9V 300 mA usada para alimentar el arduino y también un par de transistores NPN que aumentan la
Salida digital de Arduino de 5 V a 9V.
