Horno Solar inteligente programable (10 / 14 paso)

Paso 10: Exhibición de LED

Construcción de la pantalla era prácticamente un proyecto de sí mismo. Antes de lo construido, solía pines digitales 0-7 pantalla de dígitos decimales en números binarios. Esto realmente funcionó muy bien. Por ejemplo, para mostrar el número 36, los 8 bits digitales sería: 0 0 1 1; 0 1 1 0.

Por lo tanto, usted tiene la opción de utilizar tanto los 8 LED ' s (fácil) o un par de 7 segmentos muestra (un montón de trabajo extra).

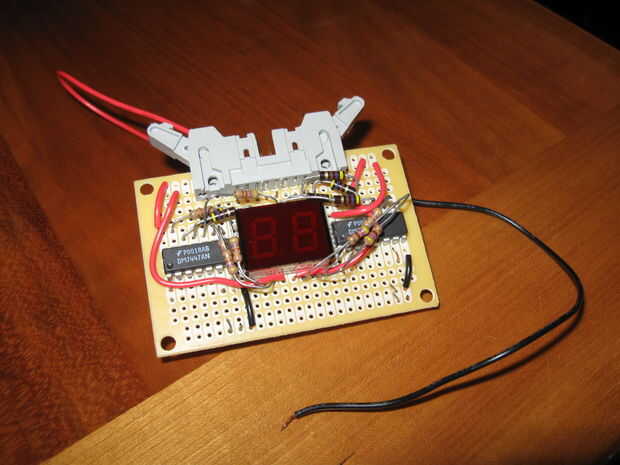

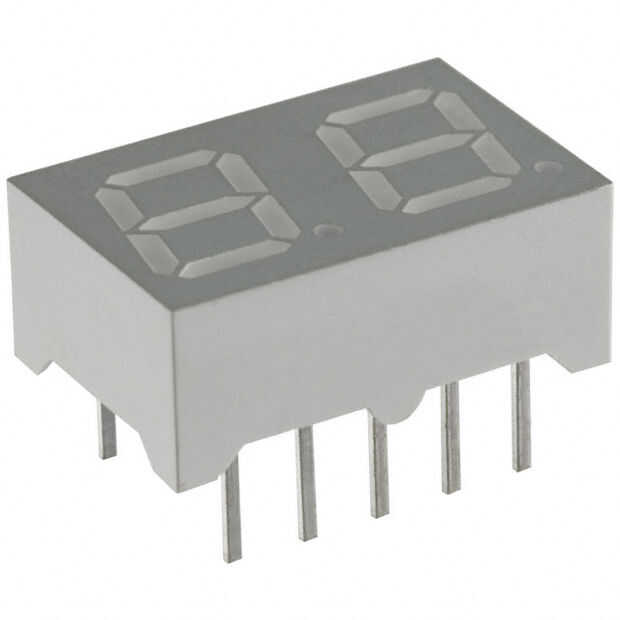

El display de 7 segmentos de 2 dígitos es un 482EC LTD y es conducido por dos pilotos de DM7447 ICs. Cada IC tiene cuatro entradas de Arduino (digital 0-3 para los dígitos de los pernos y pernos de 4-7 para las decenas dígitos). Entonces, cada IC tiene siete resistencias soldadas a él y a un pin en el chip de la pantalla.

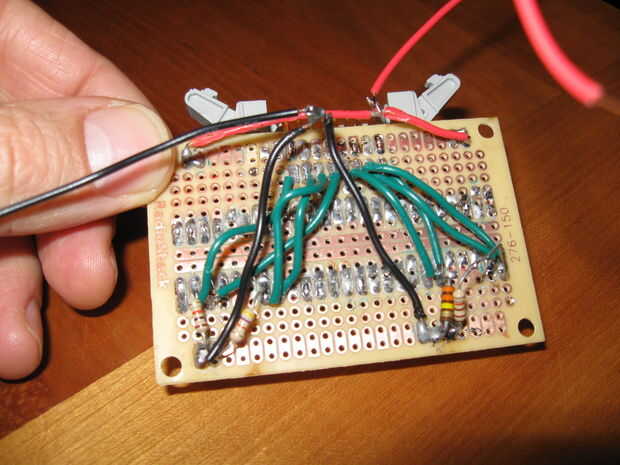

Las ocho entradas digitales del Arduino se pasan a través de un conector de 16 pines, cuatro a cada conductor IC. Cada controlador IC tiene 7 salidas que van a 7 resistores que se conectan a los 7 segmentos de cada dígito. Compruebe hacia fuera las hojas de datos para cada uno de estos componentes para obtener la asignacion de terminales y conexiones que necesita. No dude en pedirme ayuda si la necesita.

Tuve un problema extraño donde muestra la temperatura con los LEDs (cualquier tipo) con salida digital en pins 0-7 cambiaría la analógica en valor para el sensor de temperatura. Después de varias semanas, finalmente me di cuenta de que podría eliminar este problema colocando un resistor de 1K en serie con cada salida digital. Supongo que es bueno en general a hacer pins.
