Horno Solar inteligente programable (4 / 14 paso)

Paso 4: La plataforma giratoria

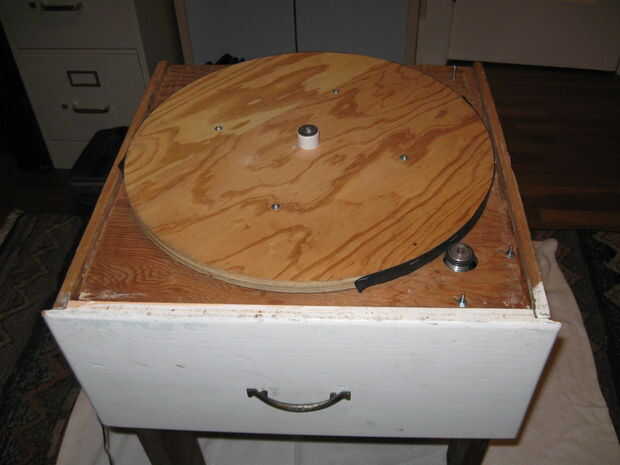

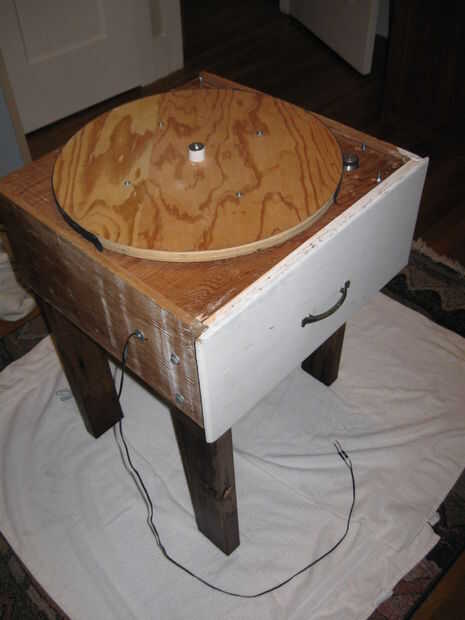

El horno solar se sienta en un círculo de diámetro de 18 pulgadas de madera (comúnmente disponible en ferreterías) que se sujeta con tornillos a un cojinete de lazy susan de 12 pulgadas. El rodamiento se sujeta a la parte superior de un cinco a un lado la caja de madera (dimensiones). Realmente utilicé un cajón de un viejo gabinete de cocina de la caja. La caja tiene que ser lo suficientemente alto para acomodar el motor bastante largo del accionador (ver paso 5).  Añadí las piernas a la parte inferior de la caja por lo que el horno se encuentra a una altura conveniente. También podría poner en una mesa pequeña.

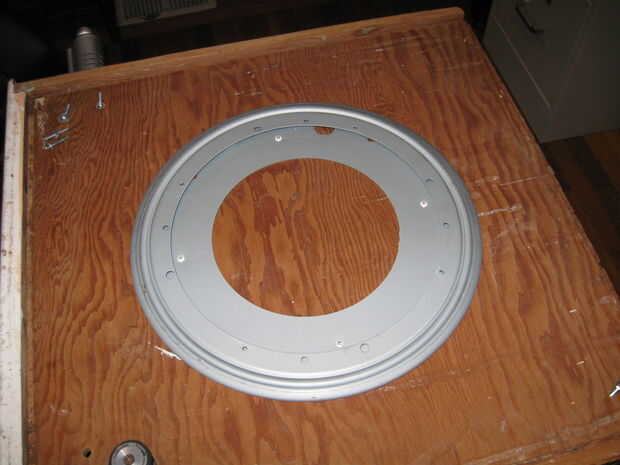

1. Siga las instrucciones de instalación para el cojinete de Susan perezosa e instalar en el centro de la parte superior de la caja de madera.

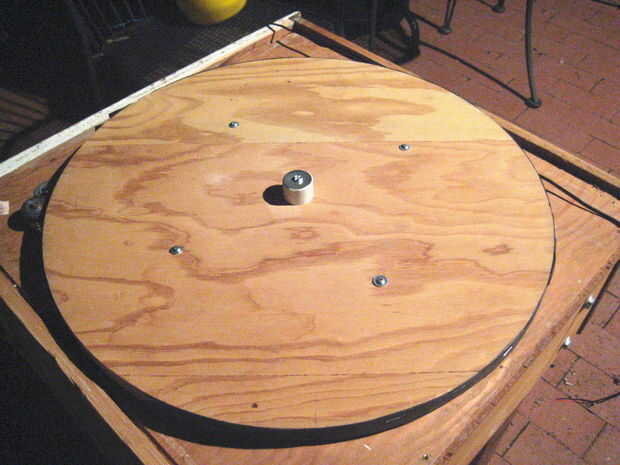

2. continuar con las instrucciones de Lazy Susan para montar el 18" círculo de madera concéntrico con la parte superior de la bandeja giratoria. Para la madera concéntrico, midió la distancia al borde del cojinete con una regla y trasladar las cosas poco a poco hasta que fue bastante bien. Utilicé tornillos de chapa corta que pasen por la madera y sujetar a los agujeros de montaje en el rodamiento. Si estos tornillos están incluso un poco demasiado largos, raspa contra la superficie fija del rodamiento y evitar girar suavemente.

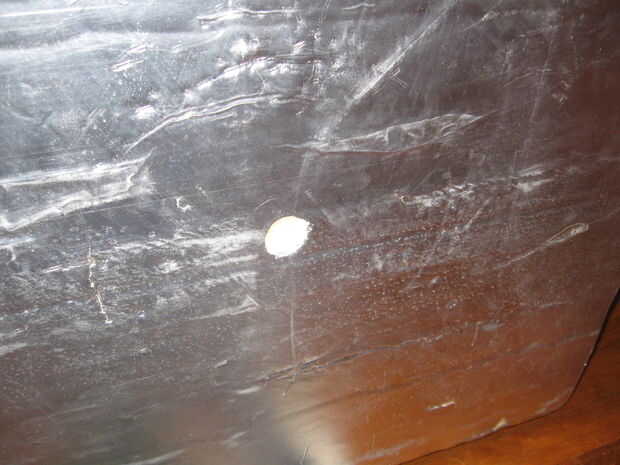

El siguiente paso es para hacer una función de registro en la plataforma, por lo que el horno puede fácilmente ser situado en el centro. Ya que mi horno es de espuma, usé una sierra del agujero de 1 pulgada para cortar derecho circular, pequeña depresión en el centro del horno. Esta depresión se aparea con una protuberancia en la plataforma. Usted puede tener que ver algo diferente, pero vale la pena tener una manera conveniente de centrar el horno en la plataforma.

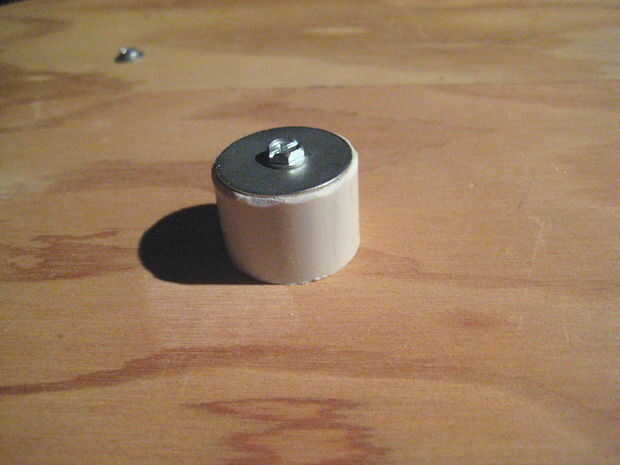

3. cortar un trozo de tubo de PVC de diámetro de 1 pulgada en una longitud de 1 pulgada. Este tornillo en el centro de la plataforma giratoria, con una arandela guardabarros de 1 pulgada entre el tornillo y la sección de la tubería. Este cilindro que sobresale se utilizará para el horno solar en la plataforma del centro.

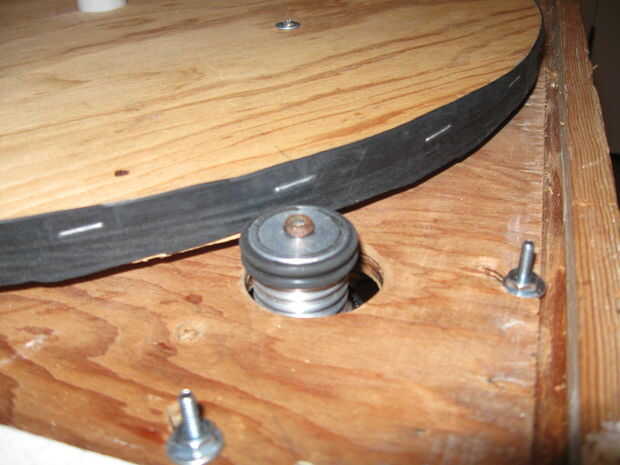

Encontré que el volante no agarre el círculo de madera demasiado bien, así que añadí una tira de goma de una llanta de bicicleta, sujetado en con una pistola de grapas. Manejé las grapas a la madera a un nivel que no entraría en contacto con el volante (Nota: con el nuevo sistema de impulsión (paso 5), parece que la goma no es necesario.
