Paso 5: Motor de accionador
Desmontar el taladro era clase de un desafío y aprendí cómo funcionan. No sé cómo similar son otros taladros al que usé (un viejo negro y Decker). Una cosa que me obstaculizan un rato es un zurdo tornillo hexagonal que sujeta el portabrocas en. Luché por un largo tiempo desenroscarlo, antes de que me di cuenta que era un tornillo de mano derecha (ver paso 4 para una foto del tornillo). Quité el mandril para mi setup, pero puede que desee usar para sostener la rueda de su coche.
El montaje del conjunto motor es bastante largo, razón por la cual la caja plaform ha de ser tan alto. Si utiliza un reductor más convencional, entonces se podría llegar con una caja más corta de la plataforma.
En la parte superior de la gearhead sujeta una pequeña rueda con goma varios anillos. Las ruedas de goma dura, como una rueda del echador, deben hacer el truco.
Si uno fuera a montar el conjunto del motor con el volante sostenido rígidamente contra la plataforma giratoria, cualquier pequeño cambio en el radio de la plataforma daría lugar a cambios a la carga en el motor. En el peor de los casos, el radio de la plataforma podría conseguir tan grande que el motor se atasque o tan pequeñas que el volante perdería su control contra la plataforma. En cambio, el volante no es fija, pero está permitido moverse hacia adentro y hacia afuera con el radio de la plataforma.

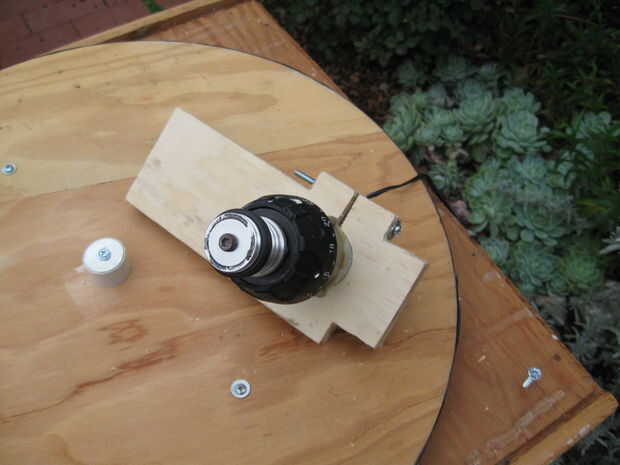

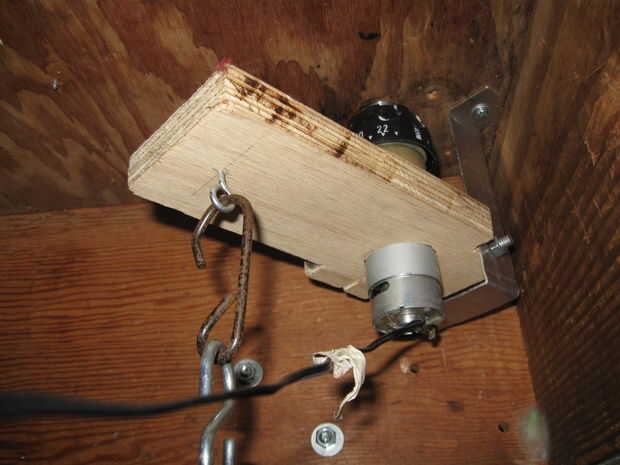

Mi primer intento de hacer esto se muestra en las fotos 1 y 2 a continuación. Tenía el conjunto del motor montado sobre y girando en un perno de 1/4 de pulgada. Un pequeño resorte ajustable aprieta contra el conjunto del motor, aparentemente manteniendo presionado contra la plataforma con la suficiente fuerza. Porque todo esto crea un voladizo largo, flexible, trabaja cuando el motor tenía sólo encender el horno en incrementos pequeños (para el seguimiento del sol), pero no funciona bien cuando se encargó el motor con rotación de la plataforma suficiente para encender el horno lejos del sol.

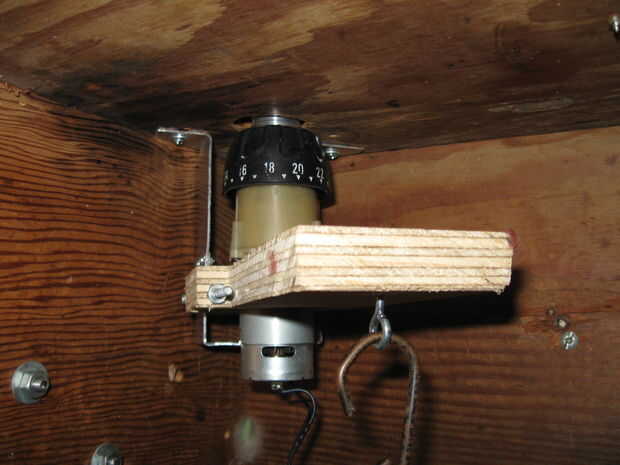

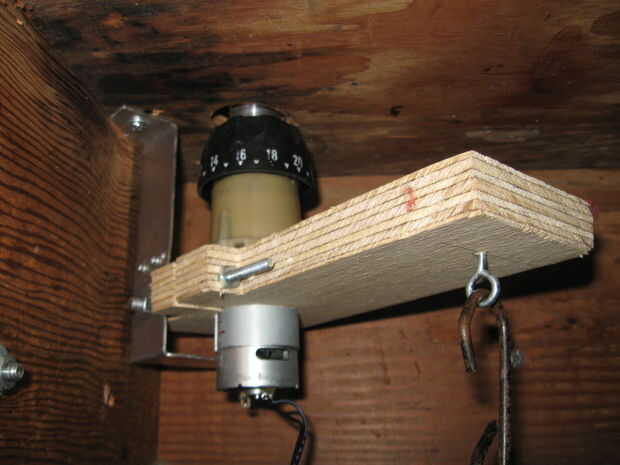

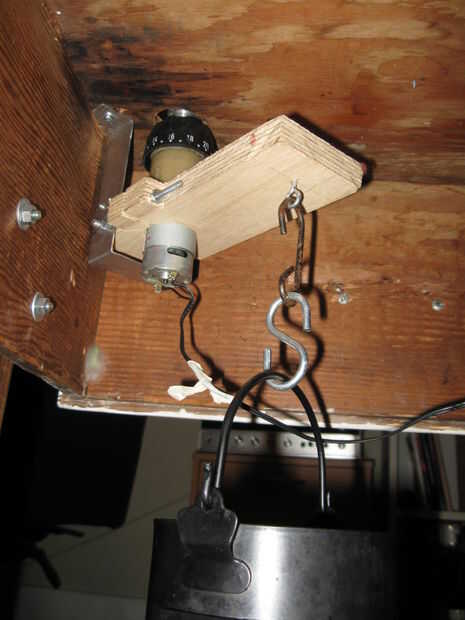

Mi actual sistema parece funcionar mucho mejor hasta el momento, aunque todavía necesita mejorar. Esta vez, el montaje del motor se monta y pivotea, un eje horizontal (ver foto 6 más abajo). Cuando la cantidad correcta de peso se cuelga del extremo de la pieza de madera, hace que la rueda motriz que se empujará contra el lado de la plataforma. Los cambios en el radio de la plataforma hará el montaje del motor girar un poco hacia arriba o hacia abajo, siempre manteniendo la rueda en buen contacto con la plataforma.
Pasos para hacer el montaje del motor de accionamiento:

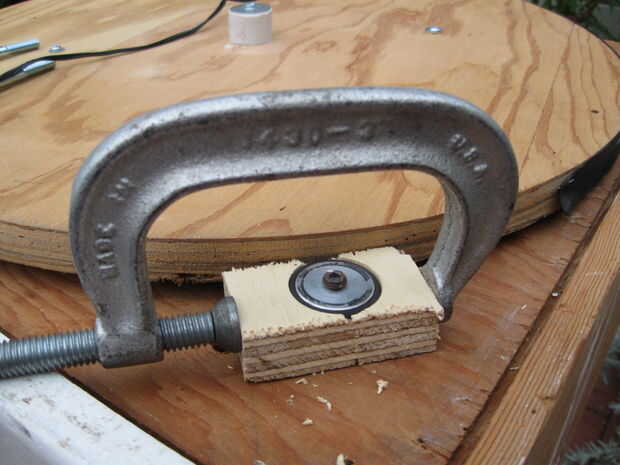

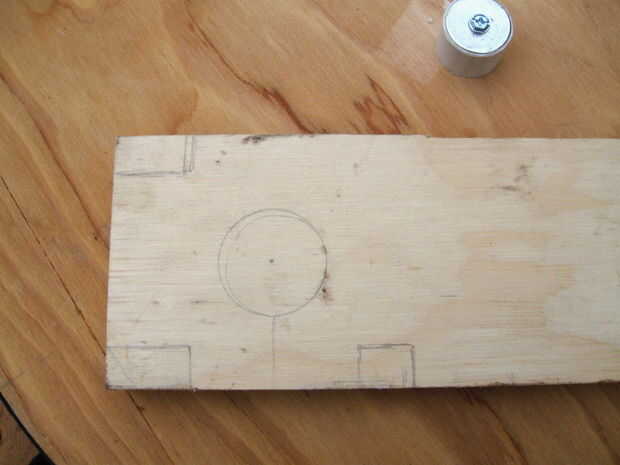

1. la parte central a este mecanismo es una abrazadera de madera contrachapada de 3/4 de pulgada (fotos 3 y 4). Primer esbozo de la forma de la pieza en lápiz. Para mi motor, hice el círculo grande 1 1/4 pulgadas de diámetro.
2. cortar el círculo de sujeción motor con una sierra y que corta el contorno con una sierra de mano.
3. Perfore el agujero para el tornillo de la abrazadera.
4. Perfore el agujero para el perno. Utilicé un 5/16" bits y mi eje es un 1/4" perno, que crea mucho juego. Yo se estar mejorando esto pronto mediante la adición de un cojinete en el mecanismo de bronce. Funciona por ahora.
5. hacer un soporte en U que sujeta el montaje a la caja de chapa de aluminio (no recomiendo este diseño y cambiará a un mejor diseño pronto). Es necesario averiguar primero cómo muy por debajo de la parte superior de la caja será el pivote y luego Taladre orificios en el soporte para los agujeros de pivote a esa distancia.
6. Atornille un tornillo de ojo pequeño en el extremo de la abrazadera, a la misma distancia desde el eje del motor como el punto de contacto de la rueda motriz de su pivote. Cuando usted cuelgue un peso desde el tornillo de ojo, actuará como una palanca, proporcionando la fuerza para mantener la rueda de arrastre empujada contra la plataforma.
7. montar el motor en la abrazadera junto con el soporte en U y pivote.

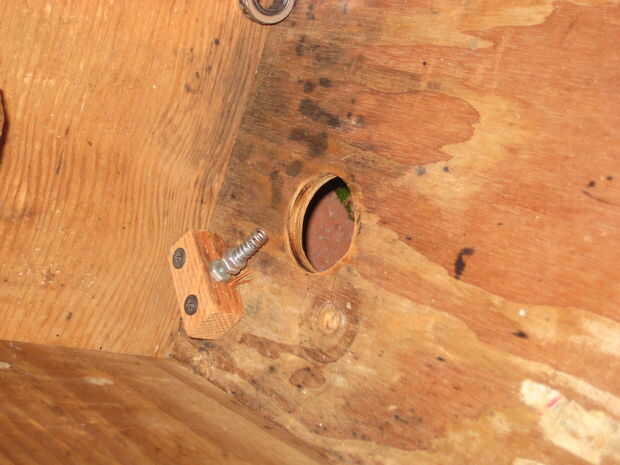

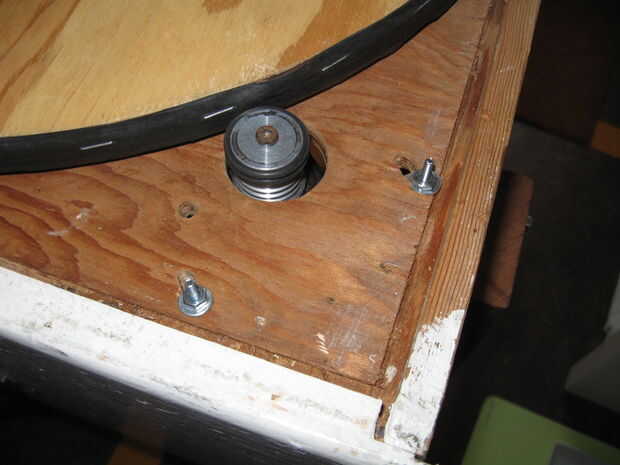

8. Inserte el disco de la rueda para arriba a través del agujero en la caja, desde el lado superior, fije el volante para el montaje del motor se bloquea en su lugar (ver foto más abajo de lo sujeta el volante).
9. desde abajo, con cuidado coloque el soporte en U en el lugar correcto y marque las ubicaciones en el cuadro donde estarán los agujeros a través.
10. Perfore los dos agujeros de montaje del soporte en U en la caja y sujete el soporte en U para la caja con tornillos y tuercas.
El problema con el diseño actual es demasiado juego en el pivote y en el soporte en U. Cuando la rueda motriz es la torsión, el soporte en U flexiona y hace eje de la unidad se incline fuera de eje. A pesar de ello, la plataforma gire bien.

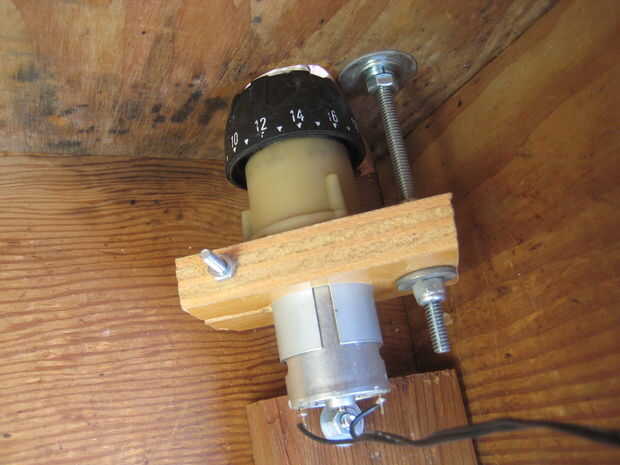

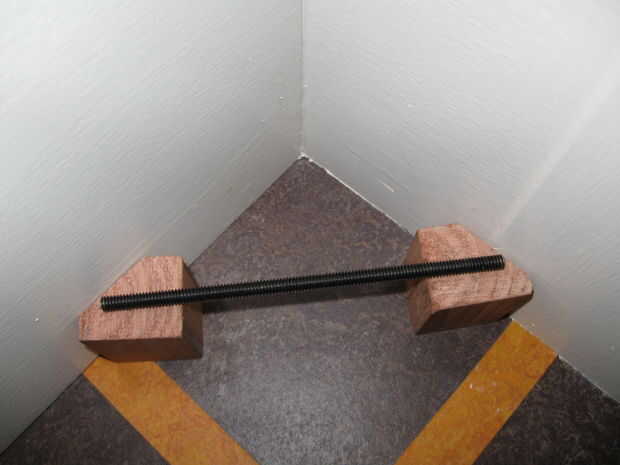

Ya he decidido en un nuevo diseño que debe ser más rígido que la abrazadera en U de chapa metálica. He corte dos bloques de madera que son como un cubo con un lado en 45 grados de ángulo (ver la última foto abajo). Hice estos cortes diagonales por trazar una línea con lápiz y con Sierra de mano. Un método más exacto hubiera sido utilizar una caja de ingletes, como esta hechas por herramientas de artesano. Estos bloques se atornilla en el lado de la caja y el pivote se llevó a cabo y suspendido entre los dos bloques.
