Paso 7: Sensor de sol
La estructura está hecha de chapa de aluminio. Muchos otros materiales podrían utilizarse, siempre y cuando los fototransistores están dispuestas como se describe.

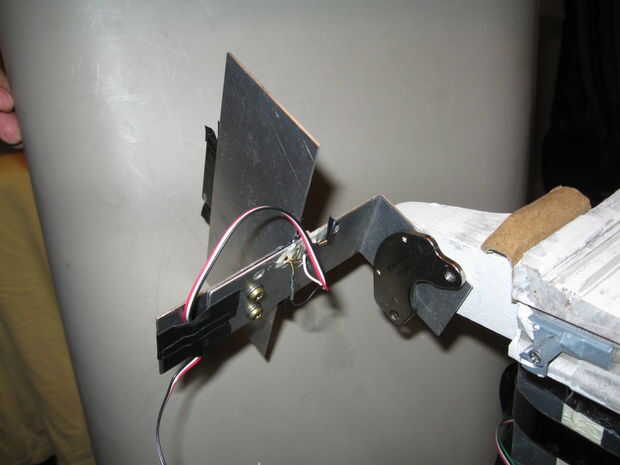

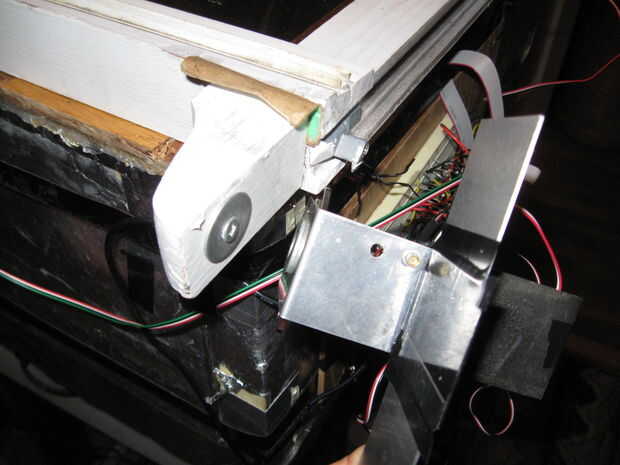

Pieza 1 tiene dos funciones: para sostener los dos fototransistores y montar el sensor entero en el horno solar. Las otras dos piezas crean la partición entre dos fototransistores.

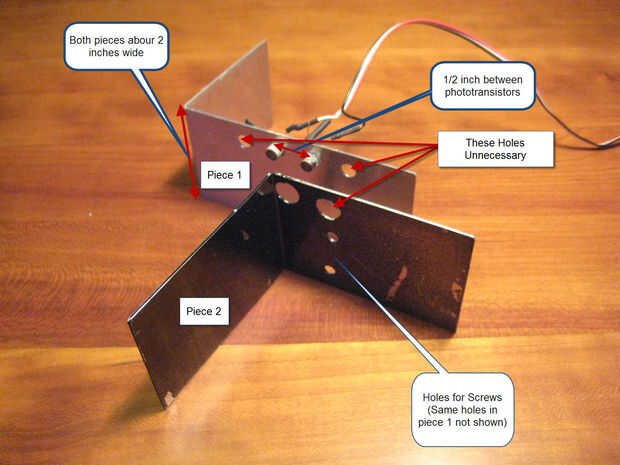

1. Haga dos orificios en la pieza 1 del tamaño de los fototransistores, 1/2 pulgada aparte, como se muestra en la primera foto.
2. hacer un 90 grados doblar en pieza 1 (Foto 1)
3. doble la pieza 2 tal que la partición es aproximadamente 2 pulgadas de alto.

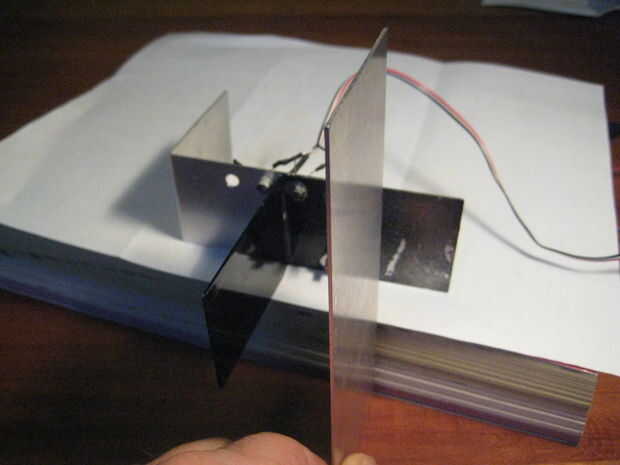

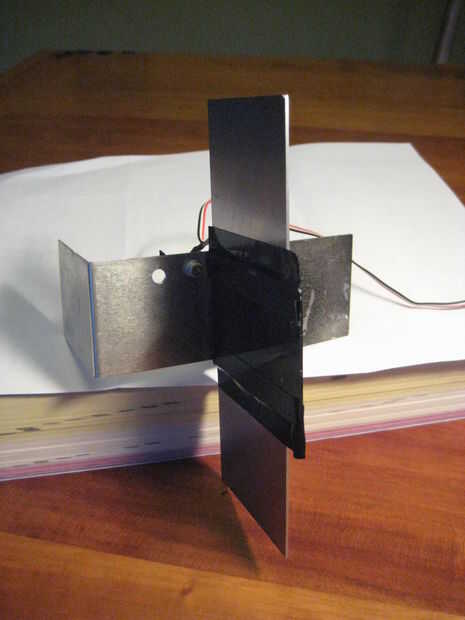

4. Coloque la partición por lo que es exactamente entre los dos orificios en la pieza 1 y marque la ubicación del agujero adecuado en la pieza 2. Perfore un agujero en la pieza 2 en este lugar que es más grande que el fototransistor.

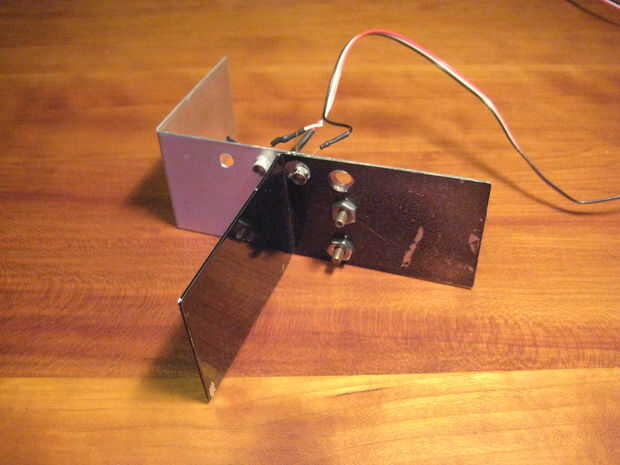

5. dos piezas 1 y 2 junto con la partición en el lugar correcto de la cinta y haga un par de agujeros a través de dos piezas, como se muestra en las fotos 1 y 2.
Una vez que estés seguro de que las dos piezas se atornille adecuadamente, es hora de pegar los fototransistores en el lugar.
6. en primer lugar, identificar el colector y el emisor de cada transistor y marcar de alguna manera. Se puede ver un diagrama de estos conductores en este enlace. Se verá que, cuando se mira en la parte posterior de cada transistor, el emisor es el plomo primero hacia la derecha de la ficha y el colector es el tercero. La segunda es la base y no es necesario en este circuito.

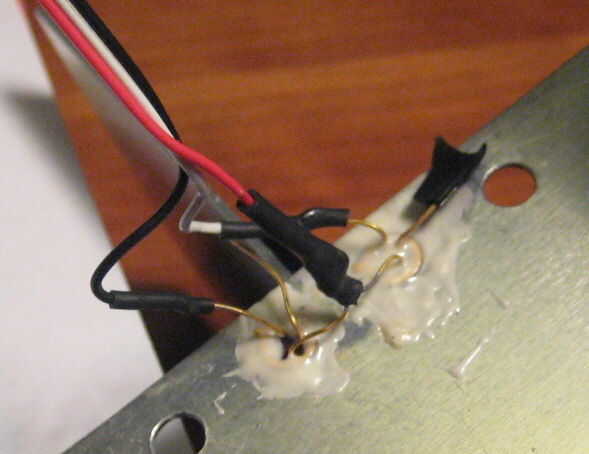

Pegue los dos fototransistores en pieza 1 con epoxy, como se muestra en todas las fotos de tres. La pestaña en la parte posterior de cada transistor puede estar cubierta con el pegamento, razón por la cual debe identificar los conductores de antemano.
7. una vez seco el epoxy, soldar los cables al cable de 3 conductores como se muestra. en mi circuito de los colectores de ambos transistores conectan el cable rojo, mientras que cada emisor se conecta a un cable separado.

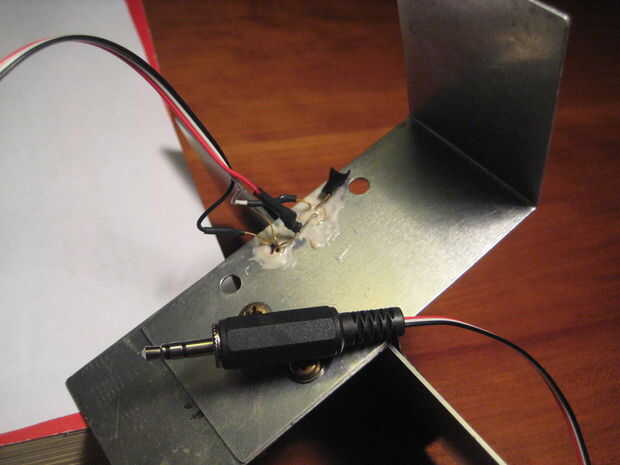

8. soldar los otros extremos del cable a la clavija 3 conductores como se muestra.
El circuito de
Cada transistor tiene el colector conectado a + 5V de la placa Arduino y el emisor conectado a tierra a través de un resistor de 100 ohm. La salida del sensor es de la parte superior de la resistencia, y este cable de cada uno de los dos transistores se conecta a una entrada de Arduino analógica (véase el paso 9 para el diagrama del circuito)
