Paso 3: Error de escala

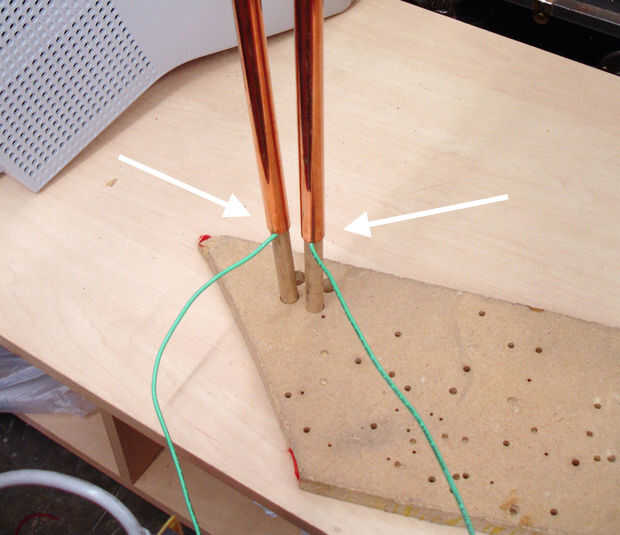

He construido la escalera utilizando clavijas de madera y tubería de cobre. La separación de la tubería, la altura de la Junta, la propagación en la parte superior eran todo delicado y demasiado crítico. Sólo podría conseguir el arco para ir hasta cerca de 4 pulgadas y la mayoría de las veces el arco me alojé donde la tubería estaba más cercano. No me impresionó. Después de hacer un poco de investigación en línea, encontré que:
Una escalera Jacob trabaja en el principio de que el aire ionizado en el arco es una resistencia más baja que el aire alrededor de él y calentado se levanta aire. El arco se pulsa en el punto más bajo voltaje de avería - el pequeño espacio en la parte inferior. Se levanta el plasma caliente e incluso cuando es una pulgada o más de ancho es un camino más fácil para la corriente a seguir. Finalmente, la brecha llega a ser demasiado ancha, el arco se apaga y se restablece en la parte inferior.
La distancia entre los electrodos en la parte inferior de la escalera de Jacob puede ser crítica. Demasiado ancho y el arco no huelga y demasiado estrecho y no hace todo el camino a la cima. La tensión más baja hace la brecha aún más crítico. He encontrado una leve mejora que va a trabajar. Es simplemente un tercer electrodo colocado entre el ataque en la parte inferior de la uve. Está conectado a uno de los electrodos principales a través de dos resistencias de alto voltaje de ohmios de 1M.
Cuando se produce un arco, ocurre lo siguiente... El voltaje en el electrodo central flota el potencial del electrodo que está conectado a través de las resistencias. Es fácil para un arco saltar la distancia corta del otro electrodo a la media. Cuando un arco ha golpeado y hay flujo de corriente, el voltaje en el electrodo central vuela para arriba debido al valor de alta resistencia. La combinación de alto voltaje en el electrodo central y el camino ionizado hace el arco huelga a través de todo el camino.
Que todo sonaba demasiado complicado para el tiempo que quería pasar por lo que opté por plan B....
