Paso 4: Desoldar partes de PCB, cables de extensión

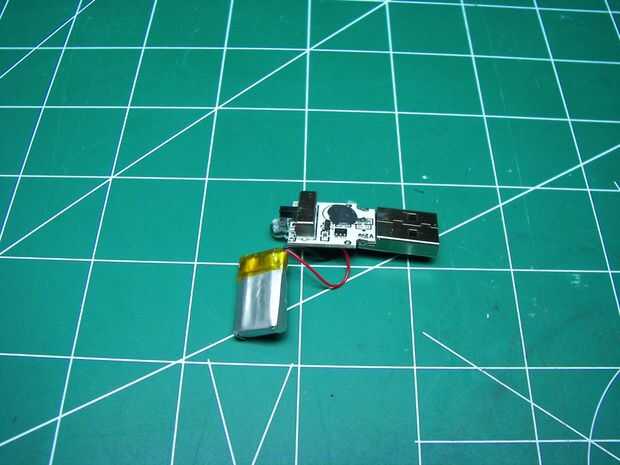

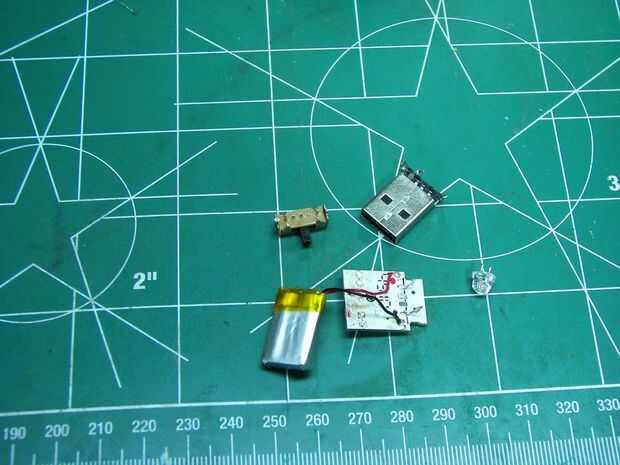

1) la batería
2) puerto USB fuente de alimentación de carga
3) LED
4) interruptor de posición 3
Son para desoldar de la placa todo menos la batería - sólo deje en su lugar y no meterse con él.

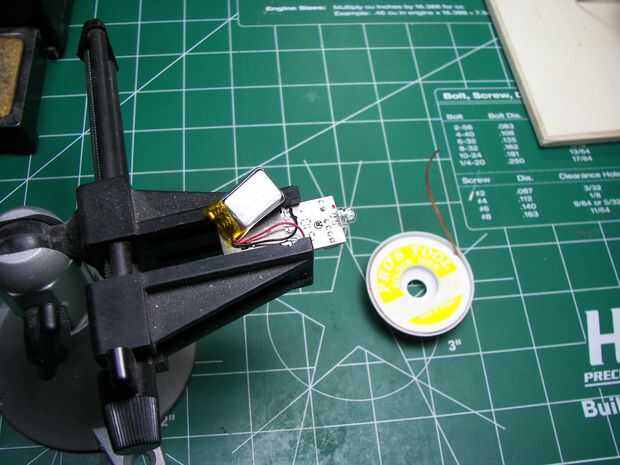

Tiempo de confesión: me chupo a desoldar. Siempre tardo más de lo que debe y grabar todo, incluso mis dedos
La buena noticia, incluso un trabajo de hack como hago normalmente no mató a las piezas de montaje en superficie en el PCB. Así que Tómese su tiempo y sacar los componentes. Marca en el tablero de la conexión de más tierra para el puerto USB y LED, generalmente pongo un punto rojo sharpie junto a la conexión correcta.
En la toma USB, hay cuatro conexiones soldadas. Los dos fuera de unos son las conexiones de alimentación, con el positivo uno al lado del cable rojo para la batería.

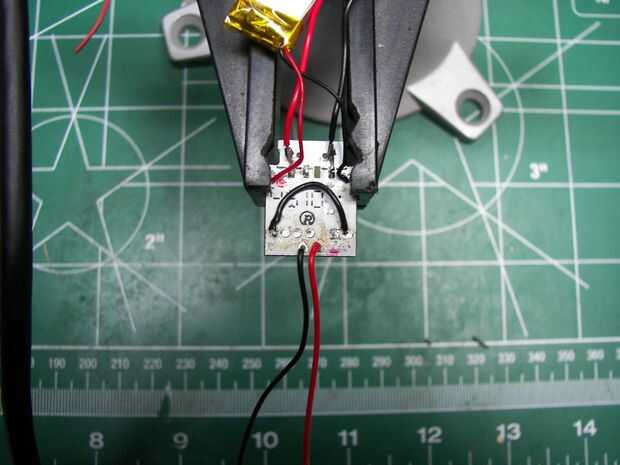

Una vez retirado todo, necesita de la soldadura en un puente en las conexiones de la cubierta de interruptor. El caso de interruptor se utiliza como una conexión a tierra, es soldado en a ambos lados de la Junta y desoldar una vez usted necesita ejecutar un puente de una a la otra - ver el cuadro final en este paso. Me tomó un tiempo para averiguar que uno.
Mientras que el soldador esté caliente, la soldadura en los cables de extensión para los tres componentes que quitó. Usted sólo necesita un poco de rastras para cada uno, y delgado (26 a 30awg) es bueno.
Un rojo y negro para el LED
Un rojo y negro para el socket del USB
Tres cables del interruptor. -el centro y dos fuera de pernos son los que importan.
