Paso 5: Construir el circuito

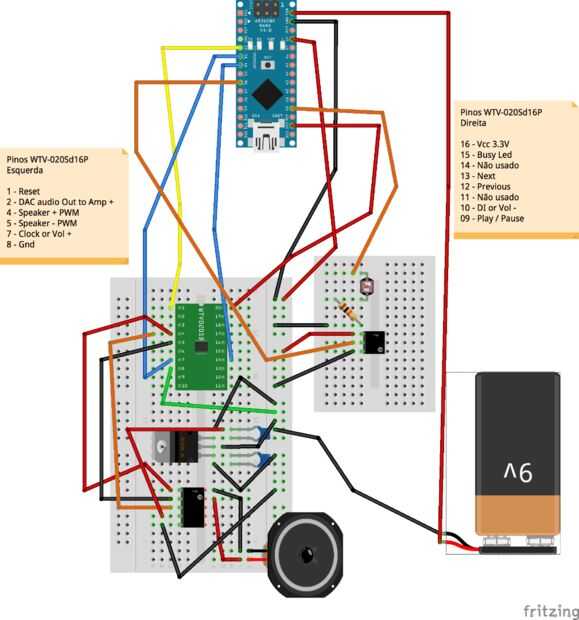

Bueno, este es un gran paso. Por favor consulte el diagrama de Fritzing para más detalles. Para descargar la herramienta de Fritzing para circuitos, ir a: http://fritzing.org/home/
Básicamente me enganchado el reproductor de wav, sensor PIR y luz sensor para arduino, el amplificador de sonido para el reproductor de wav y el altavoz al amplificador. También adaptó una batería 2AA interruptor de encendido para una batería de 9V y utiliza como fuente de energía única. Para lo que tenía que hacer un circuito rectificador de voltaje pequeño, bajar los 9V a 5V para alimentar el amplificador (voltaje máximo soportado 6V). El arduino maneja 9V por defecto.
Todo listo para el siguiente paso.
