Paso 5: Montar todos los componentes (estructuras y componentes electrónicos)

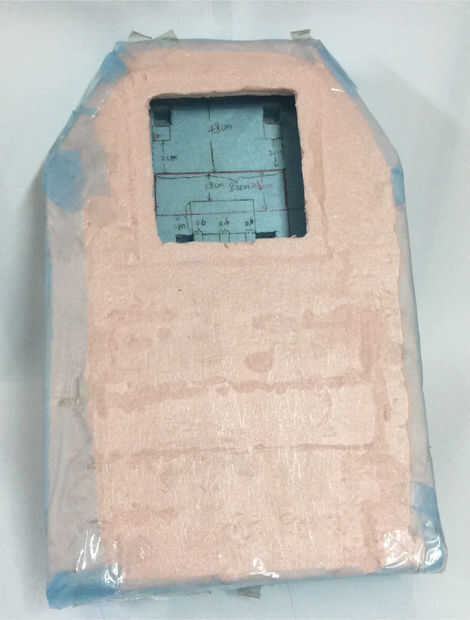

1. hacer el gasbag
- Cortar la capa de lluvia para que sea una cierta forma, como se muestra en la figura. (Hay un agujero 17,5 cm x 8,0 cm en el centro) Se utiliza para hacer la bolsa de gas.
2. construir el marco principal
- Pegar los componentes hechos en el paso anterior juntos para crear el marco principal del aerodeslizador.

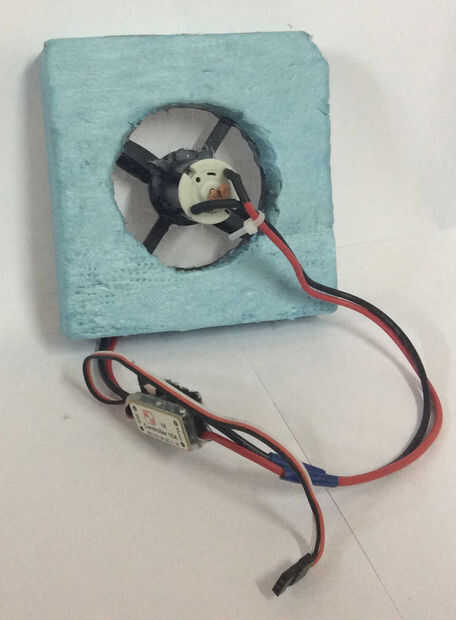

3. pegar los motores
- El ventilador de elevación para el tablero plástico de la base del palillo para él.
- Pega el ventilador de elevación para la placa base. Soldar el cable del ventilador de elevación y ventilador empujando juntos.
- Pega el ventilador empujando a la estructura de plástico para ventilador de empuje.

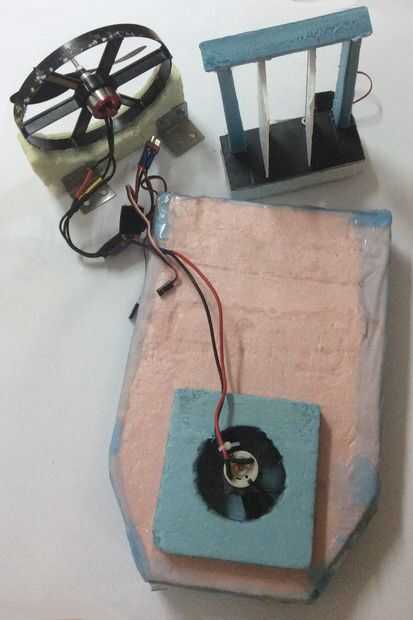

4. pegar el servo
- Montar y pegan el marco del timón y el timón.
- Conectar con el servo
- Pegar el marco y el servo en la base y hacerla moverse suavemente.

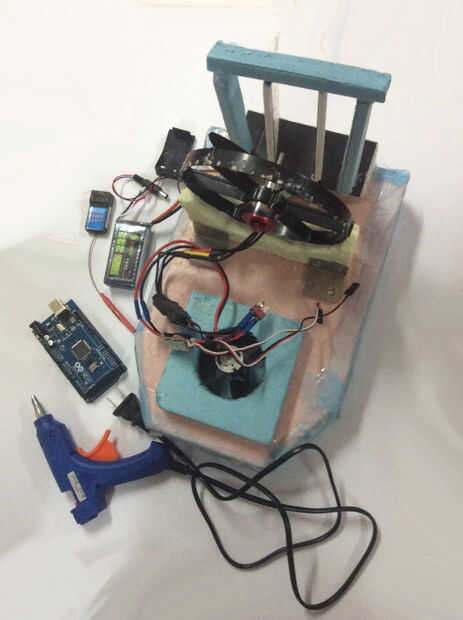

5. pegar de otros componentes electrónicos
- Pegar la placa de Arduino Mega para la placa base del aerodeslizador.
- Palillo de la batería de 9V y el receptor a la placa base como se muestra en la imagen.
- Stick el 11.1V batería a la placa base.
6. construir el circuito
- Paralelo a la línea de alimentación de los motores para que sea posible conectarse a una batería.
- Utilice cable de Dupont para conectar todos los componentes eléctricos entre sí. (receptor, placa de arduino, empujando ventilador, ventilador, regulador eléctrico de elevación).
- Conectar los motores a la batería 11,1 V.
- Conecte la placa Arduino a la batería de 9 V.
El montaje del aerodeslizador se acaba entonces.
