Paso 2: Paso 2: la Base

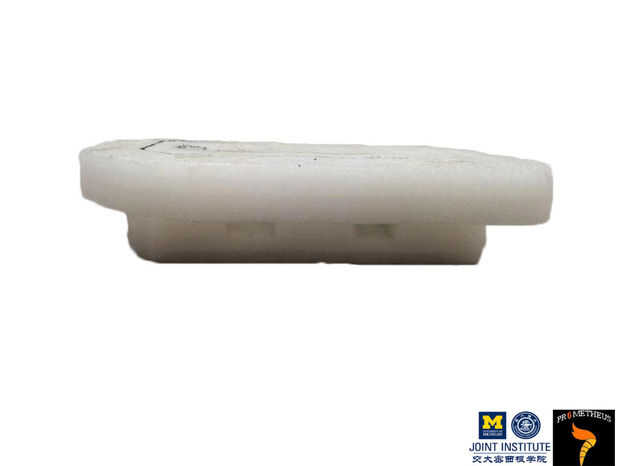

Figura 23:
Vista frontal y vista lateral de la Base

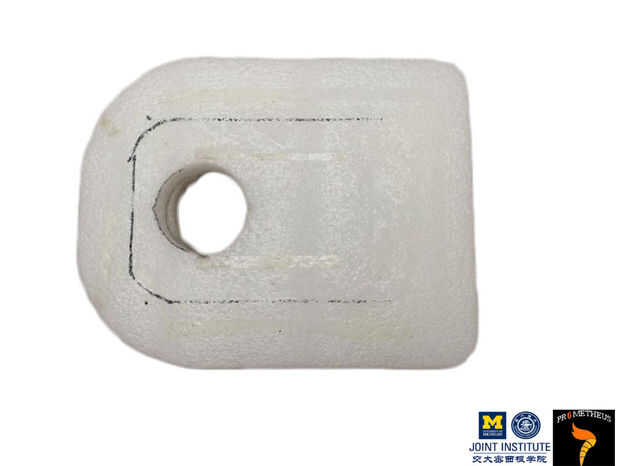

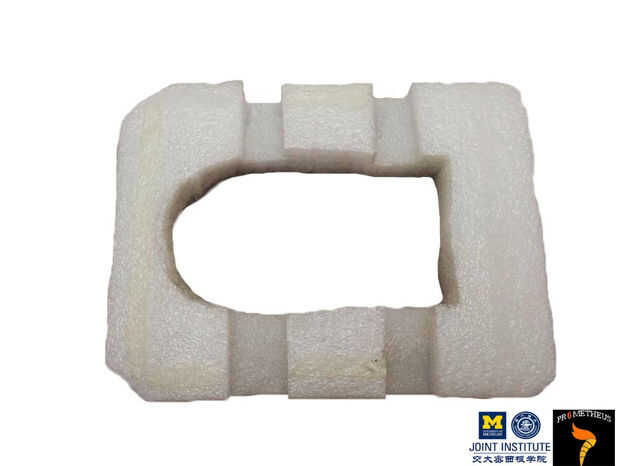

Figura 24: La primera capa de la Base Figura 25: la segunda capa de la Base
La base de nuestro aerodeslizador fue compuesto por el tablero y el aire partir del conducto, que se realizaron de forma EPE. Placas de espuma EPE fueron lo suficientemente ligero como para ser levantado por los motores que hemos elegido. Como se ve en la Figura 24, la junta superior fue 23 cm * 28 cm, con un agujero con un radio de 3,5 cm y 5cm del borde delantero del centro. En la figura 25, la segunda capa trabajó como aire partir del conducto para dirigir el aire en falda. Su anillo externo era 17 cm * 22 cm y era su anillo interior 8 cm * 16 cm, con 4 salidas de aire de un centímetro de altura, simétricamente distribuidas alrededor del anillo. A continuación, combinar dos tablas con pegamento como se ve en la Figura 23.
