Paso 17: Instalación de deslizamiento de cajones
Dos piezas de soporte de la guía son necesarios en el lado derecho porque tengo una pieza de moldura de la pared en el lado derecho de mi aplicación que necesitaba para despejar. Usted puede tener una aplicación diferente y puede modificar sus montajes de deslizamientos.
4 Guía de RGS1 derecho apoyar 20 ½ x 1 ½
4 manual de derecho de la RGS2 apoyo 24 ¼ x 1 ½
1 guía de LGS izquierda apoyo 24 x 1 ½

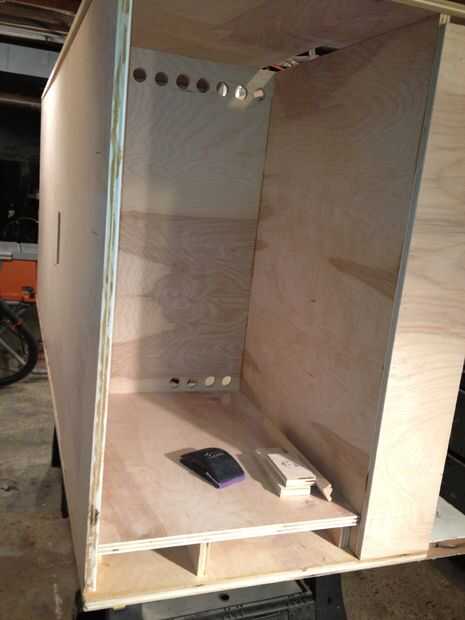

-A partir de la apertura de componente de lado izquierdo, cortar 2 bloques de la plantilla a la altura que la parte inferior de la plataforma del componente, como se muestra en la siguiente imagen. A partir del lado izquierdo, apoye la pieza "LGS" en los bloques de la plantilla y marque una línea a lo largo de la parte superior de la pieza "LGS" para mantener su posición. Con un deslizamiento crudo, hacer lo mismo a la derecha del componente de apertura para marcar una línea en la parte superior del deslizamiento. Las 2 glide alturas deben ser a la misma altura ahora con respecto a la parte inferior de abertura de componente.
-En la prensa del taladro o Banco de trabajo, taladro contador hundido agujeros en la pieza "LGS" para fijar el espacio de la componente de lado izquierdo. Fije a la guía de cajón "LGS". Eliminar el deslizamiento del cajón. Coloque el "LGS" en el interior Gabinete debajo de la línea de la izquierda. Fije el deslizamiento del cajón otra vez.
-Fijar el cajón se deslizan en el interior borde por debajo de la línea de la derecha. Deslicen dentro de las piezas de ambas guías. Medida interior ancho para comprobar que el cajón inferior medida es buena.
-Para los cajones de la puerta derecha, la derecha utilizará las piezas "RGS1" y "RGS2". Configurar las dos piezas como se muestra en el dibujo superior. Marque las piezas donde se reúnen para que ellos se alinean juntos. La idea es que las 2 piezas son necesarios para conseguir alrededor de la pieza "HSB". Se acumulará un montaje con las piezas "RGS1" y "RGS2" y el deslizamiento del cajón. Se fije el conjunto al gabinete del gabinete exterior más adecuado. Esto hace más fácil conseguir la pieza sin tener que trabajar en el espacio estrecho de 11"...
-En el taladro de columna o Banco de trabajo:
a) taladros para fijar el cajón se deslizan a "RGS2".
b) deslizamiento de cajón quitar de "RGS2" y taladro hundido contra agujeros en la pieza "RGS2" para sujetar a la pieza "RGS1".
-repetir una) a través de b) para las otras 3 partes.
-Hacer 2 pedazo de plantilla para cada altura como se muestra en la imagen siguiente. Con el cajón derecho Asamblea se deslizan todos juntos, descansar cada uno en la parte superior las piezas de la plantilla a la altura exacta que desee. Marque una línea dentro del gabinete. Haga unos pequeños agujeros a través de la pared justo debajo de las líneas. Ir al gabinete justo fuera y agujeros avellanados.
-Asamblea del deslizamiento del cajón resto en las guías de plantilla. Fíjelos con tornillos desde el exterior.
-Repita para los 3 restantes cajón se deslizan asambleas.
-Cuando esto se ve bien, quite todos los módulos deslizan cajón 4.
-Configurar las plantillas de la izquierda y marque la parte superior de los deslizadores. Coloque el cajón se deslizan en el interior borde por debajo de la línea de la derecha.
-Vuelva a colocar conjuntos de deslizamiento del cajón derecho. Deslicen dentro de partes de dos guías a todos 8 deslizamientos. Medida interior ancho para comprobar que las medidas del cajón son buenas.
