HTPC en un caso G4 Quicksilver (4 / 6 paso)

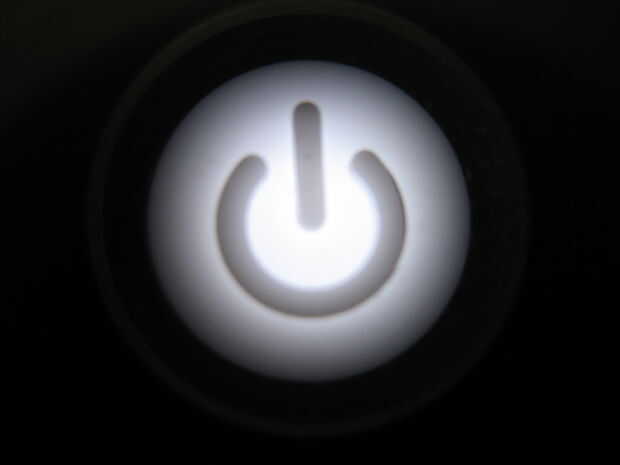

Paso 4: El botón de encendido y luz de encendido

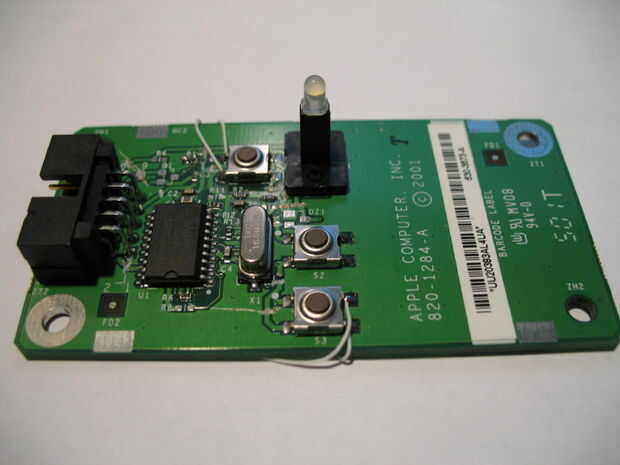

Para el caso del interruptor y luz, tuve que desechar todos los circuitos en el tablero asociado. Intenté probar los pines de salida con mi multímetro, pero no tuvo suerte. Pensé que debe convertir todo en digital antes de enviarla a la placa lógica.

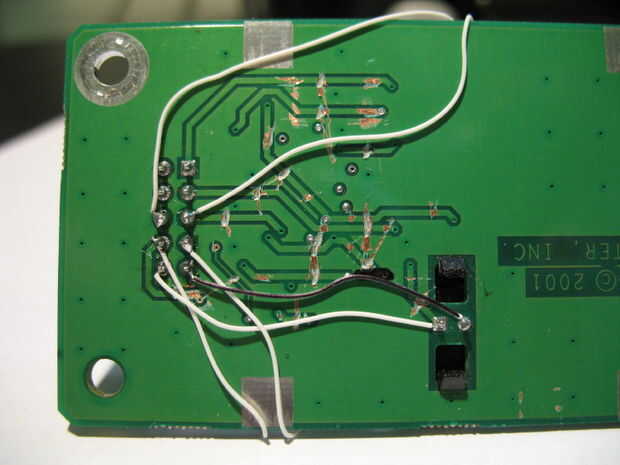

Terminé sólo al azar rayar una rotura en los viejos caminos. No tiene que ser bonito, ya que la Junta se oculta.

Luego soldar cable desde el conector a los componentes utilizaría (botón de encendido, botones de reset y LED de alimentación).

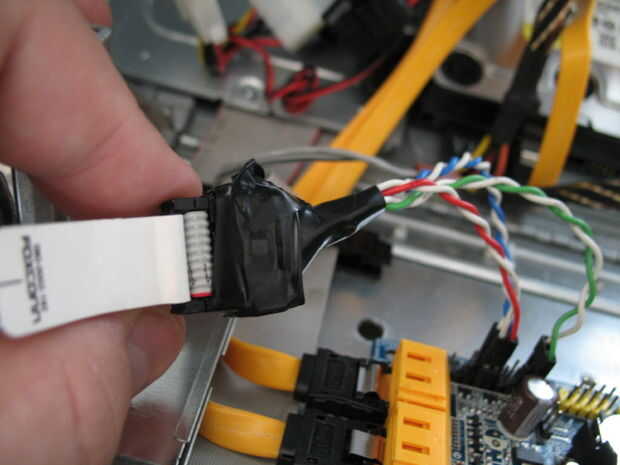

Ahora, para llegar la señal a la placa base que necesitaba llegar desde el cable de la cinta original a algo que realmente se pudo conectar con mi motherboard. Desoldar el viejo conector de la placa original de la lógica, luego soldar algunos cables y conectores de scavanged a la parte trasera. De esa manera pude solo enchufo como haría normalmente.

La mejor manera de entender esto es ver las fotos.
