Paso 2: Dibujar la plantilla
Coloque la hoja de madera contrachapada.
Dibuja un eje de la Junta, 150cm de largo 24cm desde el borde del borde más largo de la madera contrachapada (esto Asegúrese de que el grano de la capa exterior de madera se ejecuta en la dirección correcta).
Este eje es la marca más importante de referencia para las mediciones posteriores, así que asegúrese de que está muy claro.
Marcar claramente la width(28cm) de la cola en un extremo (14cm cada lado de la línea central).
Marca claramente el punto más ancho (48cm de ancho, 24cm cada lado de la línea de centro) de la Junta (medida de la cola este set +-95-100cm de la cola).
Dibujar un lado de la plantilla de conexión de la cola, punto amplia y nariz en una curva que fluye agradable, utilizar un pedazo flexible de madera para obtener una curva suave.
Para asegurar que la Junta sea simétrica ahora puede concederse más offset puntos y la transferencia al otro lado de la línea central para crear una imagen de espejo.

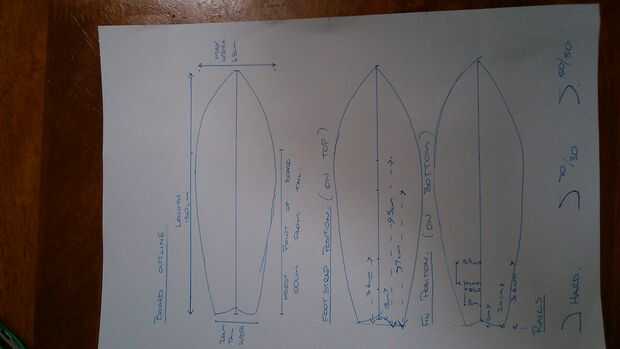

Marque las ubicaciones de la aleta según foto adjunta.
Marque los orificios de montaje de correa de pie según la foto atada
