Paso 3: montaje

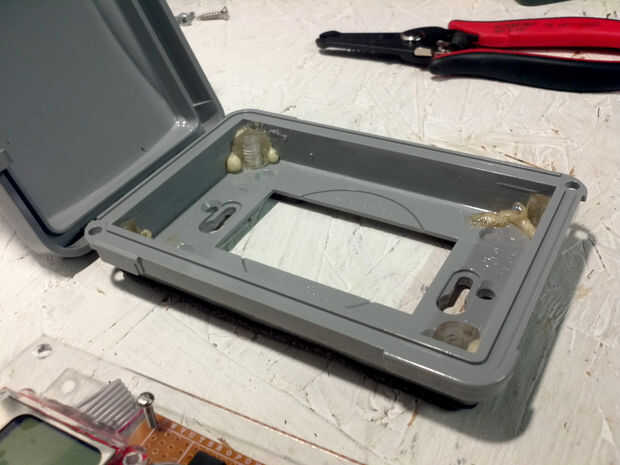

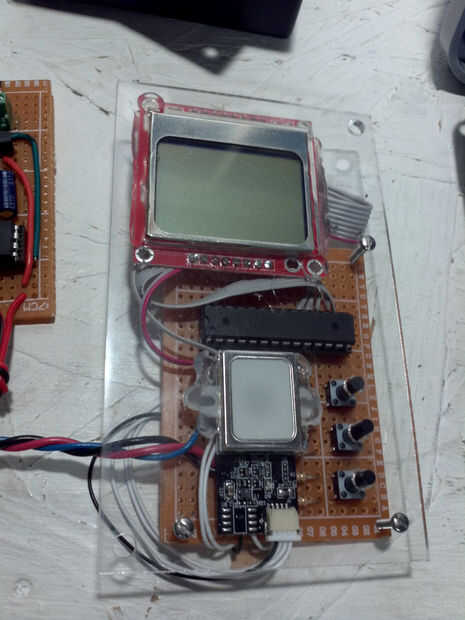

Usé esta caja resistente a la intemperie como contenedor para el panel de control en el exterior del garaje. Corté un pedazo de acrílico para encajar en el interior de la caja. Puede utilizar cualquier material razonablemente rígida - fui con acrílico porque podía cortar precisamente con un cortador láser y parece jefe. Cortar agujeros en el acrílico para los botones, el LCD y el FPS, así como los agujeros para tornillos mantener la protoboard y hacer posible quitar en caso de que quiero reprogramar el chip con los menús incluso más frescas. Corte algunos separadores de acrílico, roscados de agujeros para tornillos y había pegado con pegamento del gorila en la caja de salida. Utilizar pegamento caliente para fijar el FPS y el LED en el panel de control, pero una persona menos imprudente y perezosa podría utilizar tornillos más pequeños.

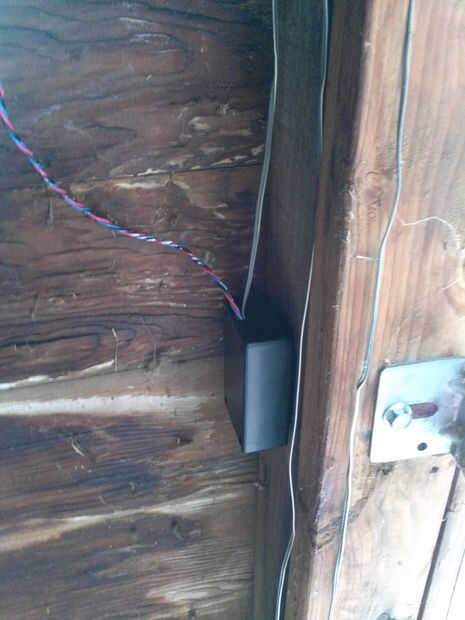

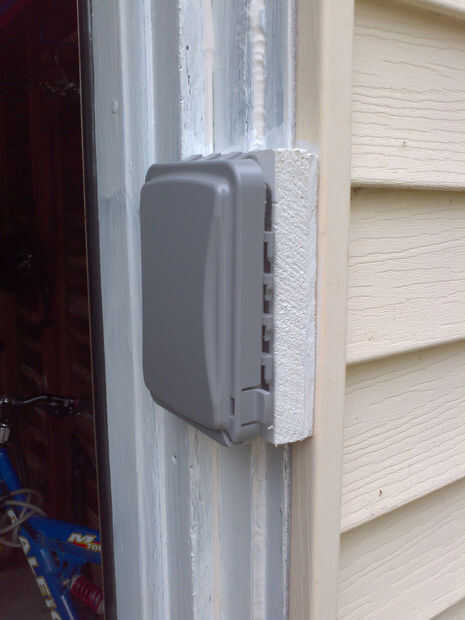

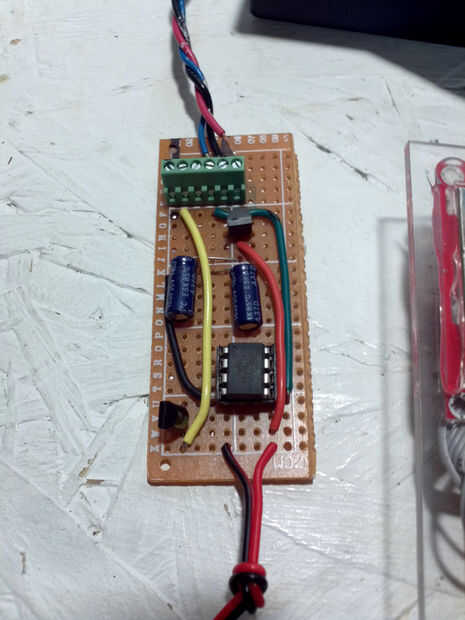

Pienso montar la caja de salida en el exterior de mi garaje después de taladrar un agujero de 1/2" en el marco de la puerta y roscado 3 conectar los cables a través. Pegué el tablero del ATTiny dentro de una caja de pequeño proyecto que os adjunto en el interior del marco de la puerta utilizando alguna cinta de gancho y lazo (por ejemplo Velcro). Había atornillado los 3 cables desde el panel de control en los lugares adecuados en el bloque de terminales en el tablero ATTiny, así como dos cables de terminales de botón del motor de puerta de garaje puerta hacia el colector y el emisor del transistor. Salí del mente-numbingly primitivo botón cableado en paralelo al motor puerta garaje así que todavía puedo usarlo cuando estoy dentro del garaje.
