Paso 3: Diseño de los brazos
![]()
![]()
![]()

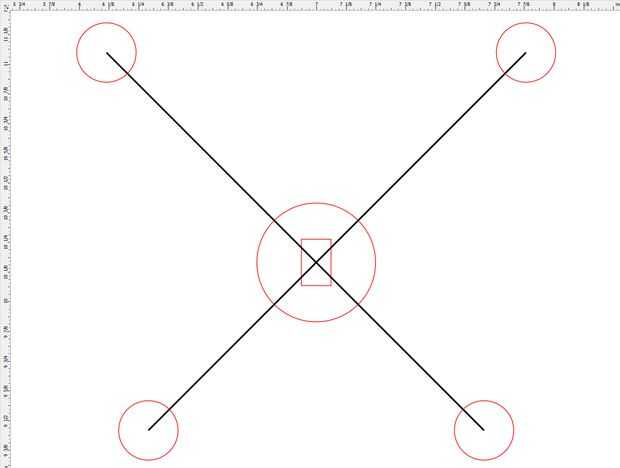

Los brazos consisten en un círculo central con cuatro círculos exteriores conectado por los brazos más delgados. El círculo central es 0.5" de diámetro y los círculos externos son 0,25" de diámetro. Para maximizar la vista del huevo, hacer los brazos delanteros más cortos que los brazos posteriores. Dibujar dos líneas perpendiculares que son de una longitud total de 2,25 pulgadas, sesgado por lo que los brazos delanteros son 1" de largo. Centro de los círculos exteriores en el extremo de cada brazo. Añadir un 0.125" por 0,2" ranura en el centro del centro del círculo.

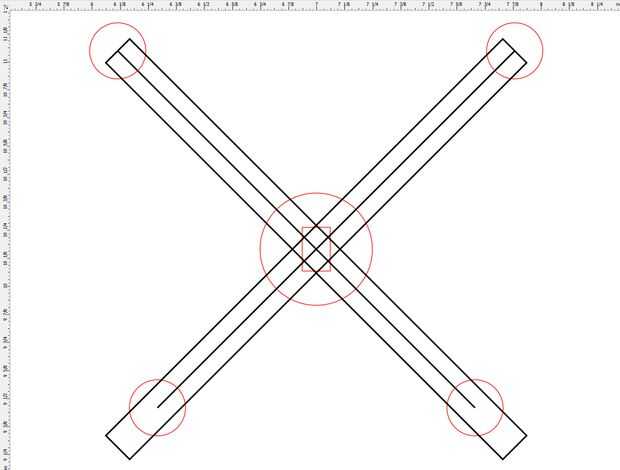

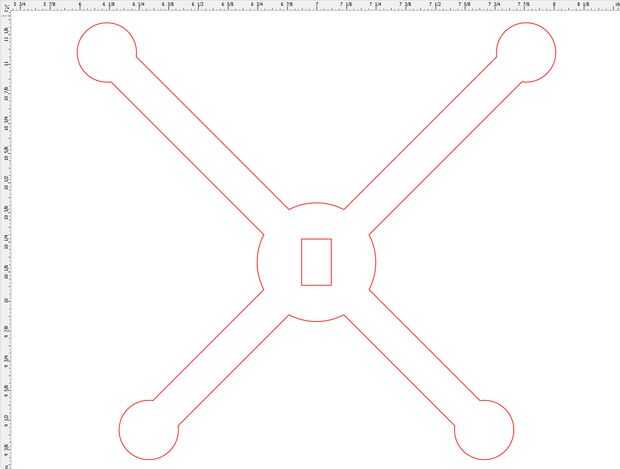

Para hacer los brazos dibujar dos rectángulos de referencia que son 0,15" de ancho y 2.5" de largo sobre las líneas de brazo. Finalmente, con la herramienta Virtual segmento eliminar eliminar los segmentos de línea y establece todos los restantes segmentos de línea en rojo con una anchura de línea de rayita.
