Paso 9: Programa de la placa
chipKIT utiliza MPIDE programar sus consejos. En primer lugar, si no lo has hecho, instalar MPIDE desde chipkit.net
Descargar las librerías necesarias y MPIDE proyecto anterior.
Asegúrese de que usted arranque MPIDE y ciérrela antes de continuar. Ahora, ir a la carpeta documentos/mpide y si allí no es una carpeta allí, crear una carpeta llamada bibliotecas. Copiar el contenido de la carpeta de bibliotecas en el archivo zip en esta carpeta. * Usted debe reiniciar MPIDE después de copiar en los archivos de la biblioteca para que pueda reconocerlos * esta carpeta contiene una biblioteca de Arduino de sensor capacitivo (que se encuentra en http://playground.arduino.cc/Main/CapacitiveSenso... que ha sido adaptado para trabajar con un PIC32, así como las bibliotecas de 1Sheeld adaptadas para trabajar con un PIC32.
Luego copiar toda la carpeta HumanJukebox desde el archivo zip a la carpeta mpide y abra el archivo de dibujo .pde en MPIDE.
Desde este punto todo debe tienes que hacer es subir el archivo de dibujo al dispositivo chipKIT enchufar el cable USB, seleccionar la Junta Directiva y el puerto serie (bajo herramientas MPIDE) y haciendo clic en upload.

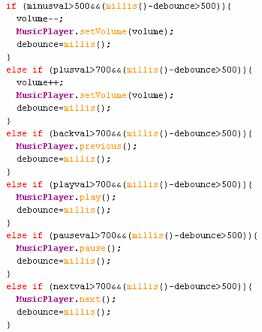

* Nota * Si usted utiliza valores de resistencia diferentes, probablemente tendrás que ajustar la sensibilidad de las funciones de táctil capacitiva. Usted puede hacer esto cambiando la "si (___val > 700)" líneas en el archivo de dibujo. Reducir el valor hace que sea más sensible (para valores de resistencia más bajos). Puede comprobar qué valores están saliendo realmente por los valores del serie monitor de la impresión. Deberás hacer esto mientras que el OneSheeld está apagado.

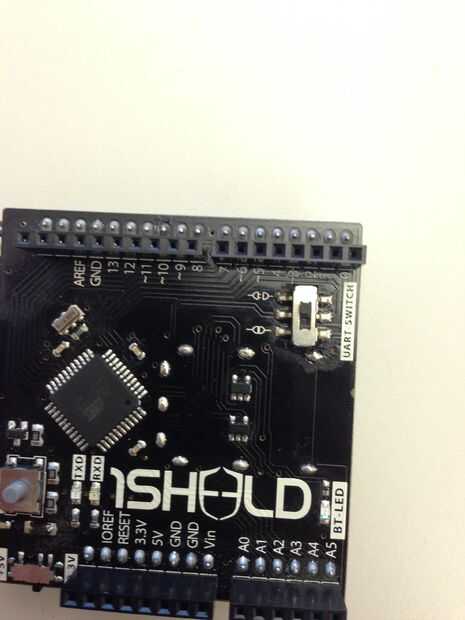

También es importante que si tienes un 1Sheeld más viejo, que cambiar el interruptor de UART en desacoplada antes de programar y luego encender cuando ha terminado.
