Human Jukebox (7 / 10 paso)

Paso 7: Alambre para arriba de las teclas (continuadas)

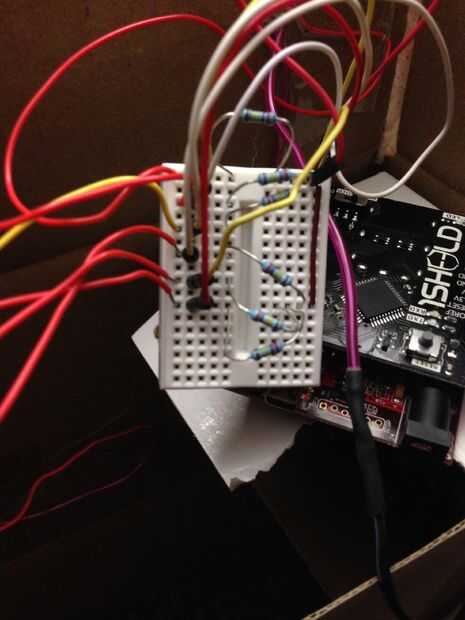

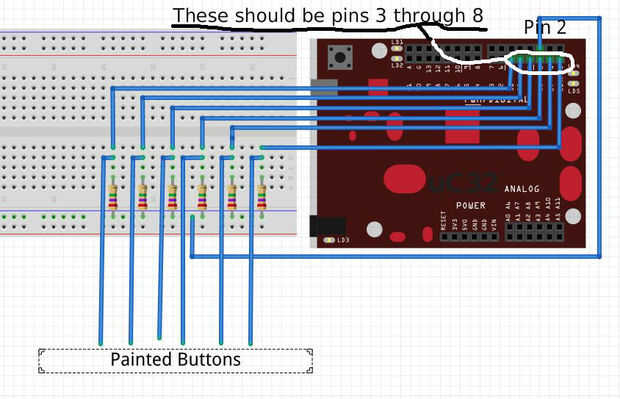

Porque el 1Sheeld sólo tiene una fila de conectores, se recomienda utilizar pernos de 3 a 8 como lo hicimos en nuestra imagen (en lugar de pernos diagrama 26 a 31 en el Fritzing, lo sentimos por la confusión!).

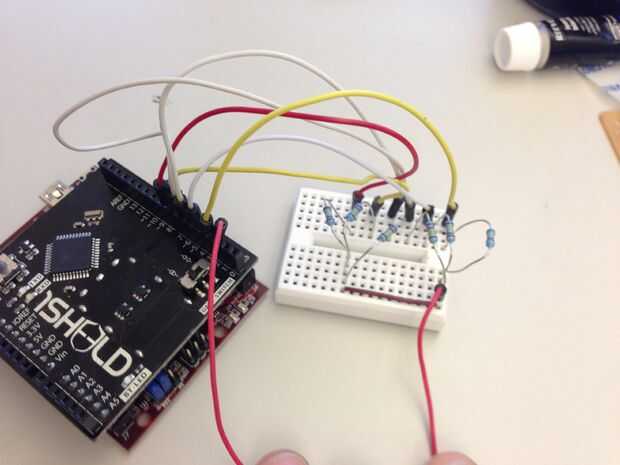

Luego conectar los botones en el tablero en orden! Para esta demostración fue nuestro diseño

PIN 3: Menos volumen

Pin 4: nuevo

Pin 5: jugar

PIN 6: pausa

PIN 7: siguiente

Pin 8: Más volumen

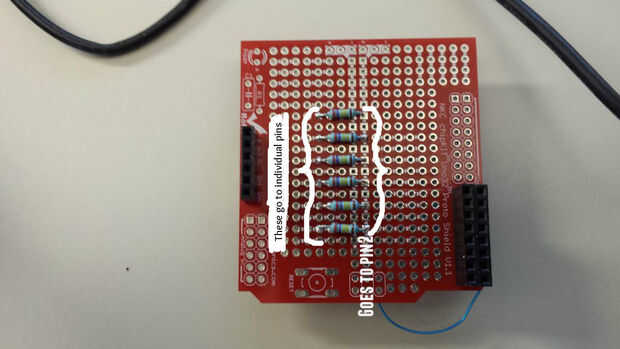

(Opcional) Si eres bueno en soldadura y tech savvy: nosotros hicimos un escudo (última foto) para garantizar las resistencias mejor porque no quieren "lados del perno microcontrolador" de las resistencias al tacto!
