Paso 2: Medición de humedad de suelo capacitiva: pruebas de campo
Para la prueba de campo, necesitamos lo siguiente:
Lista de materiales:
- 2 piezas de PCB ca, 12 x 7 cm (o el otro tamaño si tienes)
- 2 bolsas de zip de > 12 x > 7 cm
- pinzas 2 cocodrilo (o un cable de la soldadura)
- 1 x HCT14
- 1 x 2M 2 resistencia
- cables de
- pequeño protoboard
- Arduino
- Laptop o LCD

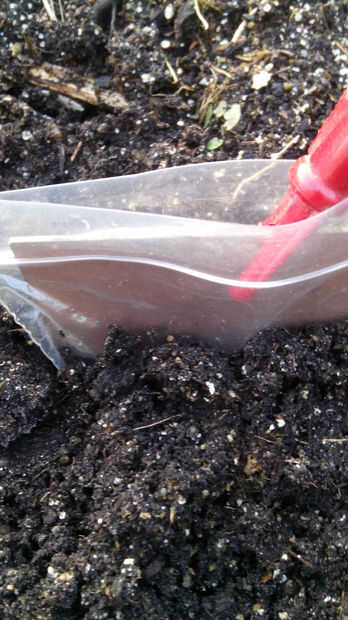

Como estaba congelando, tuve que esperar a que el suelo se descongele, pero entonces construí dos placas simplemente colocando un trozo de PCB con un alambre atado en una bolsa de ZIP como una placa y una construcción similar como la otra placa.
Tengo una cama elevada de 1.20x1.20m (4 x 4 pie pies cuadrados jardín) con Mel' s Mix.
Os pongo las placas de unos 30 cm aparte con el cobre encarando. Con eso hice una vista algo tradicional sobre lo que un condensador es: un dielecrum entre 2 placas, mientras que el doble echó a un lado las versiones pcb más miran las placas de dielectrum alrededor de 2. En realidad por supuesto el suelo en la parte posterior de mis placas también es parte de la dielectrum.
Utiliza el comando PulseIn otra vez para medir la longitud del pulso de la salida del oscilador RC 74HCT14.
Me sorprendió gratamente ver valores en el rango de lo que he encontrado con la jarra de Leyden, la lectura fue sobre 30uS y aumentaría bastante rápidamente cuando empecé a regar, aunque no fue directamente entre las placas.
La lectura era más estable de lo que esperaba, pero manejo los hilos sin duda tuvo una influencia, aunque pequeña. Esto puede ser ayudado por medio de cables de par trenzado, pero como hay dos placas en distancia de 30 cm, longitud de la hebra será inevitable. Tenga en cuenta, que estoy hablando de los cables de las placas para el oscilador, no los cables desde el oscilador para el arduino
Colocación
Por lo tanto, básicamente ahora tenía un sensor capacitivo bastante barato y sencillo pero me estaba empezando a pensar en la practicidad.
Idealmente, sería colocar las placas en extremos opuestos del jardín pies cuadrados, así que 4 pies / 1m 20 lejos unos de otros.
Funcionó aunque las lecturas fueron un poco menores. Colocar en un ángulo de 90 grados en una esquina también funcionó bien.
Ahora todavía tenía que tener en cuenta que en la configuración final tenía que poner el oscilador. Claramente esto tenía que ser en una de las placas, pero entonces siempre habría un cable necesario para conectar la placa distal.
Me estaba empezando a ver las ventajas del sensor "uno prod, solo pegarlo en el suelo". Momento de repensar
