Humedad Spy libro (3 / 5 paso)

Paso 3: circuito

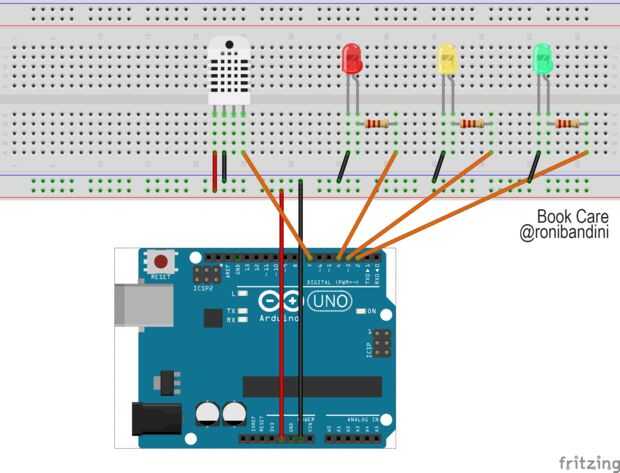

Circuito es fácil.

Sólo tiene que conectar cada uno a una resistencia. Verde led al pin 2, amarillo led al pin 3 y el led rojo + al pin 4. El otro lado de todos los leds en el suelo.

Sensor de humedad puede tener 3 o 4 pines. En cualquier caso, conecte 5V y tierra a los pines de Arduino y la señal al pin #7.

Puede que desee añadir un interruptor de la batería. En este caso sólo hay que poner el interruptor entre + 9V cable y Arduino.

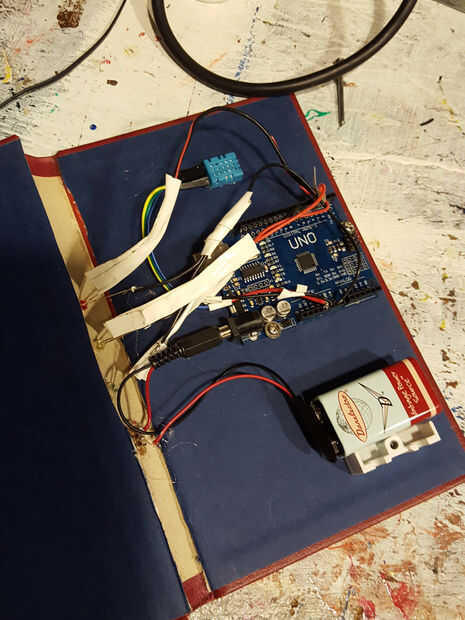

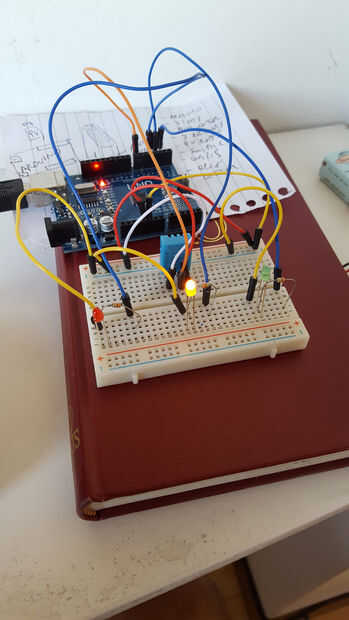

Después de la prueba, retire la placa y colocar el circuito dentro de la cubierta del libro.
