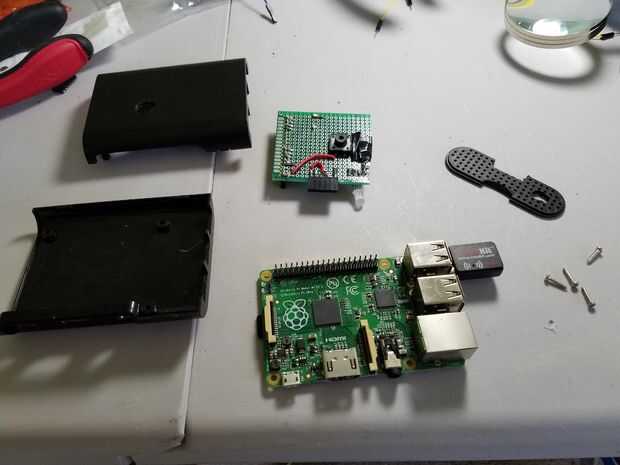

Paso 1: Lista de piezas
- Humidor - vamos a ser cortar con una herramienta Dremel, así que no es una reliquia familiar. Recibí este BALLY II vidrio parte superior HUMIDOR específicamente para este proyecto porque es barato, no tenía ni idea si destruiría por cortar con una dremel, y porque vivo muy cerca de la famosa tienda de humo, por lo que podría recogerlo el mismo día.
- Humidificador - necesita para cualquier humidor, y los que vienen con ellos casi siempre son terribles. Yo uso esta Unido con los imanes que vinieron con él a la tapa de cristal, pero no entender el precio total ya que se puede hacer más barato que esto de la manera.
- Raspberry Pi - tenía un más viejo frambuesa Pi B + colocación alrededor, que era más que suficiente para nuestros propósitos, pero cualquier Pi con el pin serie B debería hacer. Como de costumbre la Pi requerirá una fuente de alimentación, tarjeta Micro SD, y si no está utilizando un 3 Pi y desea conectividad inalámbrica, un adaptador USB-WiFi.
Caja de plástico ABS para frambuesa Pi 2 - Este caso particular tiene un en blanco que podemos cortar nuestras aperturas para el pinout del sensor y LED en el panel lateral independiente.
DHT22 de temperatura Digital y Sensor de humedad - llegué de Amazon. También se podría utilizar un DHT11 pero tendría que modificar el nodo en la configuración de RED de nodo.
Cátodo común RGB LED - esto requiere un resistor limitador actual según el LED
Resistencias - necesitará un tirón k 10 para el sensor DHT y una resistencia limitante de corriente para el LED. Utilizo una resistencia de 220 ohmios para los que se relaciona.
Cinta de aluminio- esto es sólo la cinta de aluminio que encontrará en la sección HVAC de the Home Depot. Es conductor por lo que es perfecto para hacer que el sensor de contacto en la tapa. He tenido por parte de otro proyecto.
Apilable pin headers - tenía estas por parte
PCB Mount momentáneo pulsador- Algo como esto
5 x 7 doble lado prototipo board - este es lo que tenía en mano, pero tuvo que cortar para caber en la caja. Si usted puede encontrar más pequeños, probablemente 5 x 5 o 5x4cm sería correcta.
Zumbador - son 5v pitido continuo (agregar tensión, conseguir el tono. No necesita hacer el trabajo de generar una corriente de unos y 0s a hacer un pitido) zumbadores que tenía en mano. Me enganchado a una GPIO (3.3v), pero ya que están zumbadores de 5 voltios no que ruidosamente a 3.3v. Si lo tuviera que hacer otra vez habría pongo en el riel de 5v con un transistor de por medio.
