Hyduino - automatizado hidropónicos con un Arduino (3 / 5 paso)

Paso 3: cableado

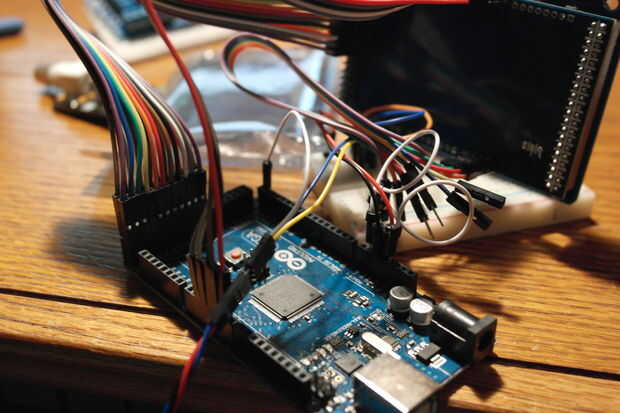

Aquí está una lista de los pernos:

  • A1 - fotoresistor
  • A2 - pH Sensor
  • 7 - baja de flotador Sensor
  • 8 - Sensor flotador superior
  • 20-21 - RTC

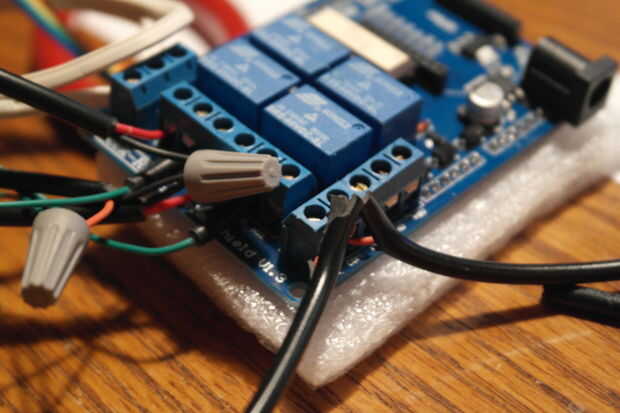

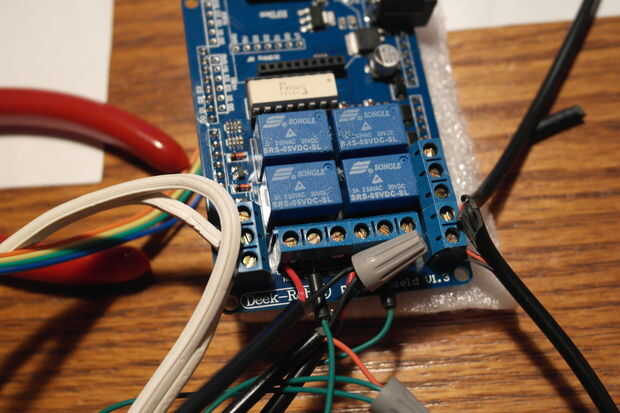

  • 43 - pH Min bomba peristáltica (relé)
  • 45 - pH Plus bomba peristáltica (relé)
  • 47 - electroválvula (relé)
  • 48 - crecer luces (relé)
  • 49 - fans (relé)
  • 50 - Sensor de temperatura/humedad de
  • 53 - SD tarjeta

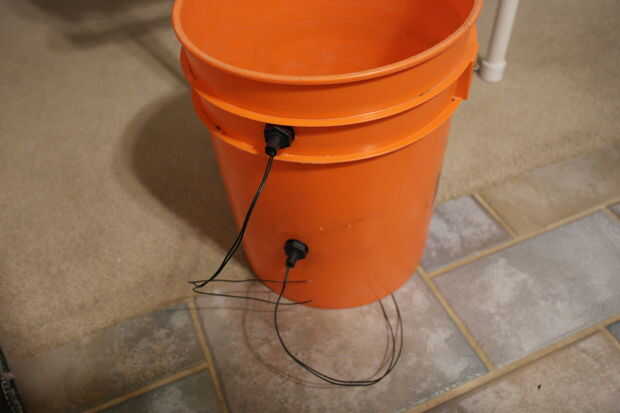

Para los sensores de flotador, vas a tener que agregar una resistencia en cada uno, como se muestra aquí, para que pueda trabajar eficazmente con el Arduino.
