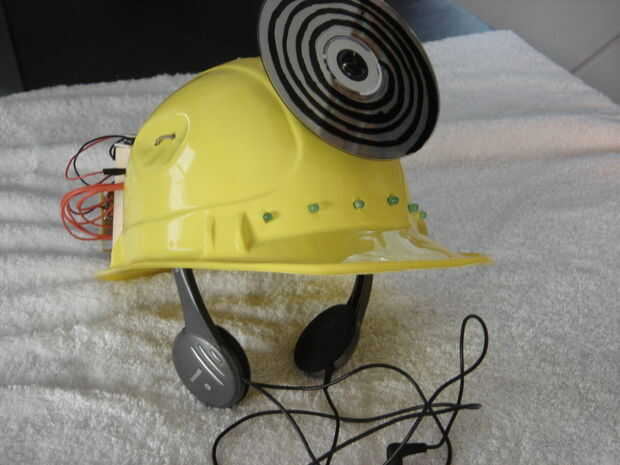

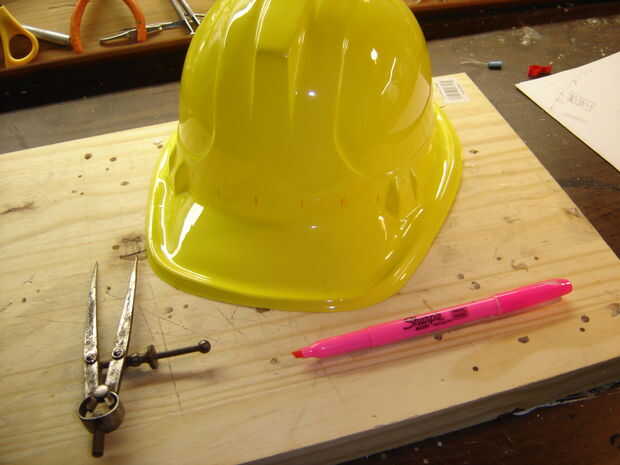

En primer lugar (que es una palabra?) el sombrero no es tan difícil solo niños plástico sombrero que parece un sombrero duro.
Este proyecto fue una manera de aprender mas circuitos de aproximadamente 555 temporizador, crear una pantalla de Knight LED Rider con un IC 4017, utilizar un viejo juego de auriculares que tenía alrededor de y termina con una manera de escuchar mi iPod y completamente ridículo al mismo tiempo. También puede simplemente hipnotiza alguien mirándome.
Básicamente lo que se hizo aquí:

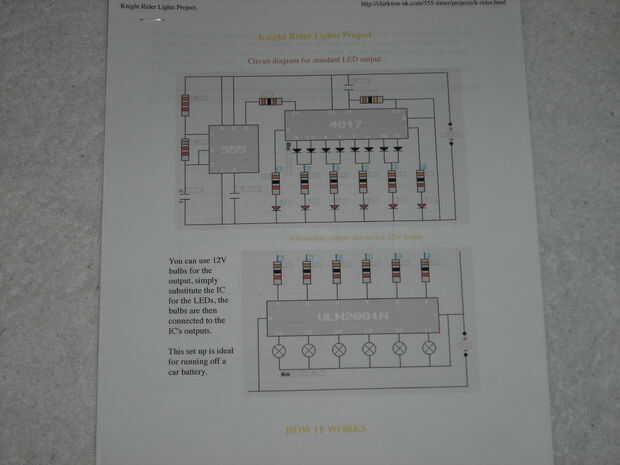

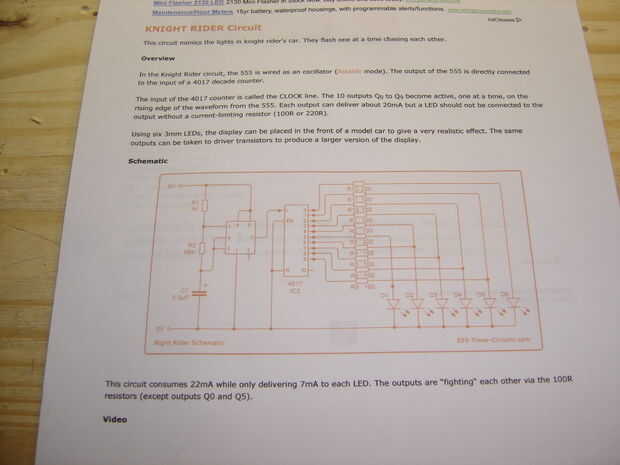

1. creado el circuito 555 y el circuito de Knight Rider Led usando una combinación de los siguientes sitios web 2:
http://www.555-Timer-circuits.com/Knight-Rider.html
http://Clarkson-uk.com/555-Timer/Projects/k-Rider.html
Más de cerca siguió el otro pero utilizar capacitores y resistencias ligeramente diferentes.
4017 cambios:
La usé 200 ohmios para las resistencias de los LED en lugar de 1 k muestra (tenía un montón de resistencias de 100 ohmios pero pocos 1 K). Conecté los pines 13, 15 y 8 de los 4017 directamente a tierra sin el resistor de 100 K. No utilizo los diodos 1n4148. Yo tenía pan abordó de esta manera y parecía funcionar bien.
cambios de Temporizador 555:
No utilizo el 10k de pin3 al pin 14
Usé un 4.7uf condensador en lugar de 10uf se muestra.

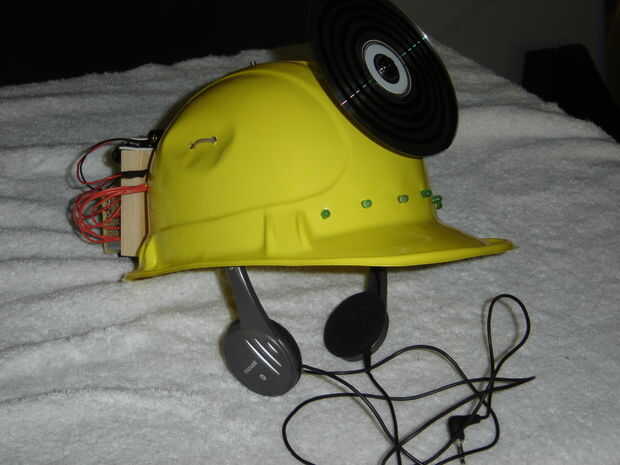

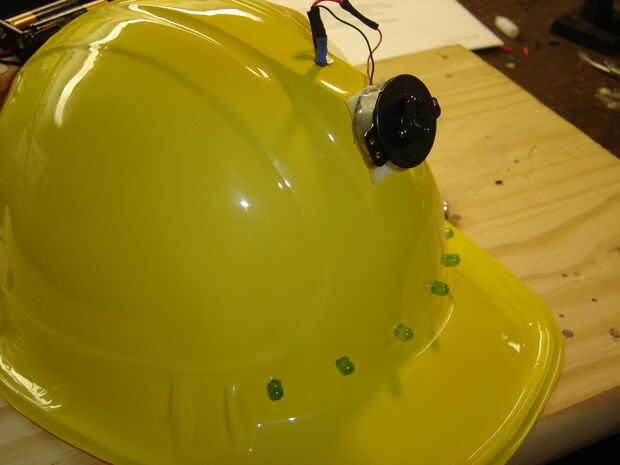

La espiral hipnótica es un CD montado en el motor de CD. Está conectado a 3V utilizando un circuito separado del circuito del 555 temporizador. Ambos circuitos tienen un interruptor deslizante a. Incluí un potenciómetro de 500 ohmios, por lo que pude controlar la velocidad del CD un poco mejor.

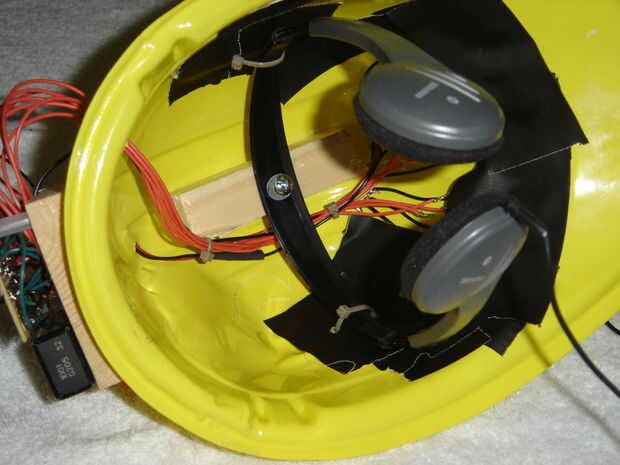

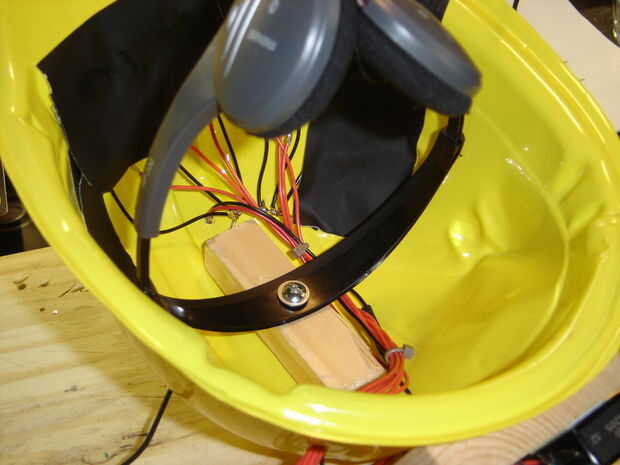

Los auriculares están asegurados en el interior a través de un tornillo en el medio y cable lazos a los lados.

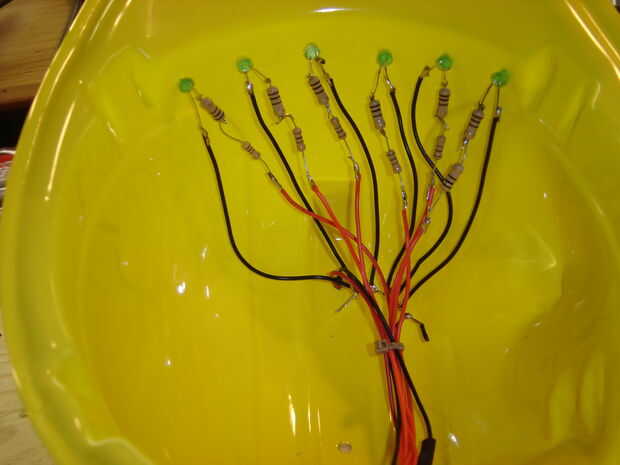

Utilicé cinta adhesiva para cubrir los cables con los LEDs con el fin de mantener en su lugar y proporcionar un ajuste un poco más cómodo al usar el casco.

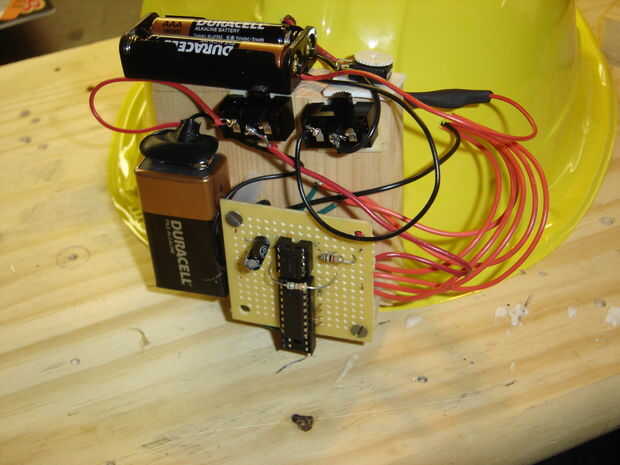

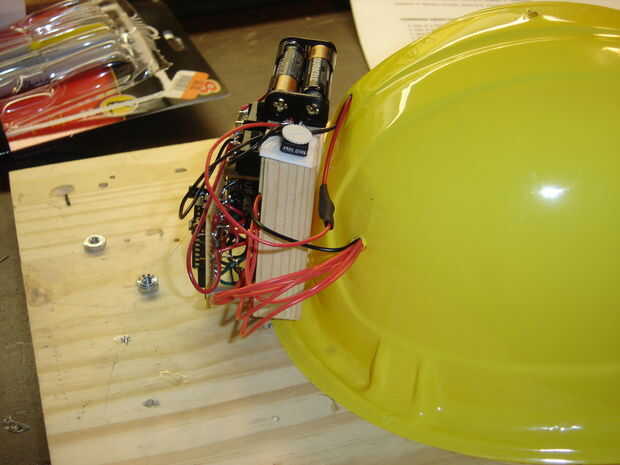

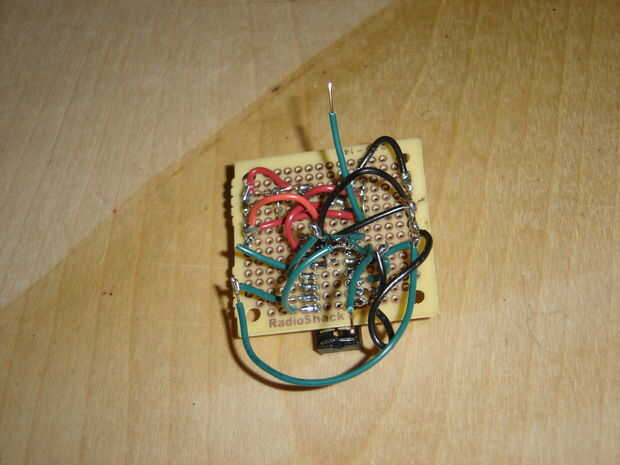

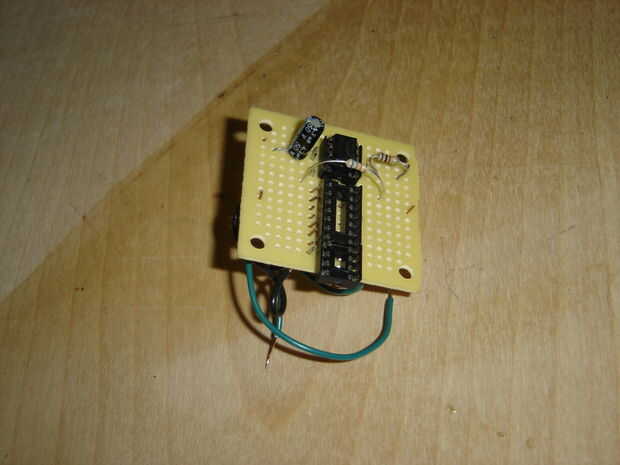

Los circuitos están soldados a un PCB y luego conectados a un pequeño bloque de madera. La madera se fija al casco por doble con cinta adhesiva. La cinta se utiliza para sujetar las baterías y los interruptores en posición, también.
Aquí está un breve vídeo que muestra el trabajo de casco.
