I2C LCD regulador parte II (1 / 2 paso)

Paso 1:

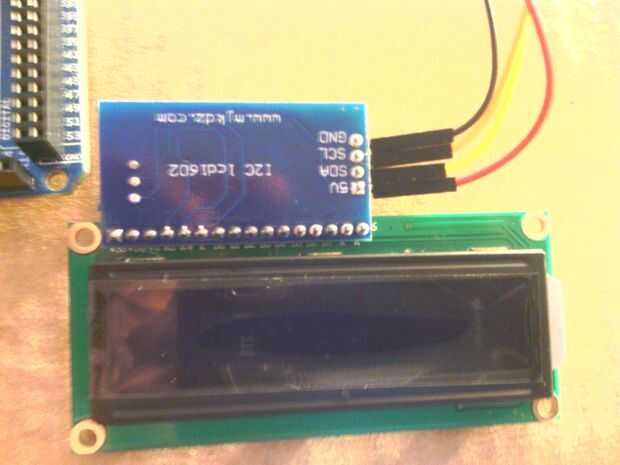

Conectar la pantalla LCD es muy simple

Arduino pantalla LCD

5VCD 5VCD

GND GND

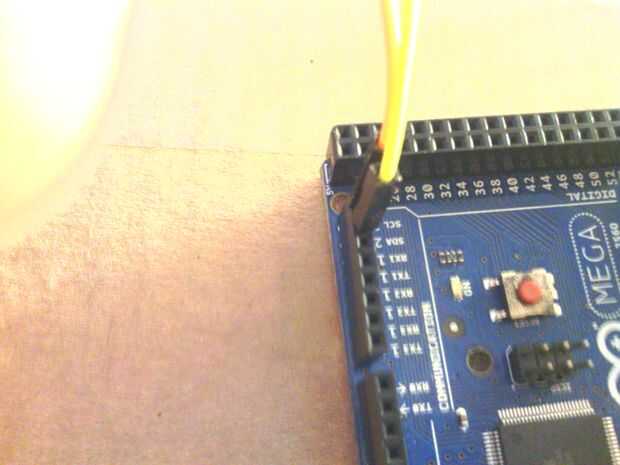

20 de PIN SDA (SDA en MEGA)

SCL PIN 21 (SCL en Mega)

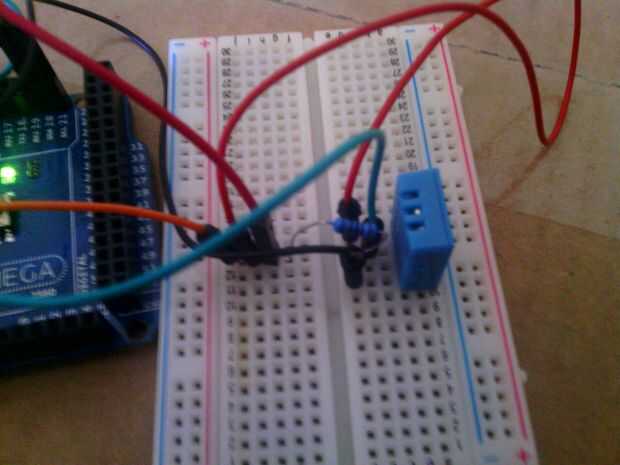

Ahora el DHT11

DHT 11 Arduino

PIN 1 5VCD

PIN2 PIN 2

PIN 3 N/A (no usado)

PIN 4 GND

Nota: puede utilizar un resitor de Levante en el PIN 2, pero no es necesario. También usted tendrá que instalar la biblioteca para el DHT11.
