Paso 1: Hacer el amplificador CMoy para auriculares
o aquí
http://tangentsoft.net/audio/cmoy-tutorial/

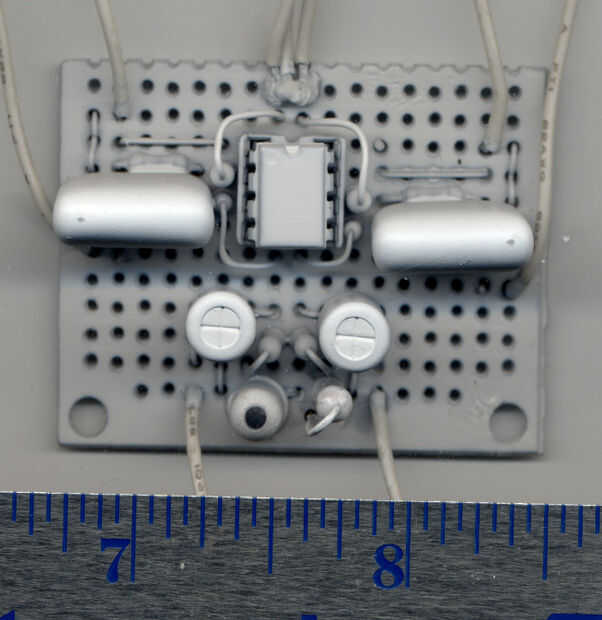

Como se señala en la lista de piezas arriba, hay algunas excepciones a la acumulación de CMoy. La una diferencia pequeña pero principal es el LED de alimentación. Un LED azul fue utilizado que requiere un resistor de valor diferente RLED, 680 ohmios. Los componentes entonces se montaron en el PWB en vez de la caja. Un par de agujeros adicionales debe taladrarse en el PLP para el LED y el resistor. C1 condensador fue mayor de lo esperado por lo que se perforaron agujeros adicionales y cambios menores en el diseño del rastro es necesario acomodarlos.

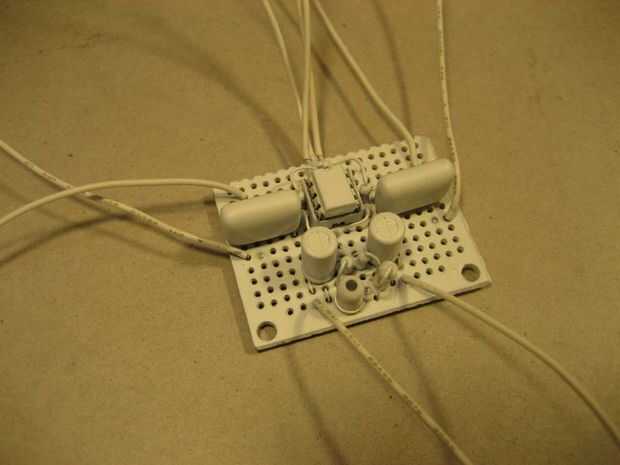

Suelda todos los cables, utilizando cable 26AWG blanco. Los conductores deben ser de 6 pulgadas de largo.
Para esta versión los cables fueron soldados en el lado de las piezas del tablero del circuito. Para facilitar el montaje final y para la estética, sería mejor si los cables estaban soldados en el lado de la traza de la placa de circuito.
