Paso 7: Montaje Final

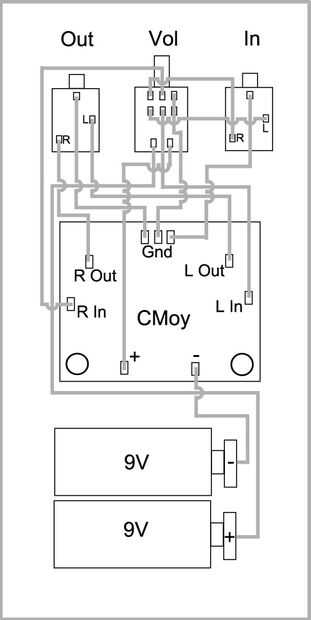

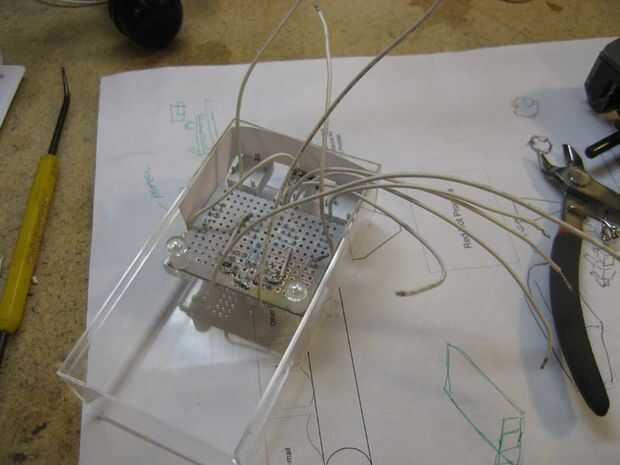

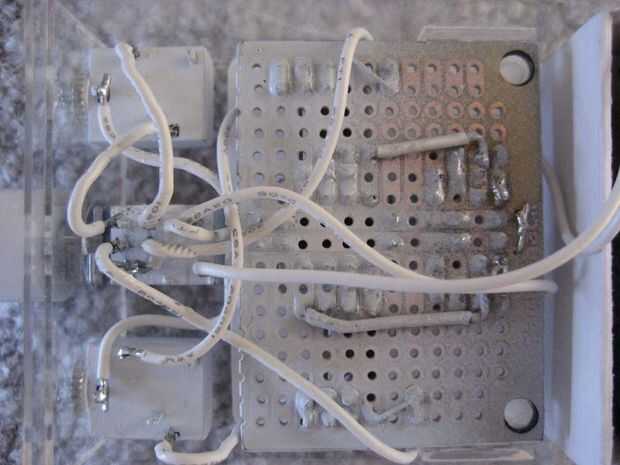

Instalar el "en, hacia fuera, por fuera de Vol" gatos y pote. Instale temporalmente la placa de circuito de CMoy. Utilizando la soldadura esquemática adjuntada a todos los conductores. Piezas difíciles están recordando que tomas son entrada y salida y también la tierra de la perilla del volumen.

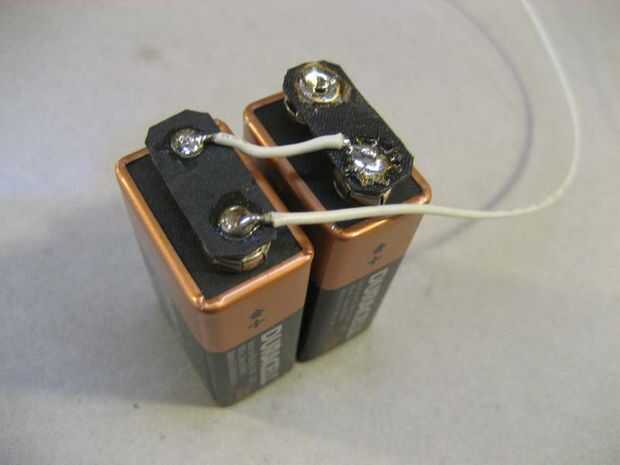

A continuación conecte los clips de batería. Empezar por la recolección de pinzas de batería de 9V de este Instructable.

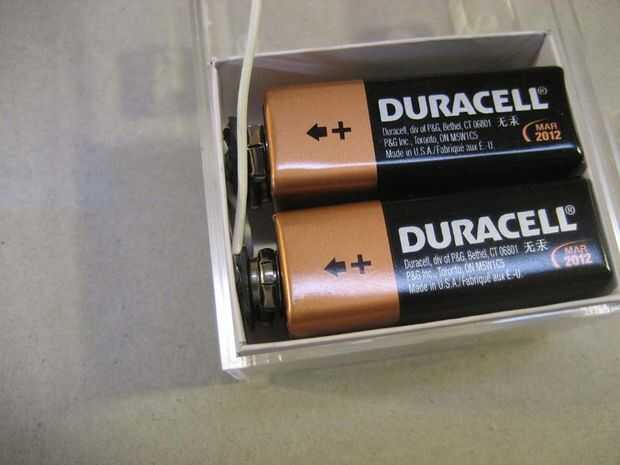

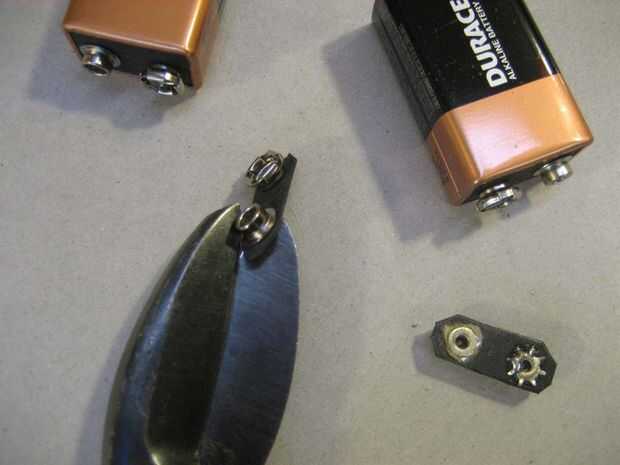

Las baterías son un ajuste apretado. Reducir la ayuda de clips de pilas. Usando tijeras, reducir el tamaño de los clips de batería. La soldadura por los esquemas.

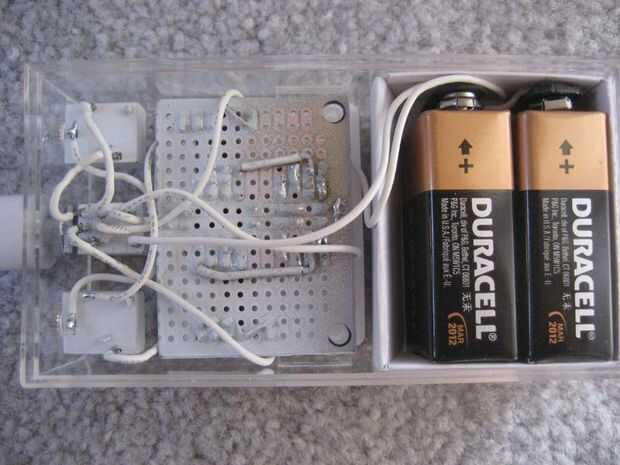

Deslice en la cubierta de la tarjeta de circuitos, esto no es pegado en su lugar. Simplemente es sostenido en lugar con fricción.

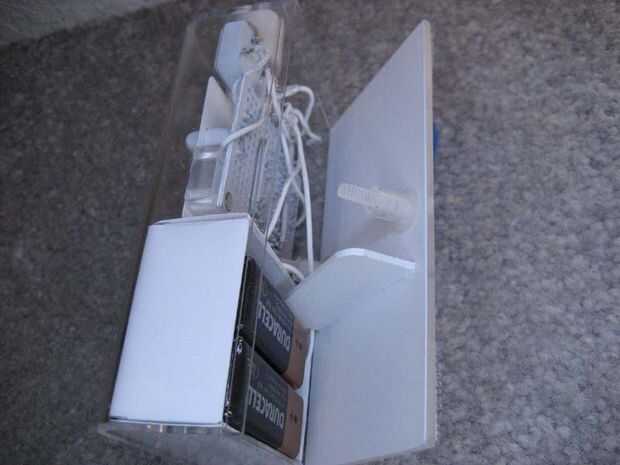

A continuación, fabricar a algunos espaciadores que encajen entre la platina y el interior del nuevo ensamblaje de la cubierta. El espaciador debe ser un tubo de 1/4" O.D. y aproximadamente 3/8" de largo. Debe tener un agujero lo suficientemente grande como para caber libremente los pernos de plástico.
Por último, utilizando una pistola de pegamento caliente, pegar la perilla (paso 6) en el eje de volumen.
