IBeat Tee

Este fue un proyecto de clase para GEEN 1400 en la Universidad de Colorado-Boulder, tecnología de grupo de artesanía (www.cs.colorado.edu/~ctg)

La idea detrás de esta idea es crear una nueva forma de una persona expresar su música mientras que en el camino. Nos gusta pensar en este proyecto como manera de la generación actual de caminar alrededor con una caja del auge en su hombro.

IBeat Tee es camiseta estándar que tiene un panel frontal totalmente extraíble (es decir, que toda la electrónica es completamente desmontable para el lavado de la camisa) que se ilumina según el ritmo de la música directamente desde el reproductor de MP3 del usuario tanto en la misma manera el ecualizador en el reproductor multimedia en su computadora.

IBeat Tee toma entrada de reproductor de MP3 de un usuario y mide la magnitud de los picos y canales de la música seleccionada. Luego hemos escrito y programa que dicta qué y cuántas luces para iluminar la camisa con sede fuera de las magnitudes medidas.

IBeat que Tee está diseñado de manera tal que el usuario puede mantener su reproductor de MP3 en su bolsillo mientras usa la camiseta y para que el usuario puede utilizar auriculares o altavoces mientras que la camisa está todavía en uso.

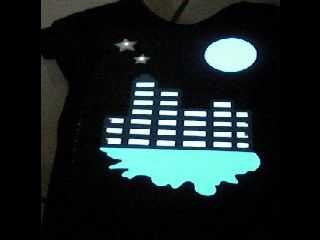

Esta camiseta específica tiene un diseño de paisaje urbano a él. No dude en cambiar el diseño sin embargo desea, aunque a los efectos de este Instructable los pasos se diseñará específicamente para dar una guía sobre cómo crear una camiseta con un diseño de paisaje urbano.

Nota: Le sugerimos que mira / hacer nuestra VU metro Instructable porque pensamos que hará este proyecto mucho más fácil. Aquí está el enlace:

Para este proyecto necesitarás:
-Cuatro (4) inversores de corriente de 9V con 9v snap conectores en un extremo de cada uno
-Un (1) negro t-shirt
-Dos (2) 11 x 16 pulgadas piezas de tela negra
-Un (1) 11 x 16 pulgadas pedazo de calor N' Bond hierro en adhesivo
-Un (1) 8.25x6.5 pulgadas pedazo de tela azul
-Un (1) 8.25x6.5 pulgadas pedazo de calor N' Bond hierro en adhesivo
-Un (1) tamaño A4 corte y forma EL hoja (verde fosforescente)
-Un (1) tamaño A4 corte y forma EL hoja (rosa off - blanco en)
-Nueve (9) conectores de 2 pines JST
-Aprox. 25 pies de alambre sólido o roscado (un color)
-Aprox. 25 pies de alambre sólido o roscado (diferentes colores)
-Encogible
-Delgado-cinta de enmascarar ancho
-Cinta conductor
-Cinta de aislar
-Aguja e hilo blanco y negro
-Alicates de punta
-Un (1) relé de Super pegamento (o equivalente)
-Razorblade
-Dos (2) 3mm LED blanco brillante
-Soldador
-Soldadura
-Una (1) 3.5mm Macho a Cable de altavoz de la lengua de espada (por lo menos tres pies de largo)
-22 cable sólido de calibre
-Un (1) EL Escudo
-Cabeceras disidente - recta - franja de 40
-Un (1) ArduinoMega
-Velcro
-Cuatro (4) pilas de 9V
