IBeat Tee (11 / 17 paso)

Paso 11: El Cable del altavoz

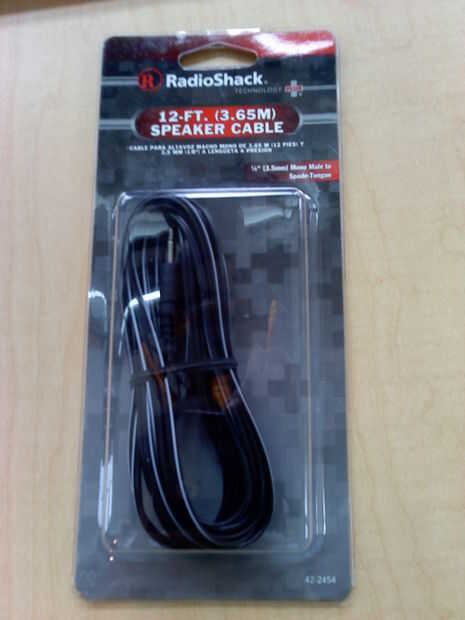

Nota: Puede utilizar cualquier cable que cabe en un conector de 3,5 mm para auriculares. La razón de nosotros mediante cable específico que hicimos era puramente costo base. Usando otro cable no afecta la funcionalidad de este proyecto.

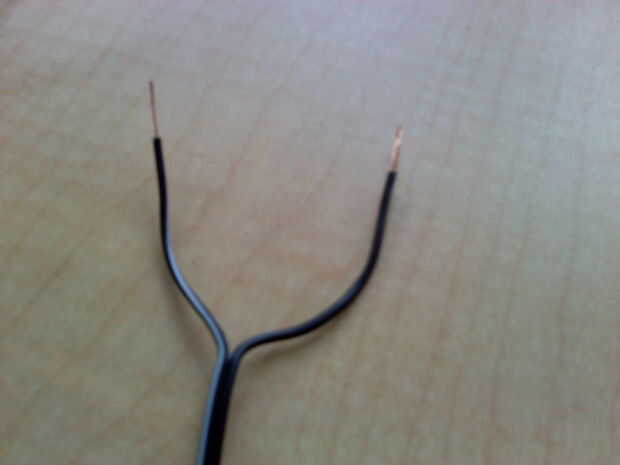

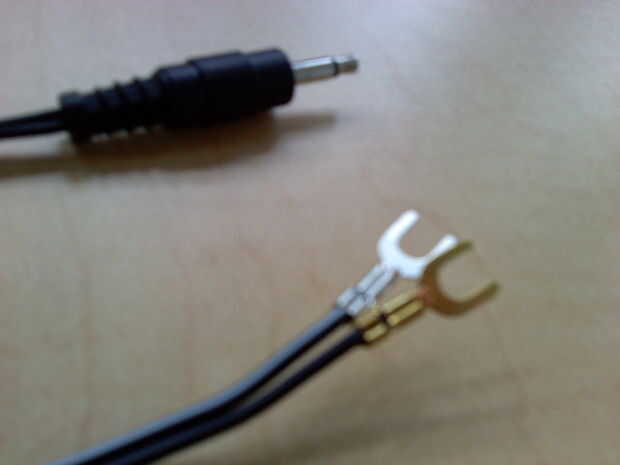

En primer lugar, cortar dos de las lenguas de espada en el cable del altavoz. A continuación, separar los dos cables de unos a otros y tira de aproximadamente 1/3 de pulgada del aislamiento.

A continuación, suelde una pieza corta (dos pulgadas) de cable sólido de calibre 22 en el extremo de cada cable del cable del altavoz.

Ahora toma uno de los extremos expuestos del cable del altavoz (no importa cual) e inserte en el tapón de tierra en el Arduino situado 53 Pin DIgital. Luego tomar el otro extremo expuesto del cable del altavoz e inserte en analógica enchufe 8 en el Arduino.

Nota: Si utilizas nuestro código (adjunto en el siguiente paso) para este proyecto debe usar analógica enchufe 8 en el Arduino ya que corresponde a nuestro código. Si vas a escribir su propio código para este proyecto no dude utilizar cualquier enchufe mientras todavía es un conector analógico.
