Paso 12: Apareamiento EL Escudo para Arduino
-Un (1) EL Escudo
-Cabeceras disidente - recta - franja de 40
-Un (1) ArduinoMega
-Cable puente sólido corto
-Un (1) 9V Snap conector.
Nota: Le recomendamos encarecidamente que obtener su Escudo EL de Sparkfun Electronics. Sin embargo si usted puede encontrar un producto similar (el Escudo de EL que fue desarrollado por Sparkfun ellos mismos) dude en utilizarlo. Si usted decide obtener su Escudo EL de Sparkfun aquí está el enlace: http://www.sparkfun.com/commerce/product_info.php?products_id=9259 también puede obtener sus disidentes encabezados de Sparkfun, así como su ArduinoMega
Inserte el cable de positivo de tu conector de snap 9V en el pin VIN en el Arduino. Inserte el cable negativo del mismo 9V snap conector en el conector de tierra (GND) al lado del pin VIN.
De su franja de disidentes encabezados crear 2 dos pequeñas tiras de 6 seis pines tiras cada uno y dos 2 de ocho 8 pines cada uno. Sólo puede utilizar sus manos y coloque las tiras a la longitud deseada.

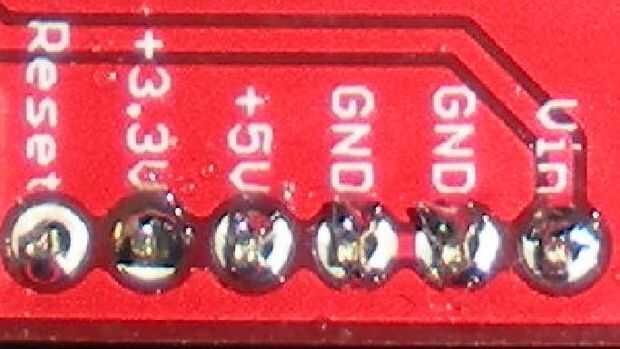

Una de las tiras de 6 cabezales breakaway Inserte el grupo de 6 enchufes en lo ArduinoMega que están etiquetados como Reset, 3V3, 5V, GND y VIN. Asegúrese de que está insertando los extremos largos de las cabeceras de disidentes en el Arduino. Nota: Esta banda de separatistas encabezados será muy difícil de colocar debido a los cables del conector snap 9V que se insertan ya en dos de los enchufes. Este paso puede requerir fuerza, pero los separatistas encabezados encajará en los enchufes junto a los cables del conector rápido.

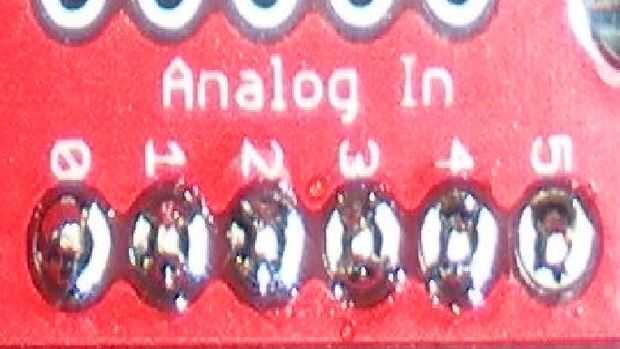

A continuación, inserte la otra tira de 6 cabezales breakaway clavijas analógicas 0 a 7 en el Arduino. Una vez más, asegúrese de que está insertando los extremos largos de las cabeceras de disidentes en el Arduino.

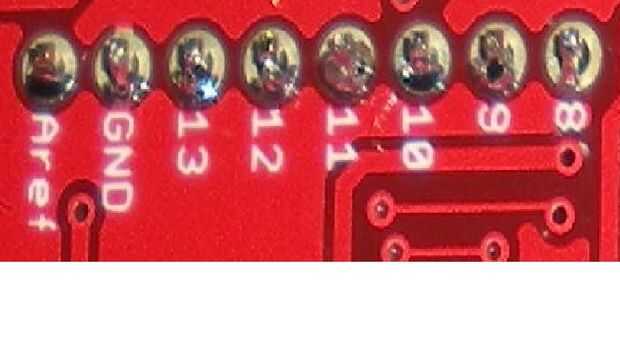

A continuación, inserte una de las franjas de 8 cabeceras disidentes en el grupo de 8 enchufes que PWM pernos 8 a 13 así como REF y GND. Una vez más, asegúrese de que está insertando los extremos largos de las cabeceras de disidentes en el Arduino.

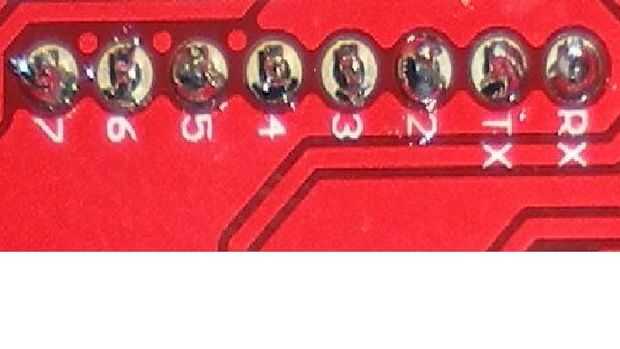

Ahora, inserte la tira restante de 8 cabeceras disidentes del grupo de los 8 enchufes que etiqueta PWM tapones 0 al 7. Una vez más, asegúrese de que está insertando los extremos largos de las cabeceras de disidentes en el Arduino.

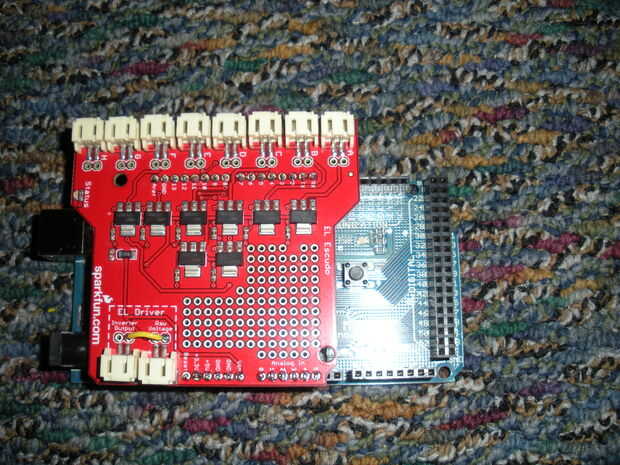

Ahora, coloque EL Escudo en los extremos cortos de los separatistas encabezados (hay sólo una manera para que eso suceda).
IMPORTANTE: Para los siguientes pasos es muy importante que usted tiene un conjunto muy constante de manos. Usted tendrá que crear soldaduras muy pequeña y precisas.
La soldadura de los extremos cortos de los separatistas encabezados a la Junta EL Escudo. Asegúrese de que no permite que ninguna de las conexiones a tocar uno al otro o tendrá que volver a empezar y aún tenga que obtener un nuevo Escudo de EL es que no limpie la soldadura totalmente.
Nota: para este paso, orientar EL Escudo las palabras «EL conductor» boca lado derecho arriba.

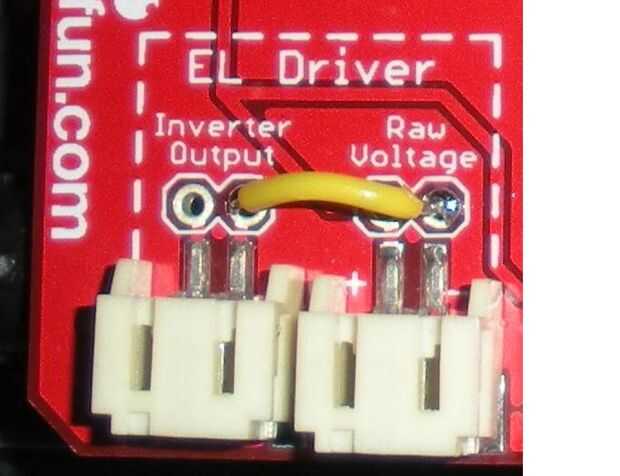

En el área marcado "EL Driver" soldar un cable de puente sólido corta del agujero más bien de los dos bajo la etiqueta de "Inversor de salida" al hoyo correcto la mayoría de los dos bajo la etiqueta de "(voltaje) crudo"
