IBeat Tee (13 / 17 paso)

Paso 13: Conectar el inversor para EL Escudo

En primer lugar, el positivo de uno de los conectores JST al positivo del inversor de la soldadura (el cable es de color rojo). Luego, soldar el cable negativo del mismo JST conector al cable negativo del inversor.

A continuación, cortar el conector desde el extremo del inversor de corriente y el cable positivo de tu otro conector JST a uno de estos cables de la soldadura. Suelda el otro cable al cable negativo del conector JST.

Asegúrese de que usted aislar las conexiones con cualquiera eléctrico retráctil de cinta o calor.

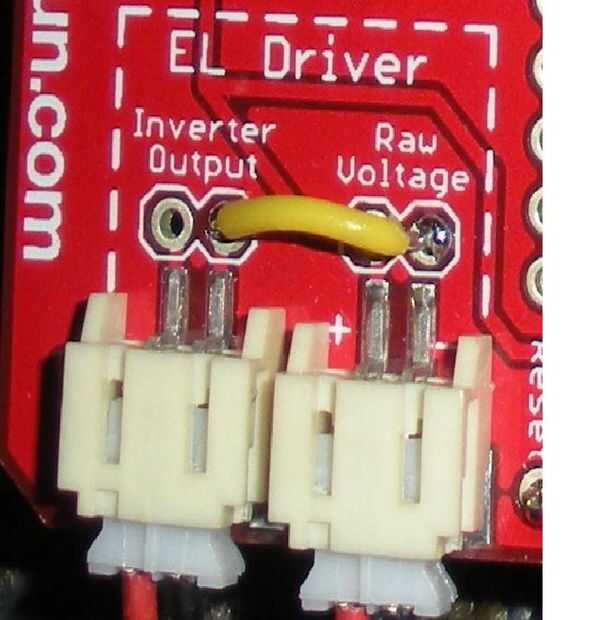

Finalmente, enchufe el conector JST que está conectado a los cables positivos y negativos del inversor de corriente en el enchufe de "(voltaje) crudo" en EL Escudo. Conecte el otro conector JST en el tapón "Salida del inversor" en EL Escudo.
