IBeat Tee (5 / 17 paso)

Paso 5: Preparar el relé

El siguiente enlace tiene las especificaciones para el relé se utilizó y se aconseja el uso de:

http://www.CRYDOM.com/en/Products/Catalog/d_o.pdf

Nota: Para cada conexión hace en este paso se espera que usted desliza termoencogibles en uno de los conductores previo a soldar y luego proceder a cubrir la conexión con el termo retráctil después de soldar.

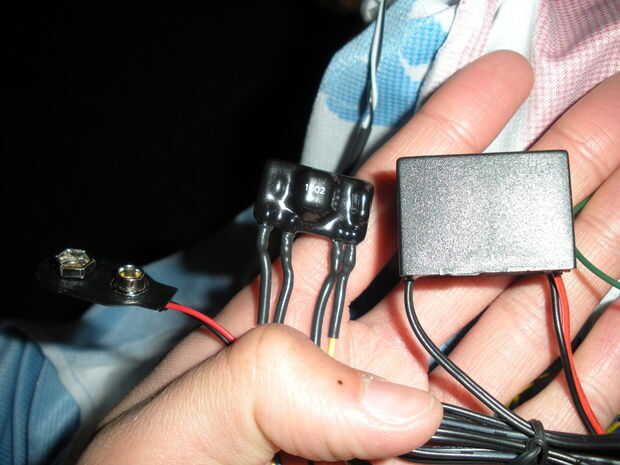

Soldar un cable en cada uno de los pines de extrudado del relais.

Consejo: Tomar la iniciativa que se va a soldar a un pin en el relé y envolver firmemente alrededor de la soldadura que está utilizando así que tiene una especie de bobina. Luego tire de la soldadura hacia fuera y, sin deshacer la bobina, deslice el cable en el pin del relevador. Puesto que el pin del relevador es relativamente inflexible y también es similar en tamaño a la soldadura la bobina debería caber estrechamente alrededor del perno de relé, sostiene firmemente que una buena conexión de la soldadura.

Soldar el pin de carga de CC positiva del relais a dos cables de positivo de los conectores de snap 9V.
Nota: En este paso usted va ser soldadura 3 tres cables juntos: el plomo viene del relais y los dos cables positivos provenientes de los conectores de presión.

Luego, soldar el pin de carga de la C.C. negativo del relé al cable positivo dos tanto de los inversores de potencia. Nota: En este paso usted una vez más va ser soldadura 3 tres cables juntos: el plomo viene del relais y los dos cables positivos procedentes de los inversores de la energía.

A continuación, suelde una pieza corta (dos de 2 pulgadas o menos) de cable sólido de calibre 22 hasta el final del Control positivo de DC pin cable del relé. Dejar a un lado este cable, conectas este cable en un paso posterior.
