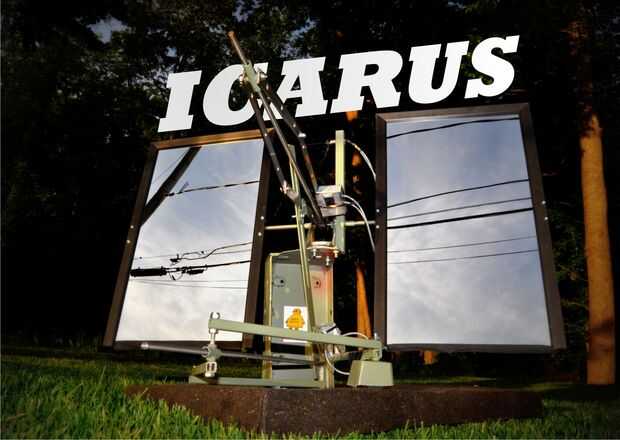

¿Icarus: Los helióstatos analógico

que nunca se han sentado en la sombra y el pensamiento "Quiero que el sol podría venir a mí"? Bien ahora que puede.

Quería exprimir algunos sol extra en mi vida para proporcionar calor libre así como reducir el riesgo de la Gruñona McNasties. Hay un maravilloso dispositivo llamado un helióstato que puede reflejar los rayos del sol de gran alcance exactamente donde usted la quiere al igual que en "bancos de pew pew".

Actualización de 18 de julio de 2013: He sido contactado por un verdadero profesional (ver "redrok" en el enlace y los comentarios a continuación) para aconsejarme que he simplificaron demasiado la geometría causando errores en con el objetivo. No me la calibración y endurecimiento para darse cuenta de que he tenido este problema antes de Ícaro murió de un motor quemado. Por favor vea el paso siguiente para obtener más información de donde salió mal (rectilíneo vs Geometría esférica).

Un helióstato consiste en un espejo que rota para reflejar la luz solar en un punto fijo durante todo el día: en mi comedor en un calentador solar de la piscina en verano o en invierno. Esto parece un proyecto muy fácil hasta que usted considera que hay dos ejes de rotación, y que la posición del sol en el cielo cambia con las estaciones (abraza el horizonte en invierno). He estado esperando construir un heliostato para unos cuantos años, aunque nunca he visto uno (hasta hoy!). Helióstatos están comercialmente disponibles, aunque todavía no son bastante corriente. Hay muchos aficionados a probar nuevas e innovadoras maneras de resolver el desafío geométrico y mecánico de dividir el ángulo entre el sol y el destino:

Uso de un reloj:
Usando Arduino para calcular donde tiene que apuntar: cerebralmeltdown.com
Una historia completa de heliostatos: http://www.redrok.com/main.htm#mechanical
Disponible en el mercado: http://lightmanufacturingsystems.com/order/

Estoy seguro de que la mejor solución es tener algún tipo de ordenador que calcula la posición deseada del espejo y transfiere las instrucciones precisa actuadores o motores de paso a la posición en tiempo real. Arduino parece ser lo suficientemente poderoso, y el código necesario en su mayoría está disponible en alguna forma. Se trata de la "analógica" de donde viene mi título: yo buscaba para omitir la computadora y precisa motores A) reducir el costo, B) que sea más resistente a la intemperie y C) que sea trouble-shootable (para un geólogo humilde como yo). Así, aunque estoy usando electricidad y electrónica, esto es más como su radio de abuelas (analógico) que usted podría pensar. No espero que este diseño se extenderá en el mundo occidental, pero los medios mecánicos relativamente simples que podrían encontrar a un aficionados de nicho y en los países en desarrollo. De hecho, gran parte del cuerpo y mecanismo de se presta bien a impresión 3D (futura actualización?).

Me inspiré en los muchos proyectos de Arduino seguidor Solar que parecen proporcionar fácilmente un vector al sol. El segundo vector de interés es simple: apunta directamente hacia el objetivo (ventana, calentador de piscina). Para obtener el sol reflejando donde usted lo desee, el espejo debe ser colocado perpendicular a la bisectriz (exactamente la mitad forma o normal) entre estos dos vectores. ¿Que parece fácil, correcto? Un equipo simple o un niño puede decir dónde está esa bisectriz; ninguno de los cuales sé cómo darle instrucciones en una forma que iba a ser ejecutado. El punto es: estoy tratando de eliminar el equipo de procesamiento de la ecuación, entonces, ¿cómo precisamente dividir un ángulo en tres dimensiones "mecánicamente"? Ver el siguiente paso para ver mi solución de baja tecnología. Si yo sólo he inventado (o no) el equivalente a una "rueda cuadrada" (como en, existe una solución más elegante) por favor hágamelo saber en los comentarios.
